Despre client
O facilitate industrială cu mai multe hale de producție din Drobeta-Turnu Severin, întinsă pe peste 30.000 m².
Cerințele proiectului
Proiectul presupune modernizarea completă a infrastructurii de rețea - un retrofit integral, care să înlocuiască cablarea existentă cu o rețea unică, modernă, cu rezervă de capacitate pentru extinderi ulterioare, capabilă să susțină simultan trei rețele cu cerințe diferite: IT-ul de birou, sistemul de execuție a producției (MES) și supravegherea video.
Instalarea se face în condiții normale de operare. Mai multe hale, distanțe mari, praf și activitate continuă. Proiectul de cablare trebuie să asigure performanță conform cu standardele, segregare strictă între rețele, redundanță fără punct unic de defect, alimentare PoE pentru camerele IP și punctele de acces Wi-Fi, plus capacitate de rezervă pentru extindere ulterioară.
Tip proiect
Rețele noi de cupru și fibră, sisteme de electroalimentare și supraveghere video - proiectare și instalare, într-o facilitate aflată în funcțiune.
Suprafață
Peste 30.000 m², mai multe hale de producție și zone de birouri.
Trei rețele, o infrastructură
Office, MES și CCTV - separate logic, pe aceeași fundație fizică.
Soluția - SYSTIMAX la cheie
Am proiectat, furnizat și instalat un sistem complet de cablare structurată SYSTIMAX® - cablu de cupru Categoria 7 (F/FTP) și fibră optică singlemode OS2 - nivelul fizic peste care am construit o rețea enterprise complet segregată, cu topologie redundantă.
Trasee principale de fibră optică
8 inele de fibră optică OS2 leagă toate camerele tehnice, cu trasee primare și secundare pentru redundanță.
Cupru Cat 7 ecranat
Cablu cu ecran general și perechi ecranate individual, protejat în tub HDPE, cu terminații cu conectică Cat 6A (Clasa EA).
Trei rețele segregate
Office, MES și CCTV separate logic pe aceeași infrastructură fizică - pentru securitate și izolarea traficului.
Certificare și garanție de 25 de ani
Instalare certificată SYSTIMAX, testată și înregistrată pentru garanția extinsă de produs și de aplicații.

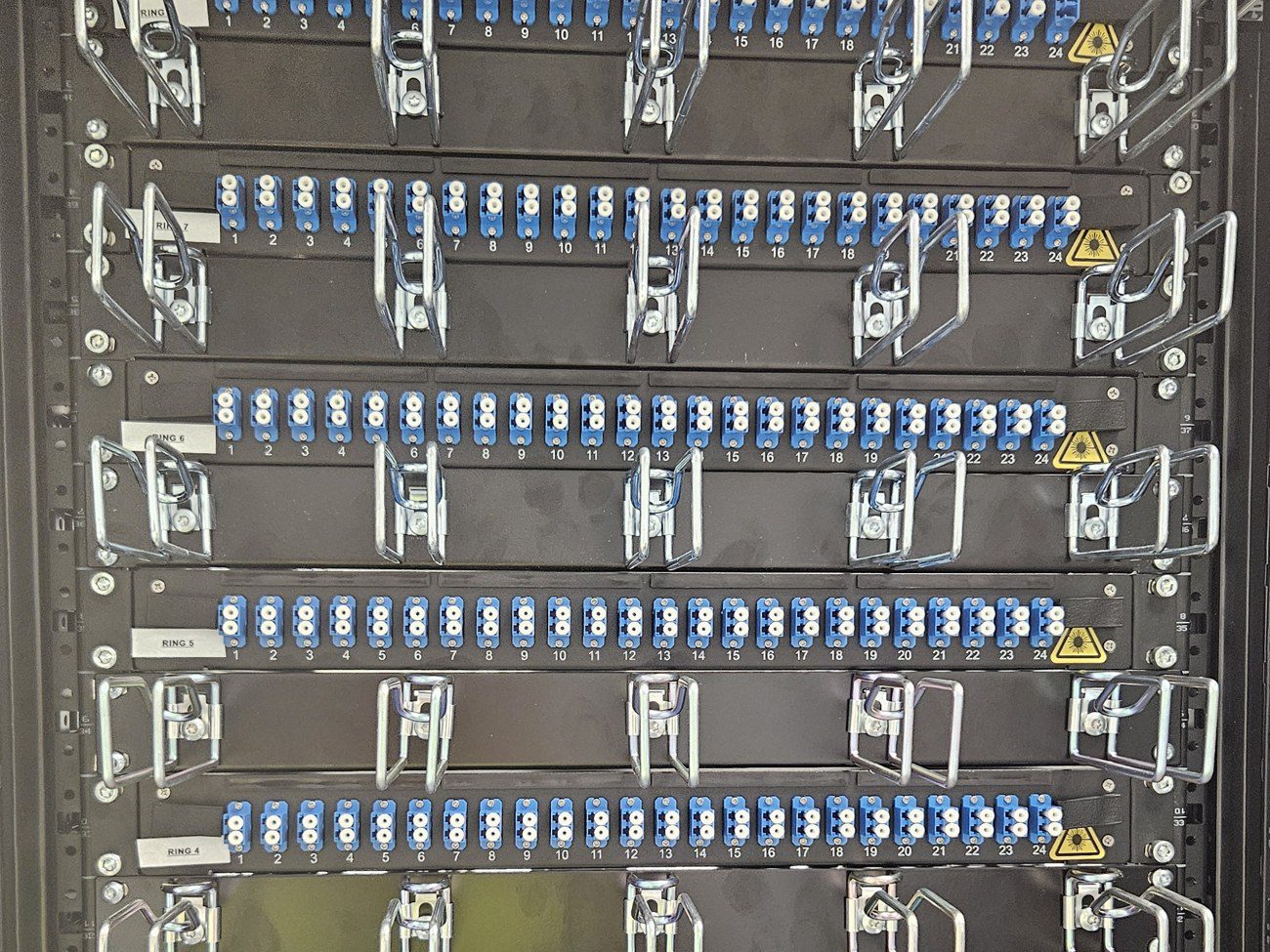

Casete etichetate pe inele: fiecare inel are traseu primar și secundar - dacă o conexiune cade, traficul continuă pe cealaltă.

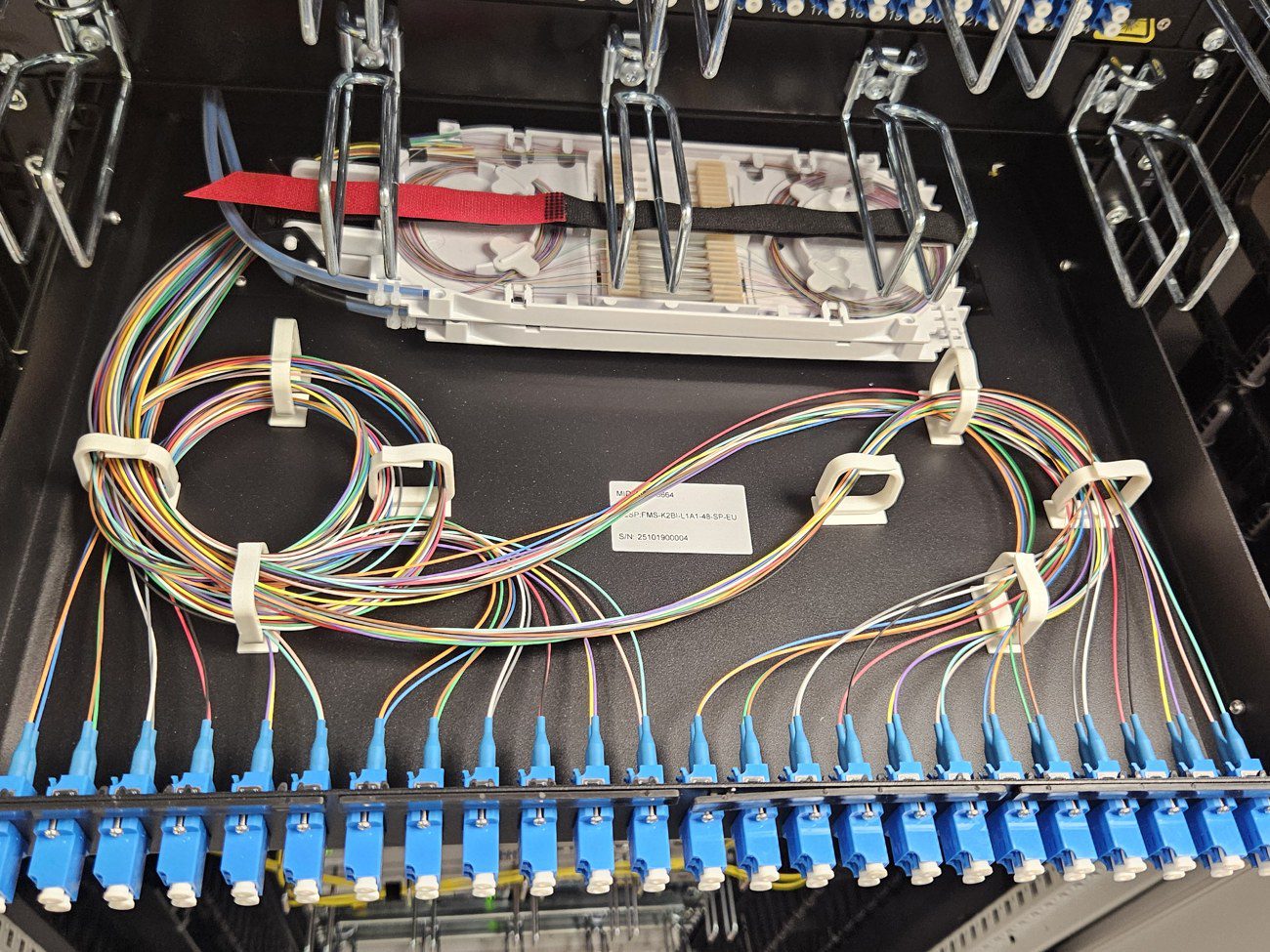

Terminații OS2: panou LIU cu 24 de adaptoare LC/UPC și tavă de splice.
Ce am livrat
Un sistem SYSTIMAX® complet, de la traseele principale de fibră optică până la priza de la punctul de lucru. Cantitățile sunt aproximative.
| Componentă | Cantitate |
|---|---|
| Cablu de cupru CS54Z3, Categoria 7 (F/FTP), LSZH | ~46.000 m |
| Cablu fibră optică singlemode OS2, 12 fibre, armură ECSS | ~7.500 m |
| Prize modulare Categoria 6A ecranate | ~740 |
| Patchcord-uri Categoria 6A S/FTP (0,5 m și 2 m) | ~1.500 |
| Patchpanel 24 porturi + prize Categoria 6A ecranate | ~65 |
| Patchpanel (LIU) 1U - 24× LC/UPC + tăvi de splice | ~50 |
| Patchcord-uri fibră singlemode LC–LC duplex, 3 m | ~280 |
| Prize de suprafață 4 porturi · panouri management 1U | ~190 · ~75 |
S-a livrat și instalat infrastructura de susținere a rețelei: ~2.200 m pat de cabluri, ~900 m pat KPM, ~7.500 m tub HDPE și ~1.500 m conductă flexibilă, plus 27 de rack-uri - 4× 42U în camera server și 23× 15U în hale.

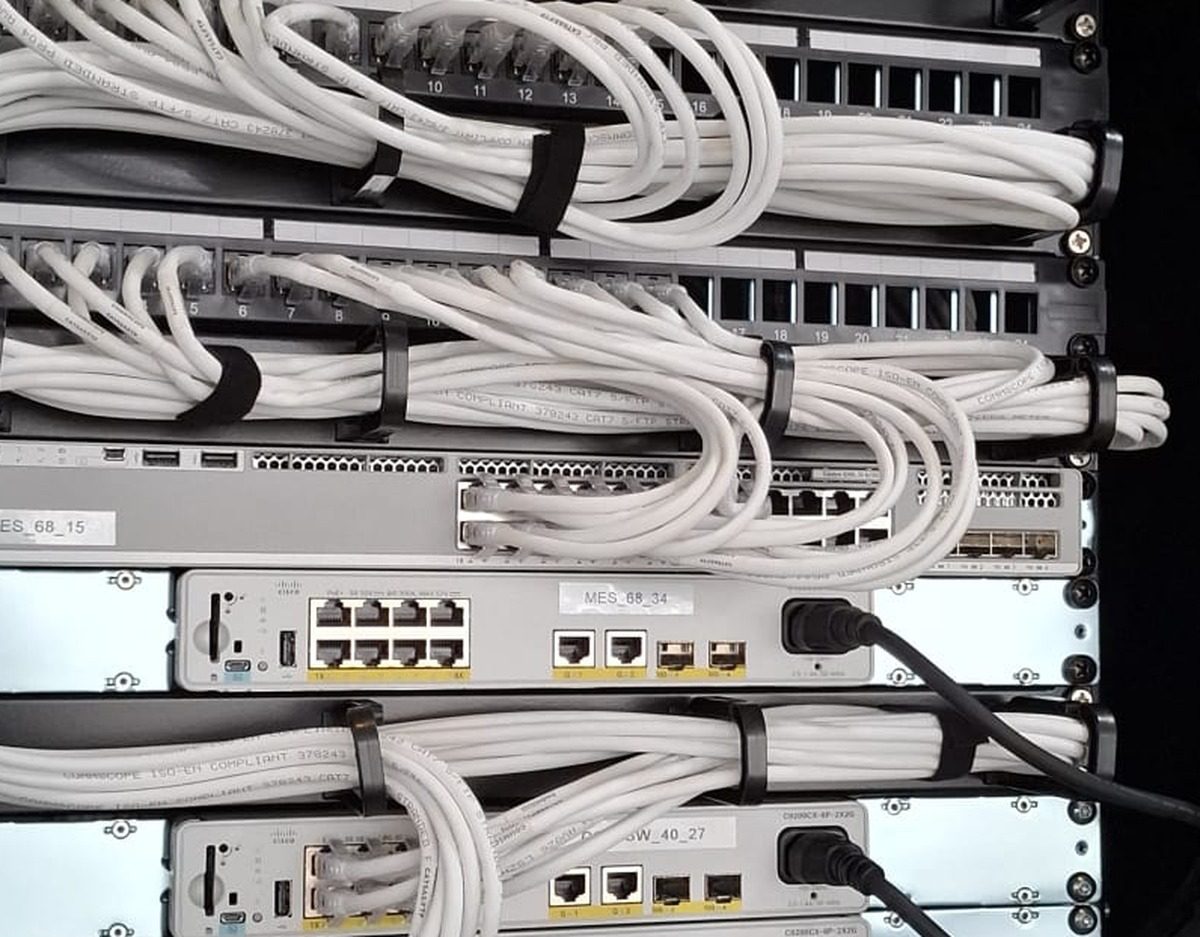

Rack în teren: panouri și patchcord-uri CommScope Cat 7, switch-uri PoE Cisco etichetate pe rețea (MES, CCTV).

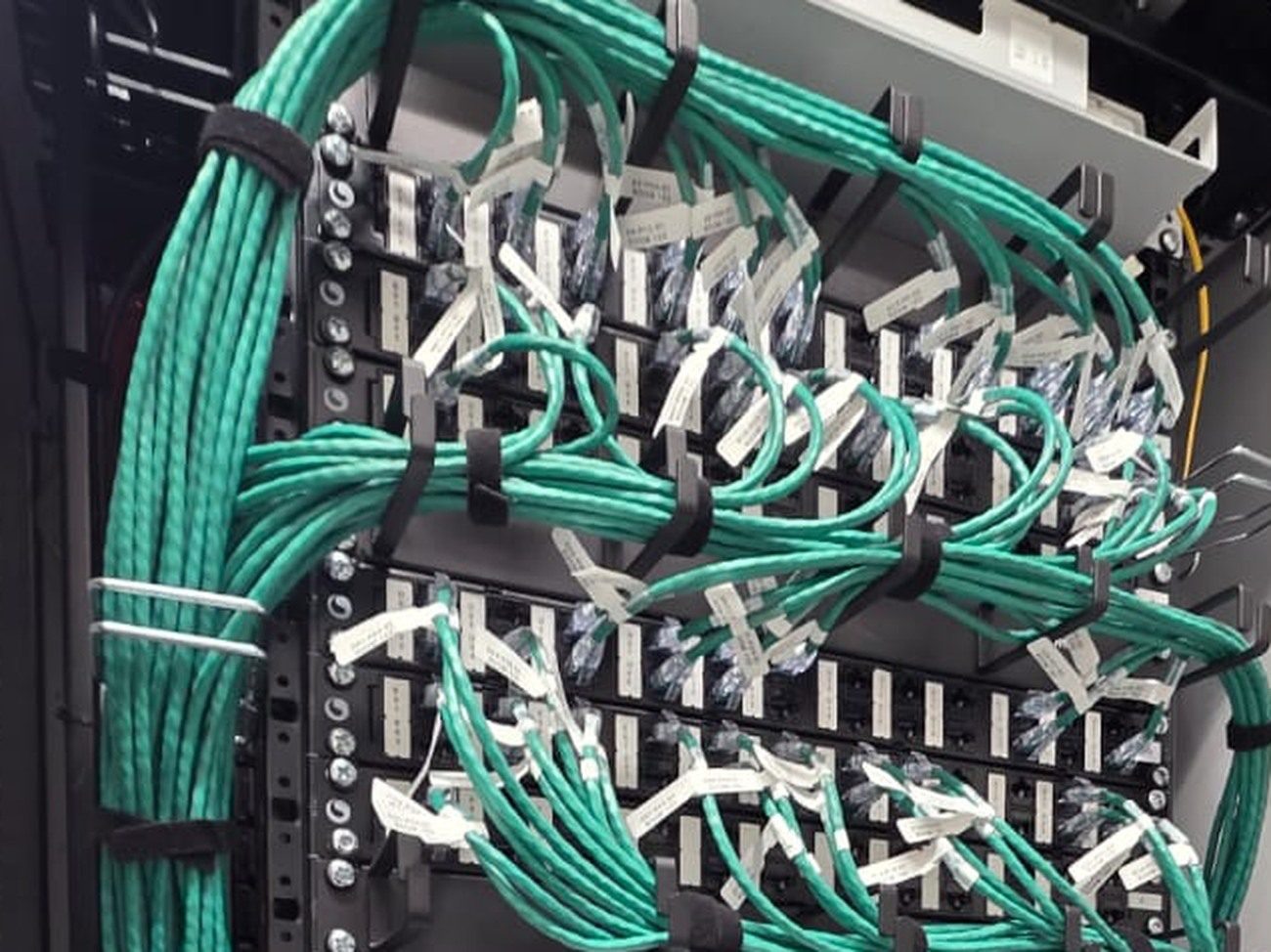

Patchare etichetată la nivel de port, pe management de cabluri - ușor de urmărit și de întreținut.
Rețeaua construită peste această infrastructură
Pe cablarea structurată s-a instalat rețeaua activă: nuclee Cisco Catalyst 9300X Layer-3, peste 80 de switch-uri de acces PoE Catalyst 9200, firewall-uri Palo Alto redundante și 2 controllere wireless Catalyst 9800.
180+ camere IP
Supraveghere video pe rețea proprie, separată de producție și de birouri.
46 puncte de acces Wi-Fi
Acoperire în halele de producție și în zonele de birouri.
~100 echipamente active
Routere, switch-uri de acces, firewall-uri și controllere wireless.
3 rețele segregate
Office · MES · CCTV - trafic izolat și resurse dedicate pentru fiecare.
Alimentare neîntreruptibilă (UPS)

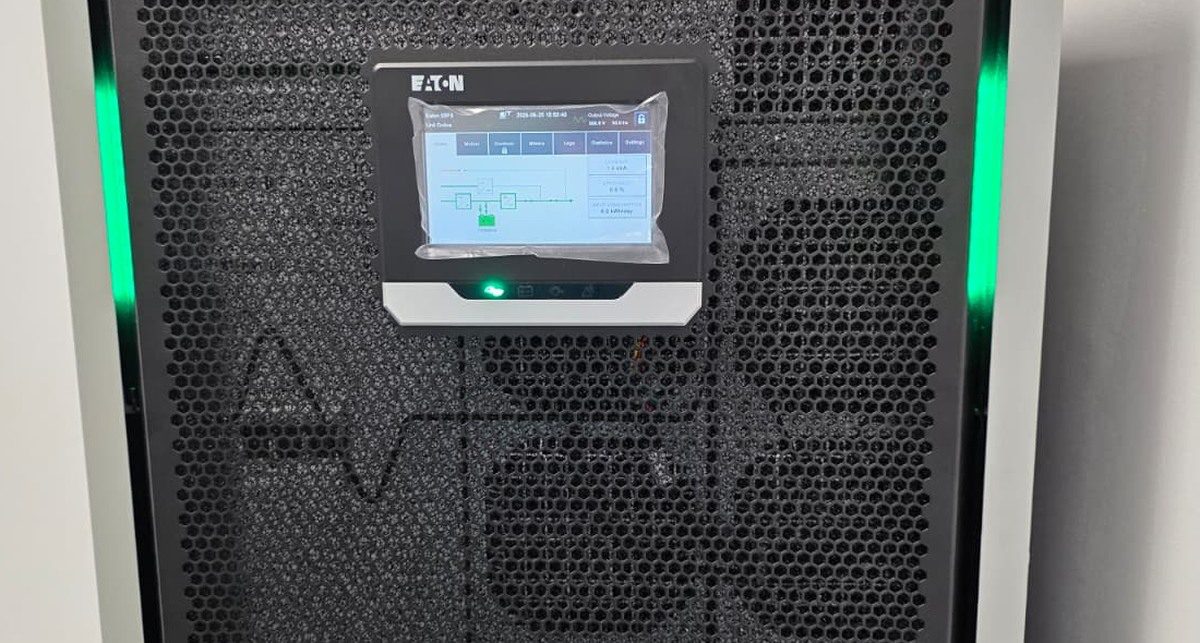

Rețeaua nouă este susținută de un UPS Eaton 93PS de 40 kW, modular (module de 20 kW), cu bypass de mentenanță (MBS) și card SNMP de monitorizare. Alimentarea de rezervă este completată de un dulap extern de baterii și un tablou de 200 A plus 2× 125 A (două șiruri de baterii). Sistemul a fost pus în funcțiune și a fost verificat și testat de echipa autorizată Eaton.
Rezultatele
Rețea certificată, cu garanție de 25 de ani. Un sistem SYSTIMAX® testat și înregistrat, cu garanție extinsă de produs și de aplicații.
Segregare și redundanță. Trei rețele separate, pe inele de fibră cu trasee duble. Fără punct unic de defect: o rută tăiată nu lasă rețeaua fără traseu.
Rezervă de capacitate. Cupru Cat 7 și fibră OS2 cu marjă de bandă peste cerințele aplicațiilor instalate azi.
O singură platformă, ușor de întreținut. Cablare certificată SYSTIMAX, etichetată și documentată - ușor de extins pe măsură ce fabrica crește.
De ce Claritech
Partener certificat CommScope, în rețeaua PartnerPRO™, cu 20 de ani de experiență și echipe permanente în București, Cluj, Timișoara, Iași, Brașov și Craiova.
