Despre proiect
În 2022, Microsoft și-a deschis un sediu în Palas Campus Iași, una dintre cele mai mari clădiri de birouri din România. Pentru spațiul de 3.300 m², Claritech a proiectat și instalat sistemul complet de cablare structurată, pe infrastructură SYSTIMAX®, inclusiv echiparea camerelor de servere. Lucrarea a fost executată în cadrul amenajării spațiului, în coordonare cu celelalte echipe de pe șantier.
Cerințele proiectului
Sediul unui chiriaș enterprise vine cu cerințe precise: standarde interne de cablare, componente specificate la nivel de cod de produs, termene corelate cu restul amenajării și certificarea finală a instalării pentru garanția extinsă. Proiectul a cuprins rețeaua de cupru pentru pozițiile de lucru, backbone-ul de fibră optică și echiparea completă a camerelor de servere - rack-uri, organizarea cablurilor, PDU-uri și accesoriile pentru managementul fluxului de aer în podeaua tehnică.
Soluția
Cupru Cat 6 și Cat 6A
Aproximativ 12,2 km de cablu GigaSPEED XL Cat 6 U/UTP LSZH pentru pozițiile de lucru și 1,5 km de GigaSPEED X10D Cat 6A, terminate în 500 de prize de date MGS400 și MGS600.
Backbone de fibră OM4
500 m de cablu riser LazrSPEED OM4 cu 24 de fibre, terminat în casete de splice G2 cu pigtail-uri, panouri SYSTIMAX 360 Evolve și patchcord-uri LC-LC OM4.
Camere de servere la cheie
Rack-uri Legrand Mighty Mo 20 de 45U cu organizatoare verticale cu ușă, 12 PDU-uri Legrand, panouri de management și garnituri KoldLok pentru decupajele din podeaua tehnică.
Certificare și garanție de 25 de ani
Instalare certificată SYSTIMAX - linkuri testate cu analizorul, peste 2.400 de etichete aplicate și garanția extinsă de 25 de ani înregistrată la producător.

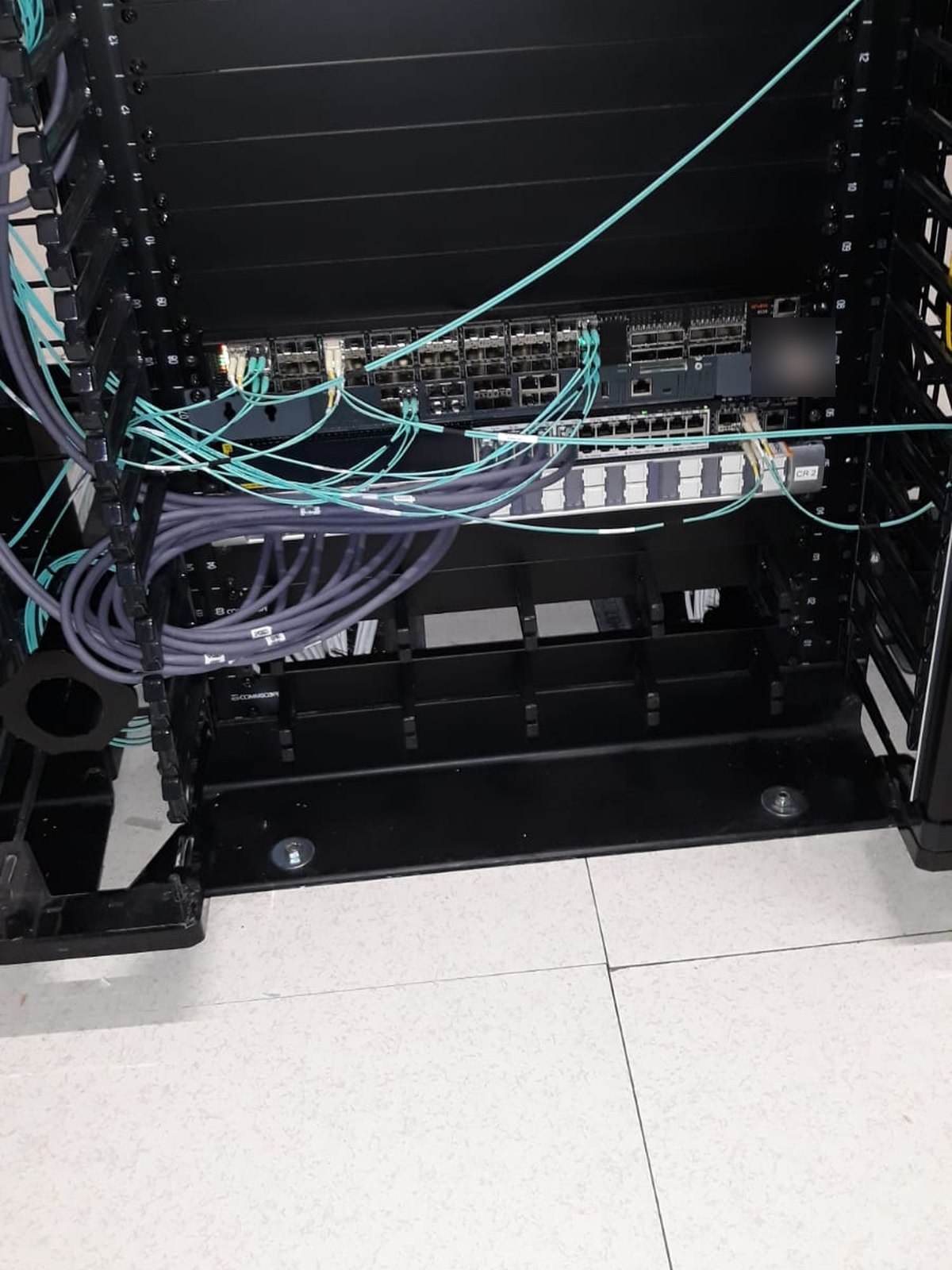

Conexiunile de fibră OM4 în camera de servere: patchcord-uri LC către echipamentele active, pe trasee organizate.

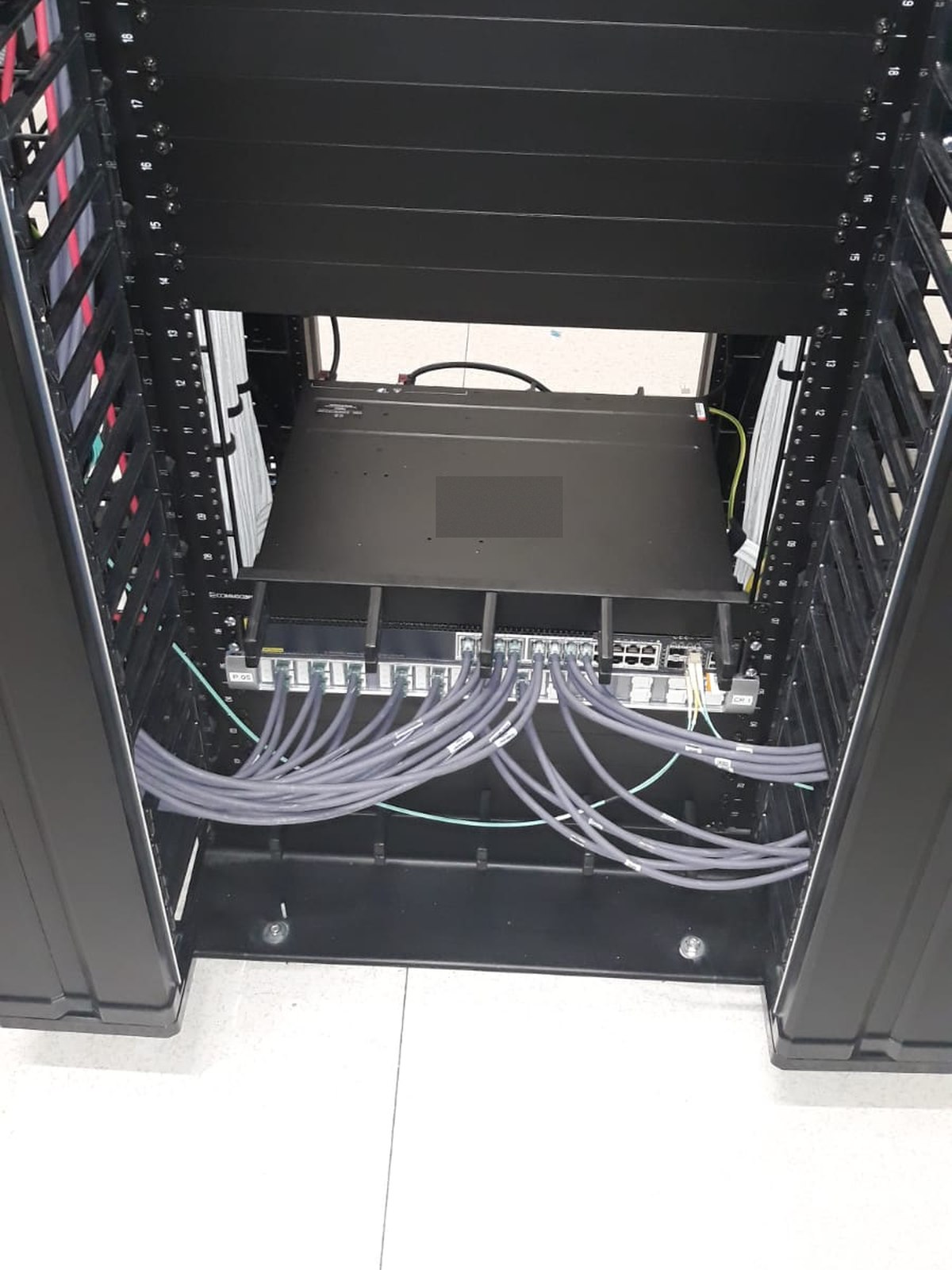

Rack echipat în camera de servere: organizatoare verticale cu ușă și patchcord-uri aranjate pe trasee dedicate.
Ce am livrat
Cantitățile principale, conform proiectului:
| Componentă | Cantitate |
|---|---|
| Cablu Cat 6 GigaSPEED XL 3071E U/UTP, LSZH | ~12.200 m |
| Cablu Cat 6A GigaSPEED X10D 3091B U/UTP | ~1.500 m |
| Prize de date Cat 6 / Cat 6A (MGS400 / MGS600) | ~500 |
| Cablu riser fibră LazrSPEED OM4, 24 de fibre | 500 m |
| Casete de splice G2 12LC OM4 · panouri 360 Evolve | 8 · 2 |
| Patchcord-uri Cat 6 / Cat 6A și fibră LC-LC OM4 | ~2.000 |
| Rack-uri Legrand Mighty Mo 20, 45U · organizatoare verticale | 6 · 16 |
| PDU-uri Legrand · garnituri KoldLok pentru podea tehnică | 12 · 12 |
| Paturi de cabluri Obo Bettermann, cu accesorii | ~450 m |
| Etichetare | peste 2.400 etichete |
Rezultatele
Certificare SYSTIMAX și garanție de 25 de ani. Instalarea a fost testată, documentată și înregistrată la CommScope pentru garanția extinsă de produs și de aplicații.
Camere de servere echipate la cheie. De la rack-uri, organizarea cablurilor și PDU-uri până la garniturile pentru podeaua tehnică - spațiile tehnice au fost predate gata de instalarea echipamentelor active.
Predare coordonată cu șantierul de amenajare. Lucrarea a fost executată în paralel cu celelalte specialități din amenajare, pe termenele generale ale proiectului.
Documentare completă. Etichetare pe fiecare port și cablu, măsurători cu analizorul conform procedurii de certificare SYSTIMAX și documentația de predare aferentă.
De ce Claritech
Partener certificat CommScope, în rețeaua PartnerPRO™, cu 20 de ani de experiență și echipe permanente în București, Cluj, Timișoara, Iași, Brașov și Craiova - inclusiv echipa locală din Iași, care a executat această lucrare.
