Despre proiect
Colaborarea Claritech cu un operator de telecomunicații pentru monitorizarea infrastructurii critice a început în 2010, cu centrele de date ale rețelei. Programul a fost extins în etape anuale la întreaga rețea de site-uri critice. Au fost echipate peste 400 de site-uri, fiecare cu monitorizare completă de energie și combustibil, control de acces și supraveghere video. Sistemele instalate sunt integrate în sistemele operatorului.
Cerințele proiectului
Un site de telecomunicații critic cuprinde unul sau mai multe containere cu echipamente, un generator diesel și instalații de climatizare. Funcționează 24/7, fără personal permanent, la distanță de echipele de intervenție. Era necesară monitorizarea consumului și a eventualelor pierderi sau sustrageri de combustibil, funcționarea sistemelor de alimentare de rezervă pe baterii, a sistemelor de alimentare în curent continuu, precum și înregistrarea orelor de funcționare ale generatoarelor. Accesul contractorilor diferiți pe același amplasament se făcea cu chei fizice, a căror utilizare era greu de urmărit. Verificările la fața locului implicau costuri și nu ofereau informații despre starea site-ului între vizite.
Pentru sutele de amplasamente, echipa de operare avea nevoie de informații centralizate. Acestea trebuiau să permită planificarea realimentărilor periodice, identificarea generatoarelor care necesitau revizie și verificarea accesului pe site înainte de declanșarea unei alarme.
Soluția
Fiecare site a fost echipat cu un controler Asentria SiteBoss. Acesta colectează local aproximativ 60 de parametri, inclusiv date despre energie, combustibil, starea ușilor și temperaturi, cu citiri la 1 și 5 minute. Datele sunt transmise către dashboard-urile platformei și, prin SNMP, către sistemul de management al operatorului.
Combustibil și generator
Pe rezervorul fiecărui generator este montată o sondă de nivel Modbus cu precizie de 1%. Sistemul afișează nivelul în timp real, consumul orar și autonomia estimată în zile, calculată pe baza consumului real. Sistemul generează alerte de realimentare și semnalează variațiile anormale de nivel, care pot indica pierderi sau sustrageri. Datele sunt folosite la nivel de rețea pentru a genera lista de priorități la intervențiile de realimentare sau mentenanță, calculând automat numărul de ore de funcționare.
Sistemul de alimentare cu baterii
Cele mai importante echipamente ale sistemului de electroalimentare sunt sistemele de redresori. Prin integrarea multiplelor modele și generații de redresori se asigură o vedere și tratare unitară a rețelei, precum și corelarea dintre consumul real de energie și capacitatea redresorilor și a stringurilor de baterii versus timpii de funcționare pe rezervă. Se urmăresc starea de funcționare, ciclurile și regimurile de încărcare, precum și condițiile de temperatură cu impact asupra duratei de viață a bateriilor, permițând optimizarea parcului existent de echipamente și dimensionarea corectă a investițiilor viitoare.
Energie de la rețea și de la generator
Un contor inteligent trifazat măsoară energia AC. Sistemul monitorizează starea comutării automate a rezervei și integrează sistemele de redresare existente, cu circa 20 de parametri per sistem. Datele despre energia AC și DC a site-ului sunt măsurate și păstrate în istoric. Există numeroase locații unde sunt instalate două sau chiar trei contoare prevăzute cu interfețe Modbus RTU, ce permit astfel întocmirea de devize de consum de energie pentru subconsumatori.
Acces cu coduri unice prin SMS
Fiecare site este echipat cu un cititor RFID cu tastatură antivandal și fiecare ușă dispune de încuietori electromagnetice. Vizitatorii autorizați sunt înregistrați în prealabil într-un portal specializat pentru controlul accesului. Contractorul primește prin SMS un cod unic de 6 cifre, cu valabilitate limitată, pe baza rolului și a intervalului aprobat. Fiecare intrare și ieșire este înregistrată în jurnal. Prin acest sistem, coroborat cu supravegherea online prin camere IP, s-au redus semnificativ incidentele pe site.
De la site la rețea

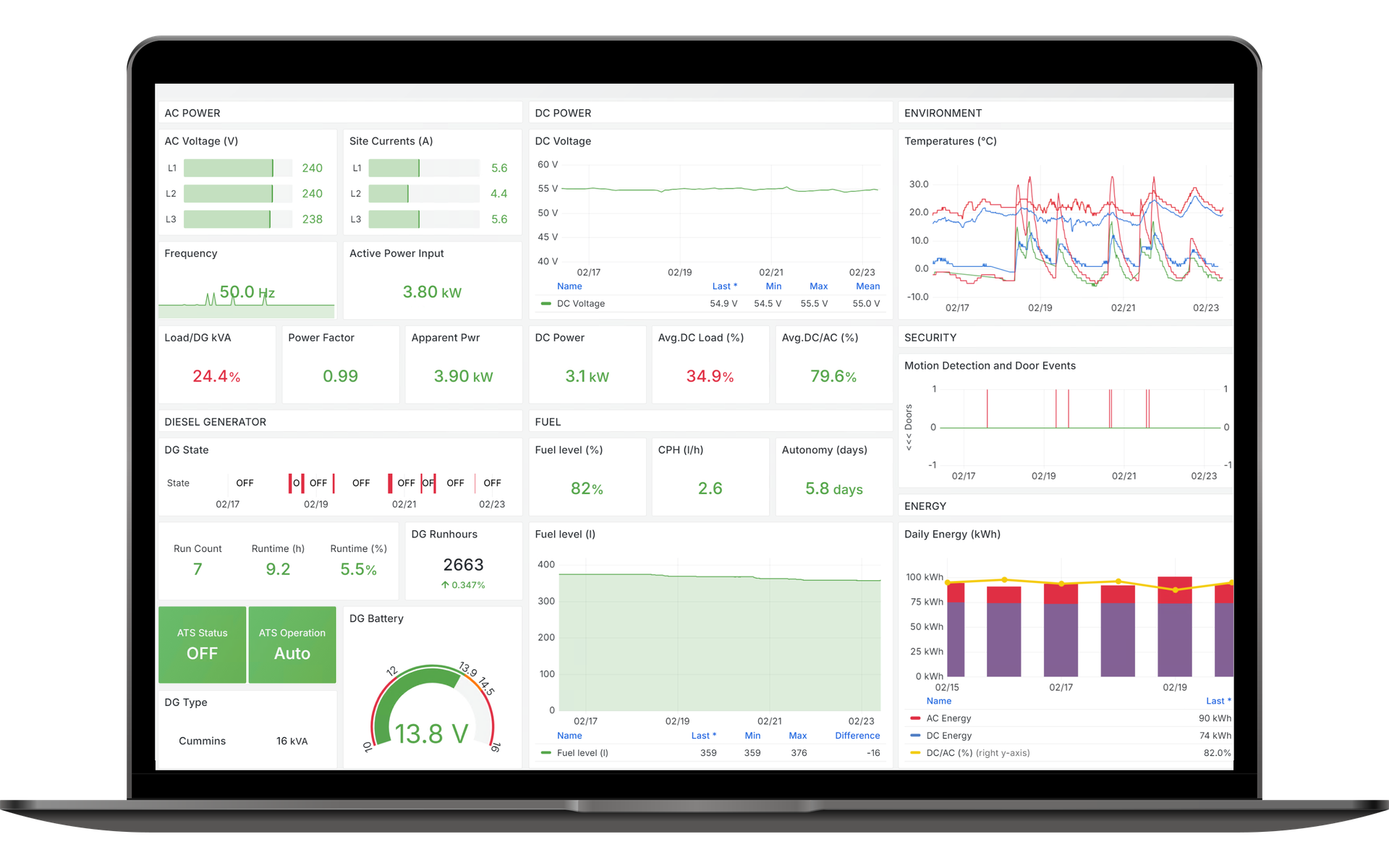

Datele sunt afișate într-un dashboard per site și în dashboard-uri agregate de rețea. Acestea permit identificarea site-urilor cu probleme în funcționare, a acelor sisteme ce au performanțe ieșite din medie. Sunt analizate date statistice privind temperaturile - permițând optimizarea sistemelor HVAC, reducerea consumurilor, date privind consumurile de energie și randamentul conversiei AC/DC, date privind sistemul de baterii - evidențiind sub- sau supra-dimensionări, precum și consumurile de combustibil ce ies din normele proiectate.
Sistem integrat cu camere IP
În cadrul proiectului sunt instalate peste 700 de camere IP ce au stocare locală, dar transmit și centralizat înregistrări cu evenimentele detectate de camere. Evenimentele de acces sunt corelate cu alarmele și măsurătorile și sunt prezentate în dashboard-uri specializate unde sunt indicate site-urile cu activitate suspectă, indicând locațiile cu un număr mare de evenimente detectate sau cu evenimente de durată mare. Deschiderea unei uși și activitatea generatorului pot fi verificate în același sistem.

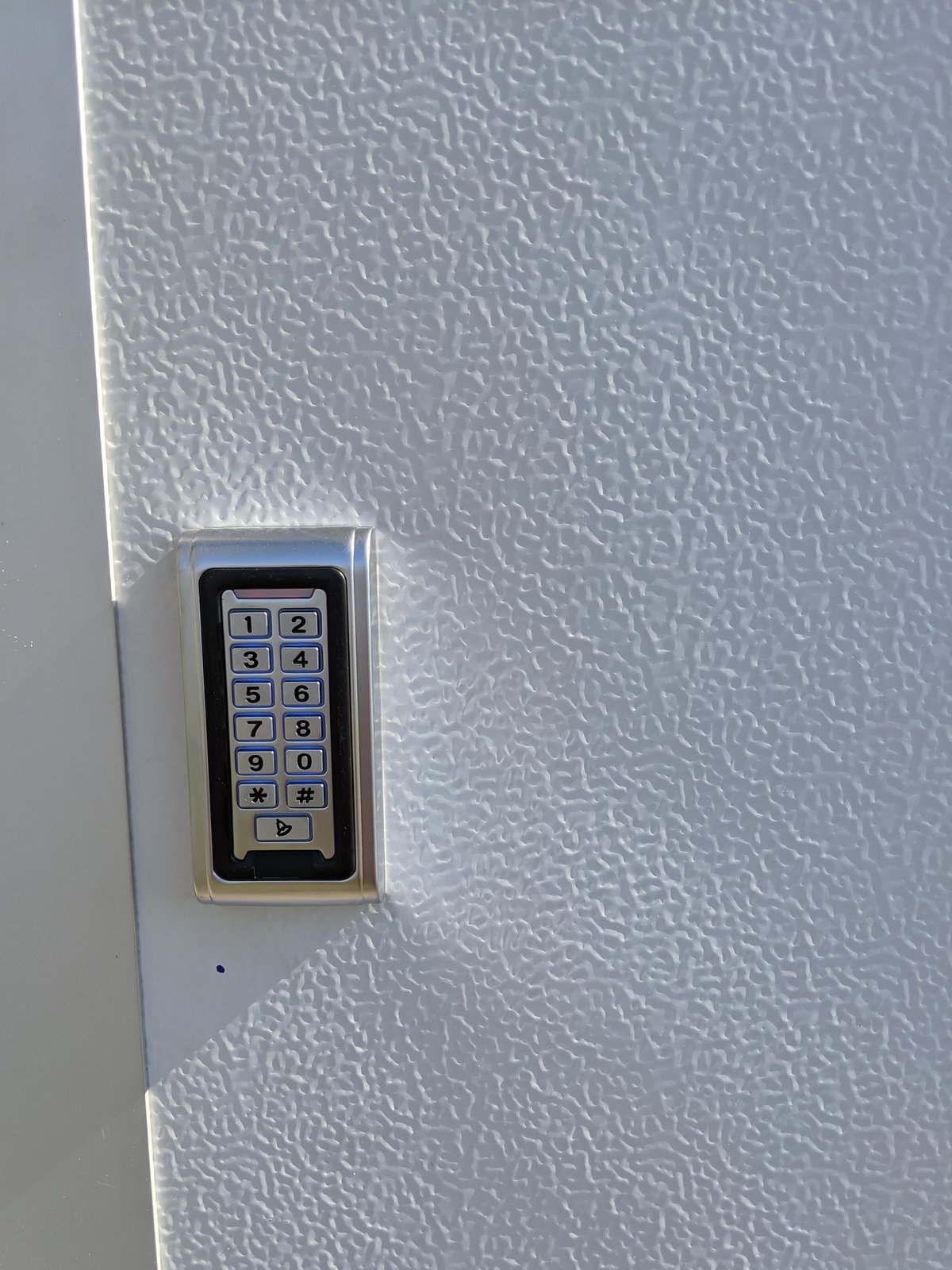

Cititor RFID cu tastatură montat pe ușa shelterului. Accesul se face cu coduri unice generate prin SMS, fără chei fizice.

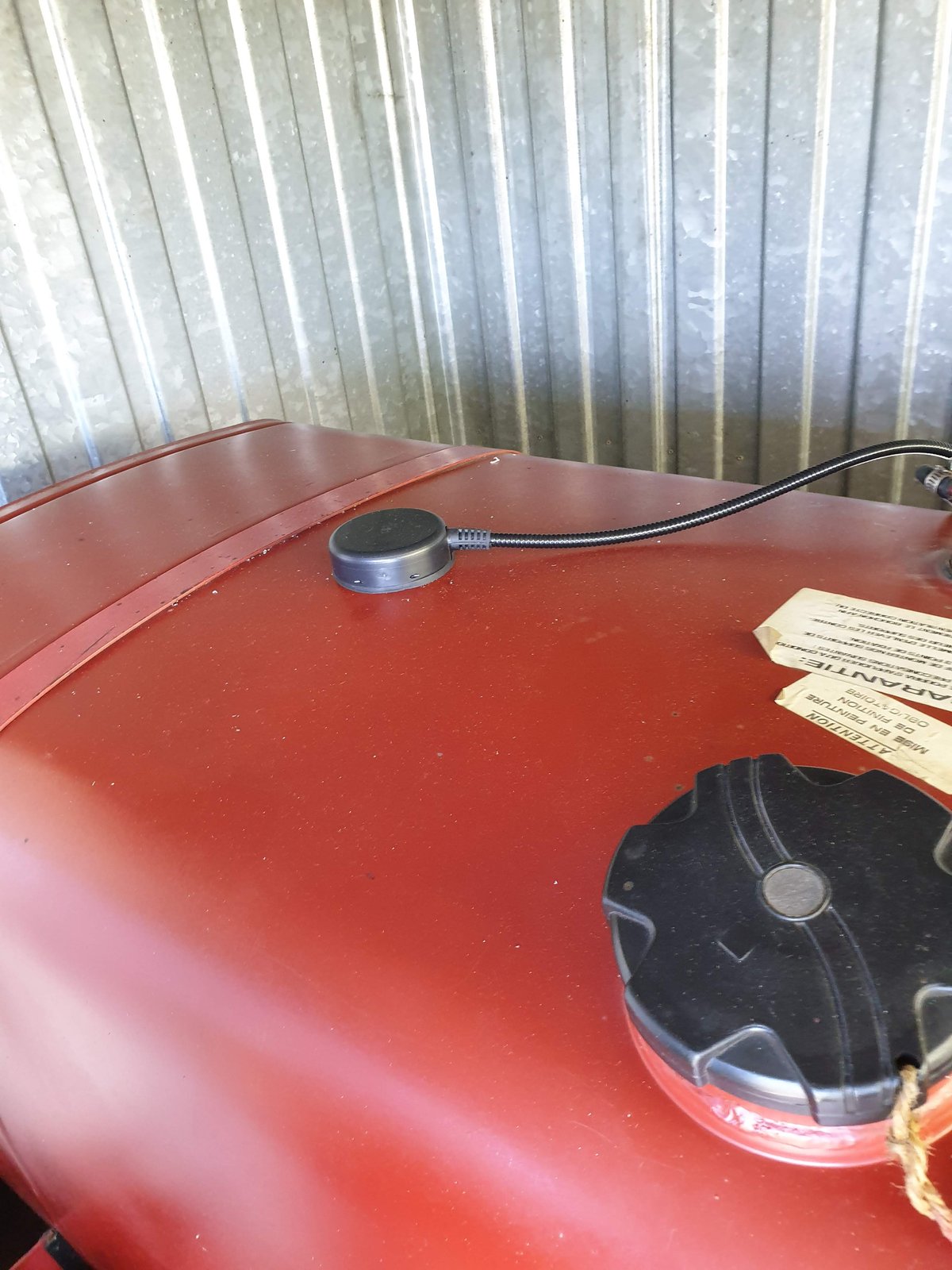

Sondă de nivel montată pe rezervorul generatorului. Sistemul măsoară nivelul cu precizie de 1%, urmărește consumul orar și generează alerte la variații anormale.
Ce am livrat
| Componentă | Detalii |
|---|---|
| Controler de site | Echipament Asentria SiteBoss cu extensii, alimentat la -48 Vcc - aproximativ 60 de parametri per site, citiri la 1 și 5 minute |
| Combustibil | Sondă de nivel Modbus cu precizie de 1%, consum orar al generatorului, autonomie estimată și alerte de realimentare |
| Energie | Contor inteligent trifazat, starea AAR, integrarea sistemelor de redresare existente - circa 20 de parametri per sistem |
| Control acces | Cititoare RFID Mifare cu tastatură, până la trei încuietori electromagnetice per site, coduri unice prin SMS, jurnal complet |
| Supraveghere video | Una până la trei camere IP per site, cu stocare locală și switch PoE, corelate cu evenimentele de acces |
| Software și integrare | Dashboard individual per site, dashboard-uri de rețea, notificări direct din unitate, SNMP către NOC-ul operatorului |

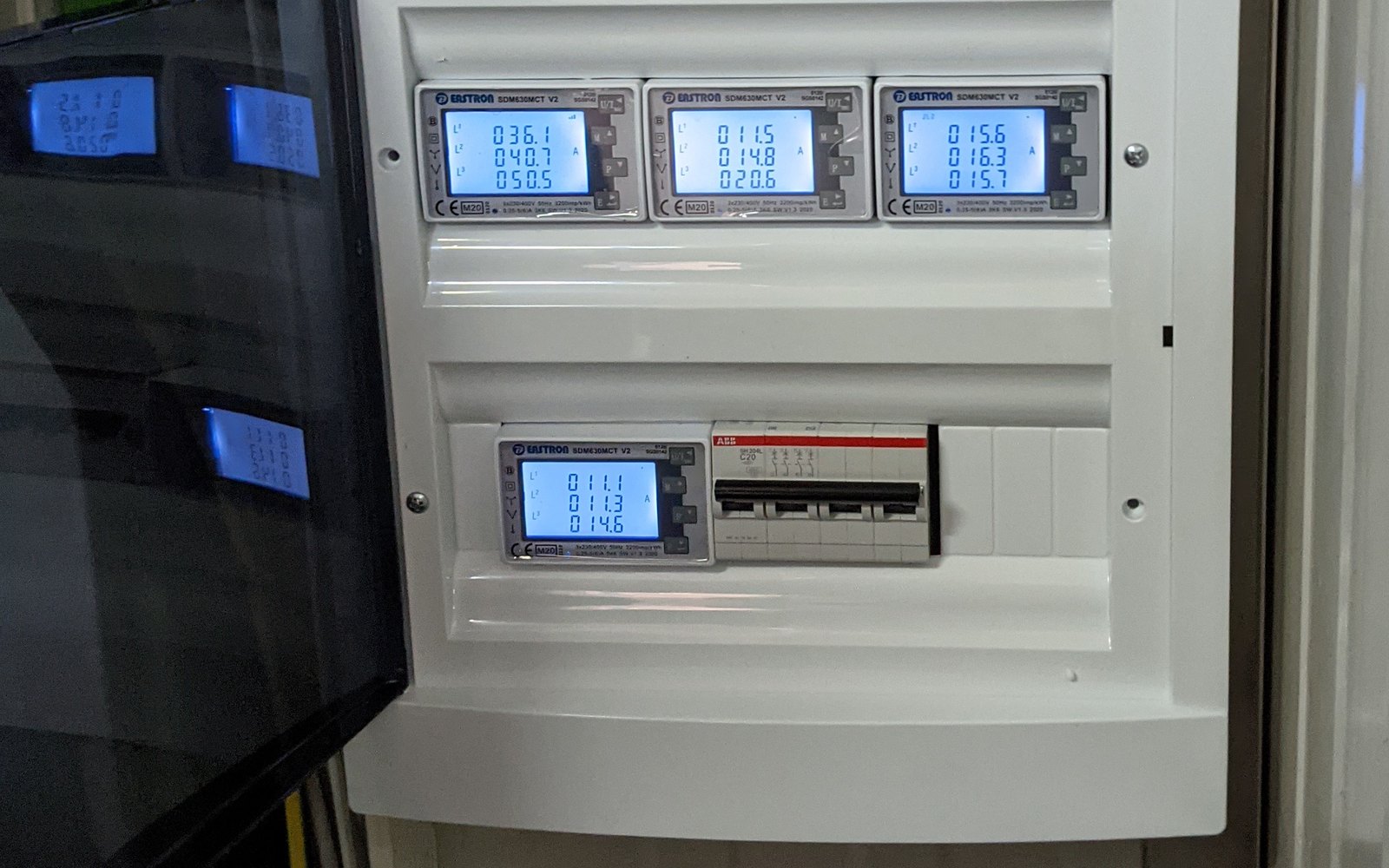

Contoare inteligente trifazate, cu interfețe Modbus RTU, în tabloul existent al site-ului. La site-urile cu subconsumatori sunt instalate două sau trei contoare.
Rezultatele
Monitorizarea combustibilului. Nivelul fiecărui rezervor este disponibil în timp real. Realimentările se planifică pe baza autonomiei estimate. Variațiile anormale de nivel sunt semnalate imediat.
Mentenanța generatoarelor. Orele de funcționare și pornirile fiecărui generator sunt înregistrate automat. Reviziile se programează în funcție de utilizarea reală a generatorului.
Înregistrarea accesului. Codurile unice cu valabilitate limitată au înlocuit cheile fizice. Fiecare acces este înregistrat în jurnal. Evenimentele de acces sunt corelate cu alarmele site-ului și cu camerele de supraveghere IP.
Extinderea pe aceeași platformă. Programul a fost extins de la pilot la peste 400 de site-uri. Fiecare etapă anuală a utilizat aceleași echipamente standard și aceleași dashboard-uri. Integrarea SNMP în sistemele operatorului funcționează neîntrerupt din 2010.
De ce Claritech
Proiectul face parte din Claritech FOCUS - platforma de monitorizare centralizată. Prin această platformă monitorizăm peste 2.000 de site-uri telecom și peste 100 de locații de tip data center, în 8 țări. Claritech este partener Asentria din 2010 și are un birou EMEA dedicat din 2015. Controlerele SiteBoss din acest program sunt monitorizate în aceleași dashboard-uri cu restul infrastructurii.
