Despre proiect
Pentru un operator de comunicații cu rețea națională, am integrat în Claritech FOCUS trei centre de date mobile containerizate, fiecare format dintr-un container de electroalimentare și trei containere IT. În total, proiectul include 12 containere cu sisteme de electroalimentare, climatizare, detecție de incendiu, detecție de lichide și control acces, monitorizate centralizat în Claritech FOCUS.
Cerințele proiectului

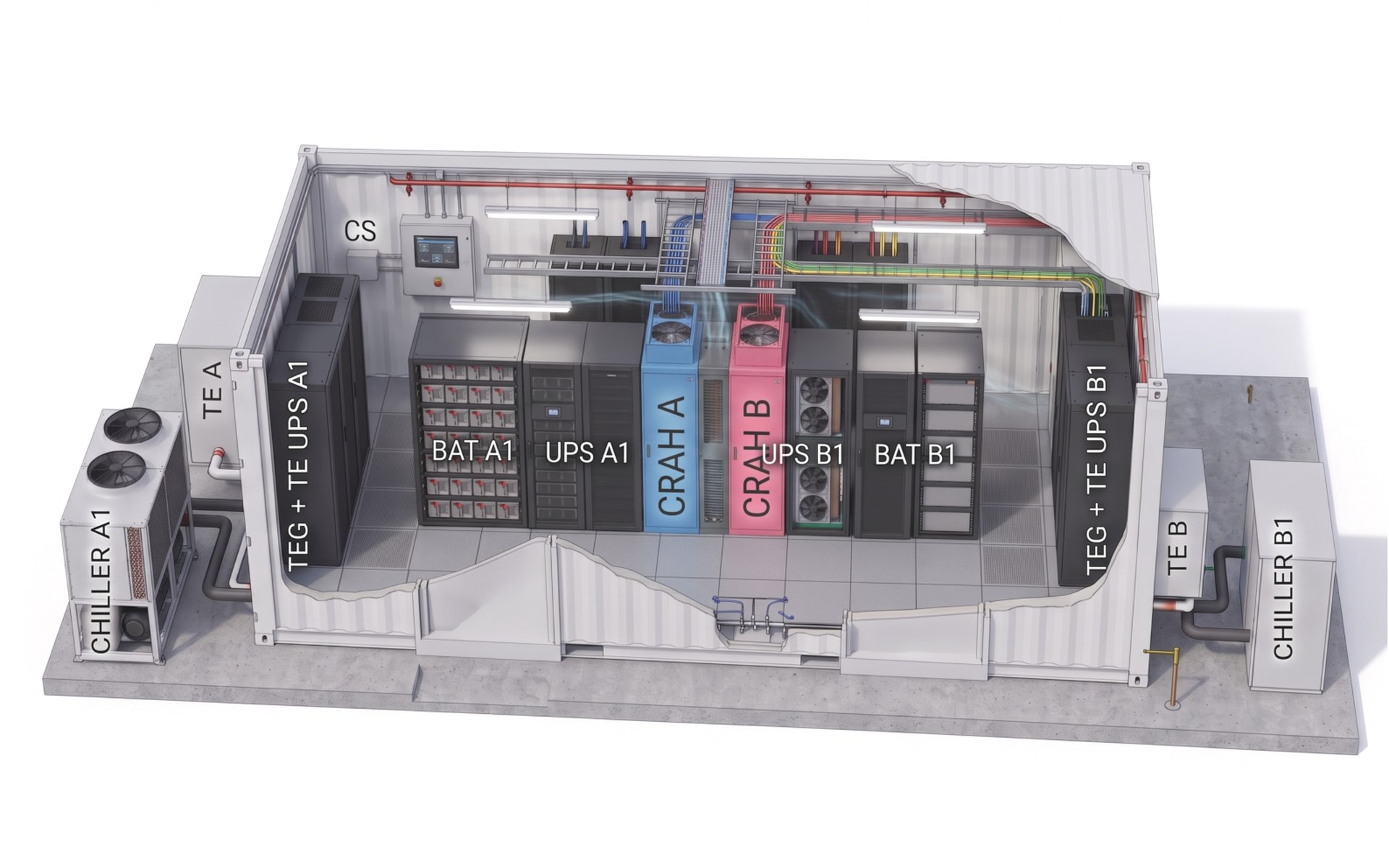

Fiecare modul include un container de electroalimentare cu două UPS-uri și bancurile lor de baterii, două chillere, două generatoare, automatele de anclanșare a rezervei și două unități de climatizare. Fiecare container IT include patru rack-uri alimentate pe două căi separate, două unități de climatizare și detecție de lichide. În cele 12 containere sunt instalate mai multe tipuri de echipamente - UPS-uri, chillere, unități CRAH, PDU-uri, analizoare de energie și centrale de detecție - cu interfețe și protocoale diferite.
Proiectul a necesitat integrarea acestor echipamente într-o interfață comună, cu o structură unitară de monitorizare și aceleași convenții pentru praguri și alarme.
Soluția
Am integrat în Claritech FOCUS toate cele 195 de echipamente ale celor trei module, prin SNMP, Modbus și gateway-uri de conversie pentru echipamentele fără interfețe de rețea. Datele sunt organizate într-o ierarhie de dashboard-uri, de la nivelul fiecărui modul și container până la nivelul fiecărui echipament.
Telemetria în cifre. Dintre cele 195 de echipamente, 159 sunt interogate direct de platformă, la fiecare 60 de secunde, prin SNMP și Modbus TCP. Fiecare ciclu citește peste 3.600 de parametri - tensiuni, curenți, puteri și energii pe fiecare fază, temperaturi de tur și retur, turația ventilatoarelor, stările și alarmele fiecărui echipament - de exemplu, 16 parametri pentru un PDU de rack și 49 pentru o unitate CRAH. În total, peste 5 milioane de citiri pe zi, aproximativ 1,9 miliarde de puncte de date pe an, disponibile pentru grafice istorice, praguri de alarmare și analiza incidentelor.
Un modul, patru containere
Dashboard-ul de modul prezintă containerul de electroalimentare și cele trei containere IT, cu puteri, energii, stările chillerelor și unităților CRAH, precum și alarmele de incendiu și de lichide. Căile A și B sunt afișate separat.
Scheme sinoptice în timp real
Schema fiecărui container este reprezentată în dashboard, cu echipamentele amplasate conform poziției reale. Starea fiecărui echipament este indicată prin culoare, de la bateriile UPS-urilor până la fiecare rack.
Dashboard-uri șablon per tip de echipament
Pentru contoare, UPS-uri, chillere, unități CRAH, PDU-uri și generatoare sunt utilizate dashboard-uri șablon. Același dashboard poate fi folosit pentru toate echipamentele de același tip, prin selectarea modulului și a containerului.
Praguri și alarme centralizate
Pentru parametrii monitorizați sunt configurate praguri cu niveluri de severitate (info, minor, major, critic). Depășirea pragurilor generează notificări prin email și API, iar alarmele sunt păstrate pe termen lung pentru analiza ulterioară a incidentelor.

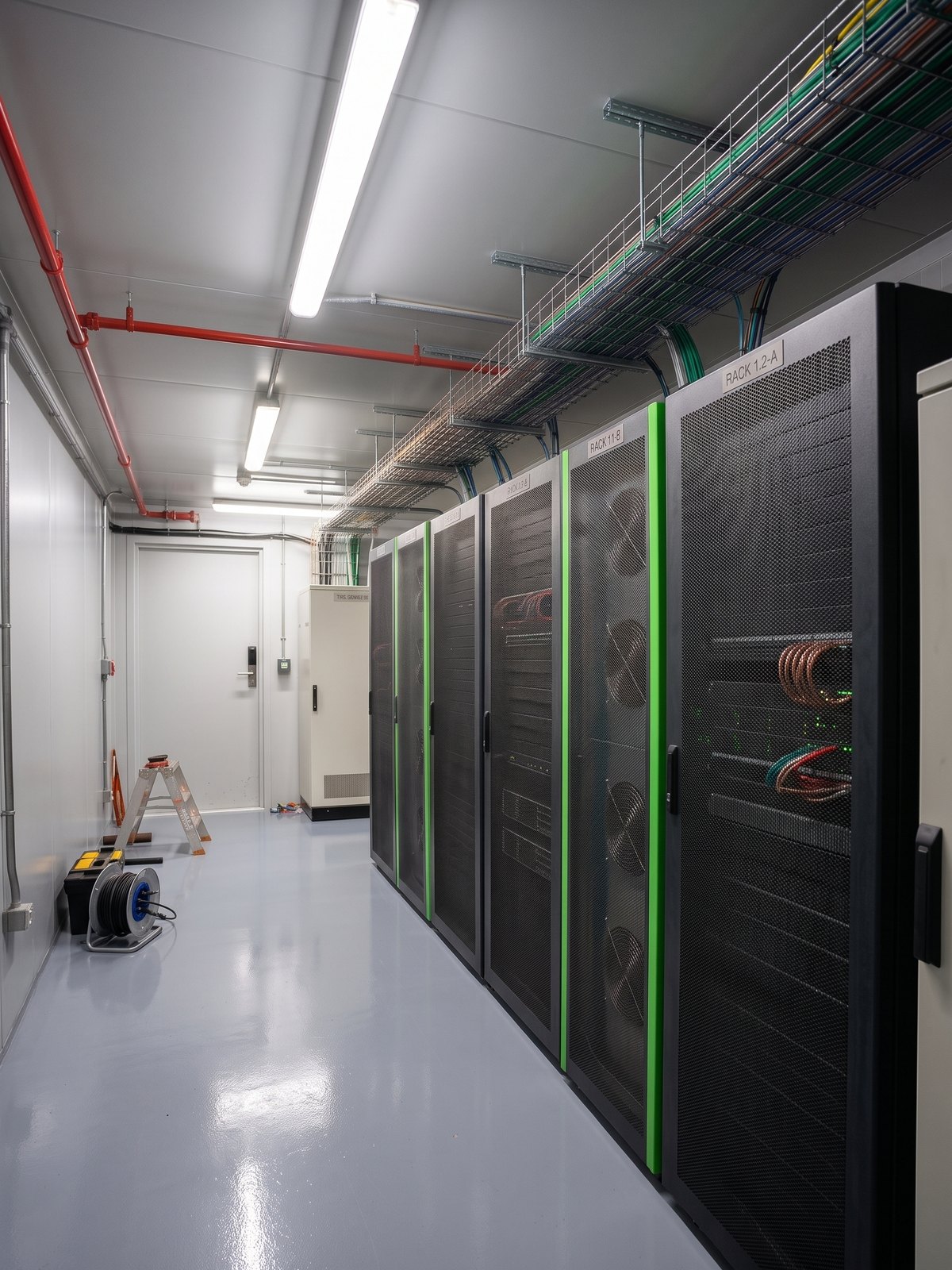

Interiorul unui container IT: rack-urile, alimentate pe două căi, și una dintre unitățile de climatizare, cu paturile de cabluri și traseele tehnice deasupra.

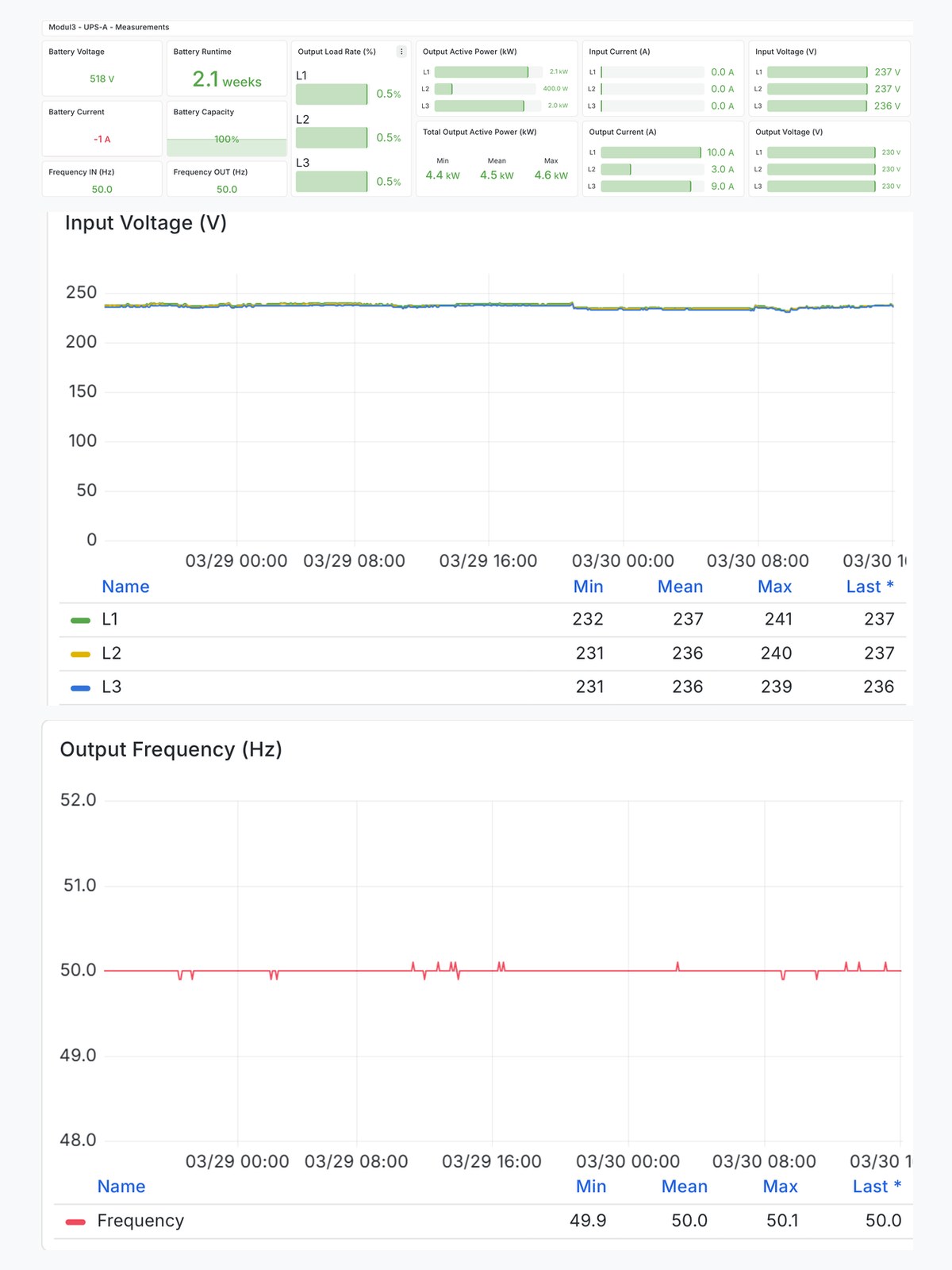

Dashboard-ul șablon pentru UPS afișează tensiuni, curenți, frecvență și autonomia bateriilor. Același dashboard este utilizat pentru toate cele șase UPS-uri, prin selectarea modulului.
Ce am livrat
| Componentă | Detalii |
|---|---|
| Integrare electroalimentare | 6 UPS-uri cu bancurile lor de baterii, 6 generatoare, 6 automate AAR și 30 de analizoare de energie, pe căile A și B |
| Distribuție la nivel de rack | 72 de PDU-uri inteligente - câte două, pe căi separate A și B, pentru fiecare dintre cele 36 de rack-uri |
| Climatizare | 6 chillere și 24 de unități CRAH, cu stări, alarme și temperaturi de retur per container |
| Detecție incendiu și lichide | 3 centrale de detecție și stingere și 12 centrale de detecție lichide, cu alarmele preluate în aceeași platformă |
| Conectivitate și conversie | 12 switch-uri de management și 18 gateway-uri de conversie pentru echipamentele fără interfețe de rețea |
| Dashboard-uri FOCUS | Scheme sinoptice per container, dashboard-uri șablon per tip de echipament, praguri cu severități și notificări email/API |
Rezultatele
Monitorizare centralizată. Cele 12 containere sunt monitorizate din aceeași interfață, incluzând electroalimentarea, climatizarea, distribuția la nivel de rack și sistemele de detecție. Pragurile și convențiile de alarmare sunt aplicate unitar.
Dashboard-uri comune. Cele trei module au aceeași structură, astfel încât aceleași dashboard-uri șablon sunt utilizate pentru echipamentele de același tip. Selectarea modulului și a containerului permite utilizarea aceluiași panou pentru fiecare UPS, chiller sau PDU.
Compararea modulelor. Utilizarea acelorași parametri și dashboard-uri permite compararea directă a modulelor și identificarea diferențelor de încărcare, consum sau stare între echipamente similare.
Extindere. Pentru module suplimentare cu aceeași structură pot fi reutilizate dashboard-urile și convențiile de monitorizare existente, fără refacerea structurii de la zero.
Beneficii pentru operator
Monitorizarea alimentării de rezervă. Fiecare rack este alimentat pe două căi, iar curenții celor două PDU-uri sunt măsurați separat. Suma lor arată în orice moment dacă o singură cale poate prelua întreaga sarcină - condiția reală a redundanței, validată de date reale.
Supervizare integrată a sistemului de electroalimentare. Tensiunile și frecvența rețelei, comportamentul UPS-urilor și preluarea sarcinii de către generatoare sunt înregistrate la interval de un minut. Un eveniment din rețea poate fi analizat în detaliu, iar testele periodice ale generatoarelor pot fi confirmate: generatorul a pornit, a preluat sarcină și pentru cât timp.
Identificarea semnelor de degradare. Turația în creștere a ventilatoarelor CRAH la aceeași diferență de temperatură, dezechilibrele de fază pe un PDU sau scăderea autonomiei bateriilor sunt tendințe vizibile în date înainte să devină incidente. Mentenanța poate fi planificată în funcție de starea reală a echipamentelor.
Măsurarea energiei la fiecare nivel. Contoarele de la intrarea fiecărui modul și de pe alimentarea fiecărui container IT permit calculul continuu al eficienței energetice (PUE) pe modul, separarea pierderilor pe lanțul de alimentare și contorizarea energiei pe rack, container și modul. Factorul de putere măsurat la intrare arată și energia reactivă care poate fi facturată de furnizor.
Monitorizare specifică pentru containere IT. Într-un container etanș, cu densitate mare de putere, inerția termică este de ordinul minutelor: la defectarea sistemului de răcire, temperatura crește rapid, iar interogarea la 60 de secunde contează. Din același motiv, fiecare container are detecție de lichide pe traseele de apă, iar centralele de stingere sunt monitorizate inclusiv pentru starea de defect. Într-un amplasament fără personal permanent, telemetria ține locul verificărilor de rutină la fața locului.
De ce Claritech
Acest proiect utilizează Claritech FOCUS - platforma de monitorizare centralizată. Claritech FOCUS este utilizată pentru monitorizarea a peste 2.000 de site-uri telecom și peste 100 de locații de tip data center, în 8 țări. Platforma poate fi utilizată pentru săli IT, centre de date containerizate și rețele de site-uri distribuite.
