Despre proiect
Pentru un obiectiv cu sisteme de alimentare de rezervă pe baterii, am instalat un sistem Phoenix Broadband Technologies (PBT) pentru monitorizarea individuală a blocurilor de baterie.
Sistemul măsoară parametrii fiecărui bloc și transmite datele către platforma centralizată Claritech FOCUS. Monitorizarea individuală permite identificarea blocurilor degradate, a dezechilibrelor dintre baterii și a modificărilor de comportament în timp.
Claritech integrează soluții PBT în proiecte de monitorizare din 2017.
Cerințele proiectului
Starea unui string de baterii depinde de starea fiecărui bloc din componența sa. Un bloc degradat poate reduce autonomia disponibilă a întregului string.
Verificările manuale periodice oferă informații doar la momentul măsurării. Între două verificări pot apărea modificări ale admitanței interne, temperaturii sau tensiunii unui bloc, fără ca acestea să fie evidente din măsurarea tensiunii totale a stringului.
Monitorizarea continuă permite urmărirea acestor parametri în timp și identificarea bateriilor care necesită verificare sau înlocuire. Mentenanța poate fi astfel planificată în funcție de starea reală a bateriilor.
Soluția

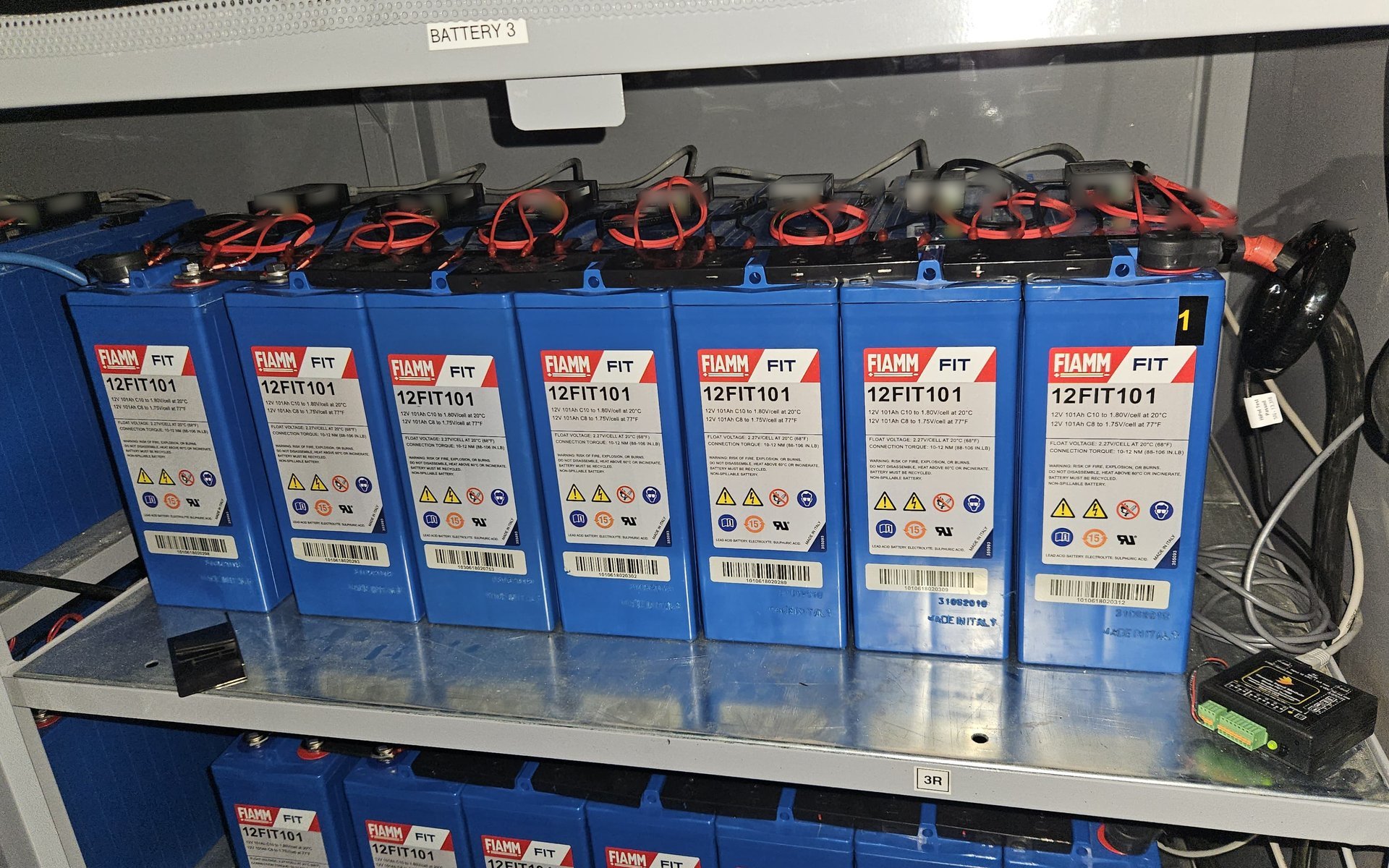

Am echipat peste 120 de blocuri de 12 V, organizate în trei stringuri, cu senzori PBT montați direct pe baterii. Sistemul monitorizează atât baterii front-terminal utilizate în instalații telecom, cât și baterii high-rate din sistemul UPS.
Senzorii sunt conectați prin cablare la un controler PBT SC4. Controlerul centralizează măsurătorile și le transmite prin SNMP către Claritech FOCUS.
Monitorizarea fiecărui bloc
Fiecare senzor măsoară tensiunea blocului, admitanța internă și temperatura la bornă. Urmărirea acestor valori în timp permite identificarea diferențelor dintre blocuri și a tendințelor de degradare.
Fiecare baterie este identificată individual, astfel încât o alarmă poate fi asociată direct blocului care a generat-o.
Curentul fiecărui string
Traductoare de curent monitorizează separat curentul de încărcare și de descărcare pentru fiecare dintre cele trei stringuri.
Datele permit compararea comportamentului stringurilor în timpul încărcării și descărcării și identificarea eventualelor diferențe între acestea.
Controlerul PBT SC4
Controlerul SC4 colectează datele de la senzori și traductoarele de curent și aplică pragurile configurate pentru parametrii monitorizați.
Datele și alarmele sunt disponibile prin interfața web locală și pot fi transmise către sisteme externe prin SNMP.
Integrare în Claritech FOCUS
Datele PBT sunt integrate în Claritech FOCUS împreună cu ceilalți parametri ai infrastructurii monitorizate.
Platforma permite vizualizarea valorilor curente, a istoricului fiecărui bloc și a alarmelor generate la depășirea pragurilor configurate. Echipa de operare poate identifica direct bateria sau stringul care necesită verificare și eventuală înlocuire.

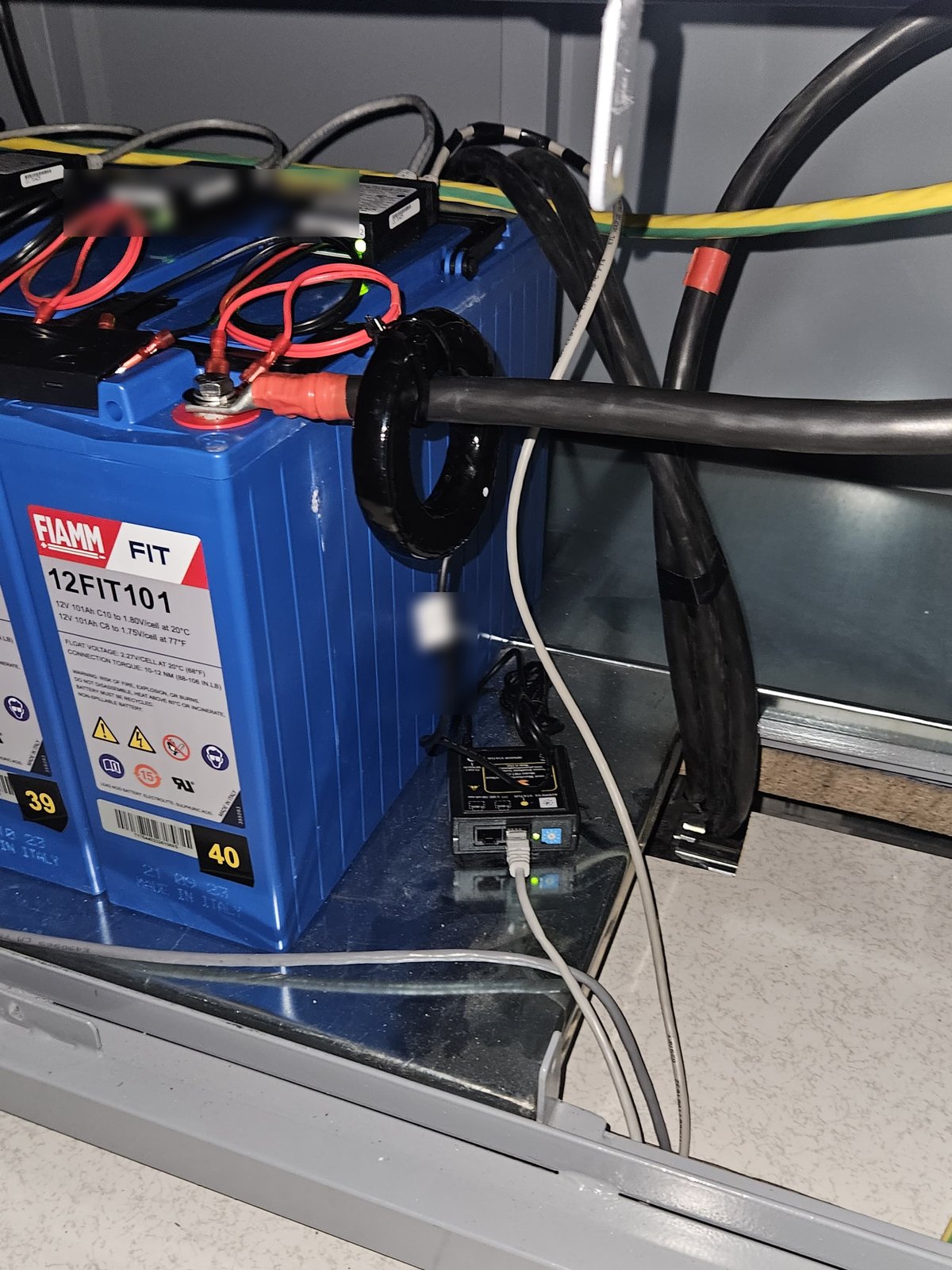

Senzor pe fiecare bloc și traductor de curent pe string - măsurare completă, cu conectare rapidă, pe bornele existente.

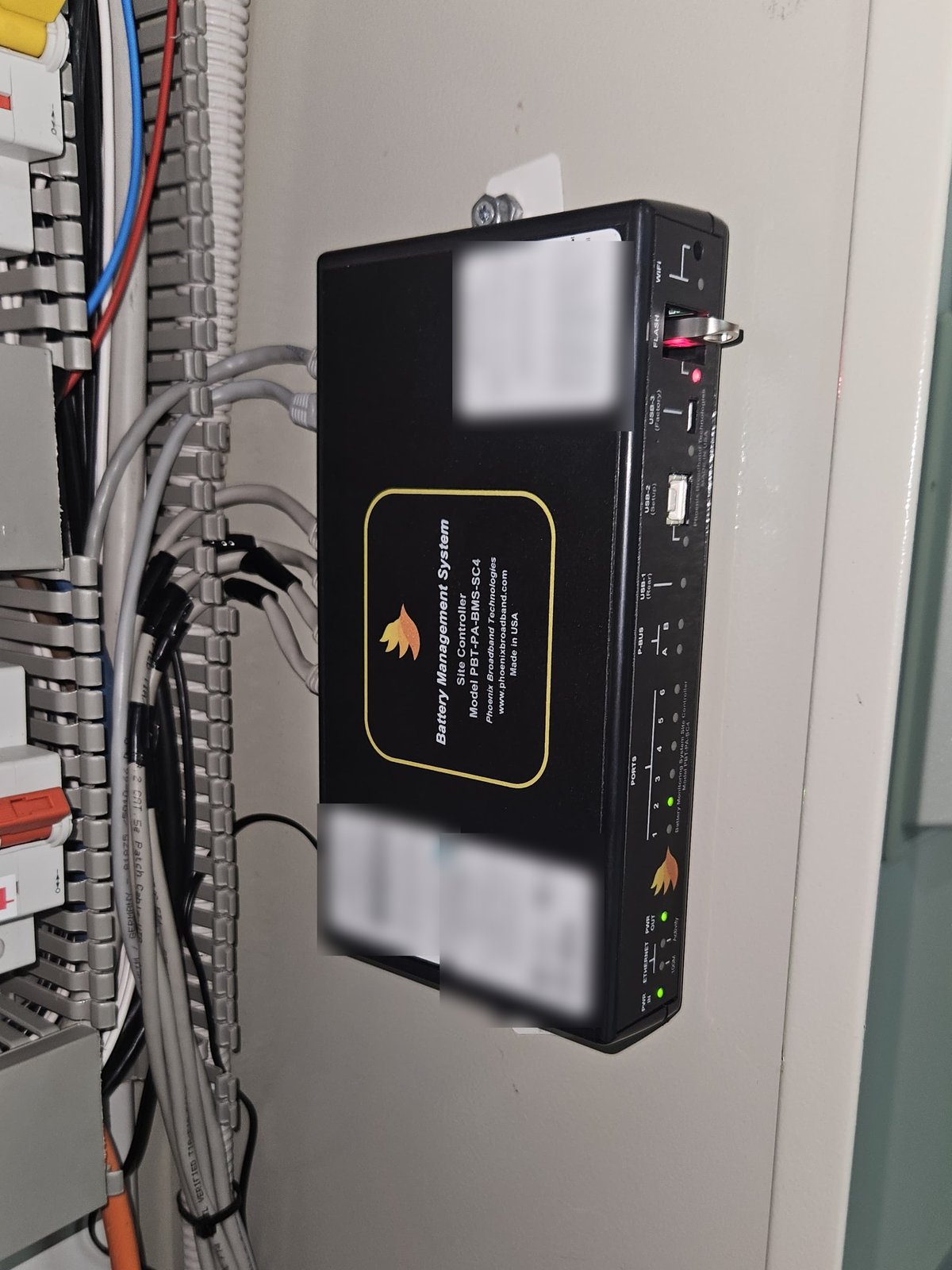

Controlerul de site SC4 - punctul de colectare al întregii rețele de senzori, cu interfață web și integrare SNMP.
Ce am livrat
| Componentă | Detalii |
|---|---|
| Senzori de baterie PBT | 121 de senzori pe blocuri de 12 V - tensiune, admitanță internă și temperatura bornei, cu conectare rapidă |
| Controler de site PBT SC4 | Colectarea datelor de la toți senzorii, praguri de alarmare, interfață web locală și integrare SNMP |
| Măsurare de curent pe string | Trei sisteme cu traductor toroidal - curentul de încărcare și de descărcare al fiecărui string |
| Temperatura ambientală | Senzor extern de temperatură și modul de intrări auxiliare, pentru corelarea condițiilor din cameră cu starea bateriilor |
| Cablare dedicată | Kituri de cablu dedicate, cu trasee ordonate pe rafturile cabinetelor |
| Integrare Claritech FOCUS | Date și alarme în dashboard-ul central, alături de restul infrastructurii site-ului |

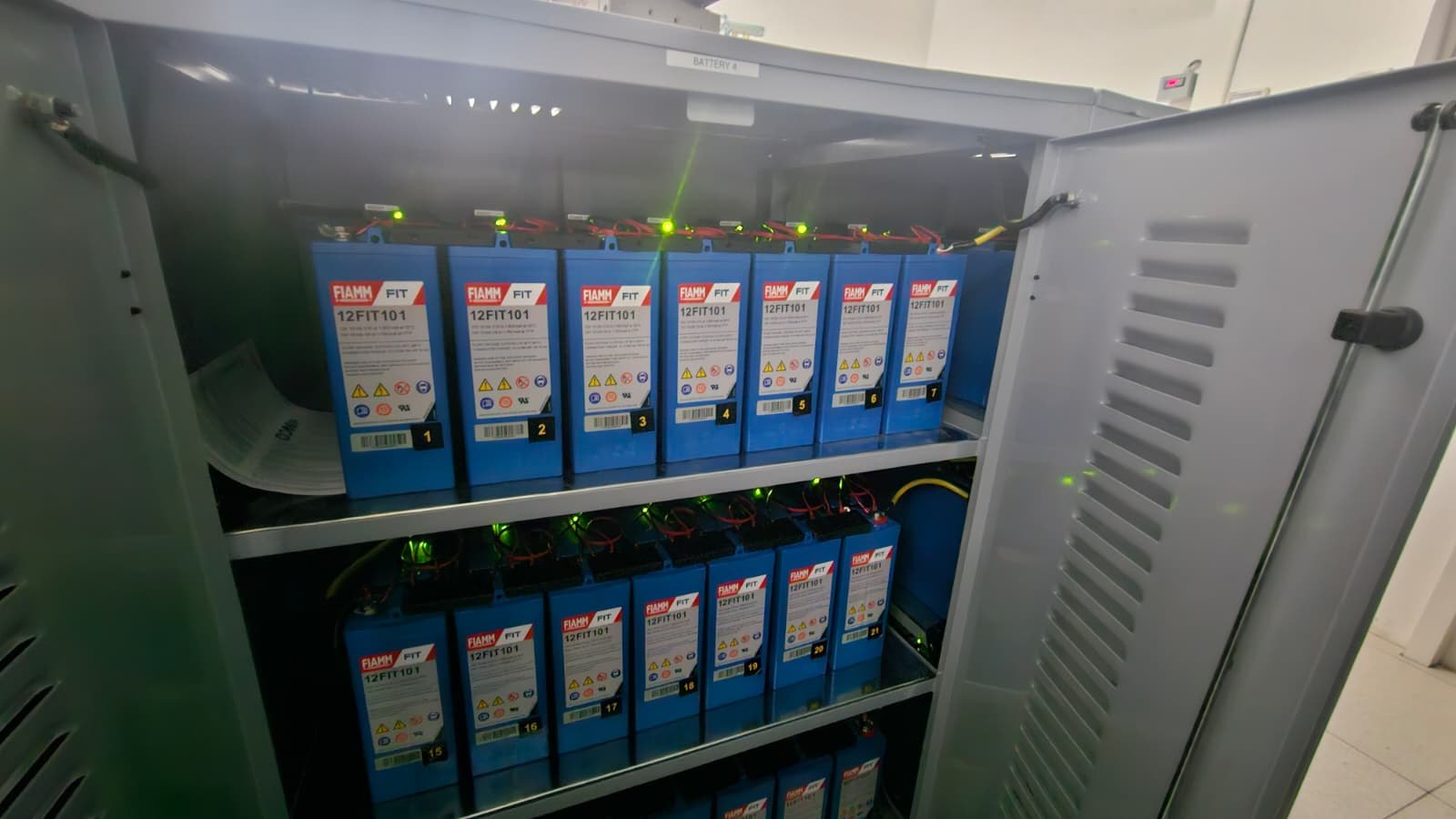

La punerea în funcțiune, LED-ul fiecărui senzor confirmă comunicația - iar valorile măsurate devin referința față de care se urmărește îmbătrânirea.
Rezultatele
Vizibilitate la nivel de bloc. Starea bancului nu se mai deduce din tensiunea totală a stringului: fiecare baterie are propria măsurătoare de tensiune, admitanță și temperatură, cu istoric.
Identificarea degradării. Admitanța internă scade pe măsură ce un bloc îmbătrânește. Tendința se vede în date, de regulă, cu mult înaintea unui defect, iar înlocuirile se planifică punctual - doar blocurile uzate, nu stringul întreg pe calendar.
Referință inițială. Valorile măsurate la punerea în funcțiune formează baza de comparație pentru toată durata de viață a bancului de baterii.
Mai puține vizite de rutină. Starea bateriilor se citește de la distanță, din FOCUS. Deplasările la fața locului rămân pentru intervenții, nu pentru măsurători periodice.
De ce Claritech
Monitorizarea bateriilor din acest proiect intră în Claritech FOCUS - platforma de monitorizare centralizată, prin care monitorizăm peste 2.000 de site-uri telecom și peste 100 de locații de tip data center, în 8 țări. Bateriile ajung în același dashboard cu electroalimentarea, răcirea și celelalte subsisteme ale site-ului - iar experiența noastră cu tehnologia PBT datează din 2017.
