Centru R&D automotive - semnal GPS în interiorul clădirii

Rețea de re-radiere GPS într-un centru de cercetare-dezvoltare automotive - de la 0-1 sateliți fără fix, la un fix cu 44 din 54 de sateliți și precizie de 9,9 m în interior, cu antenă donor pe terasă și distribuție de la subsol până la etajele superioare.

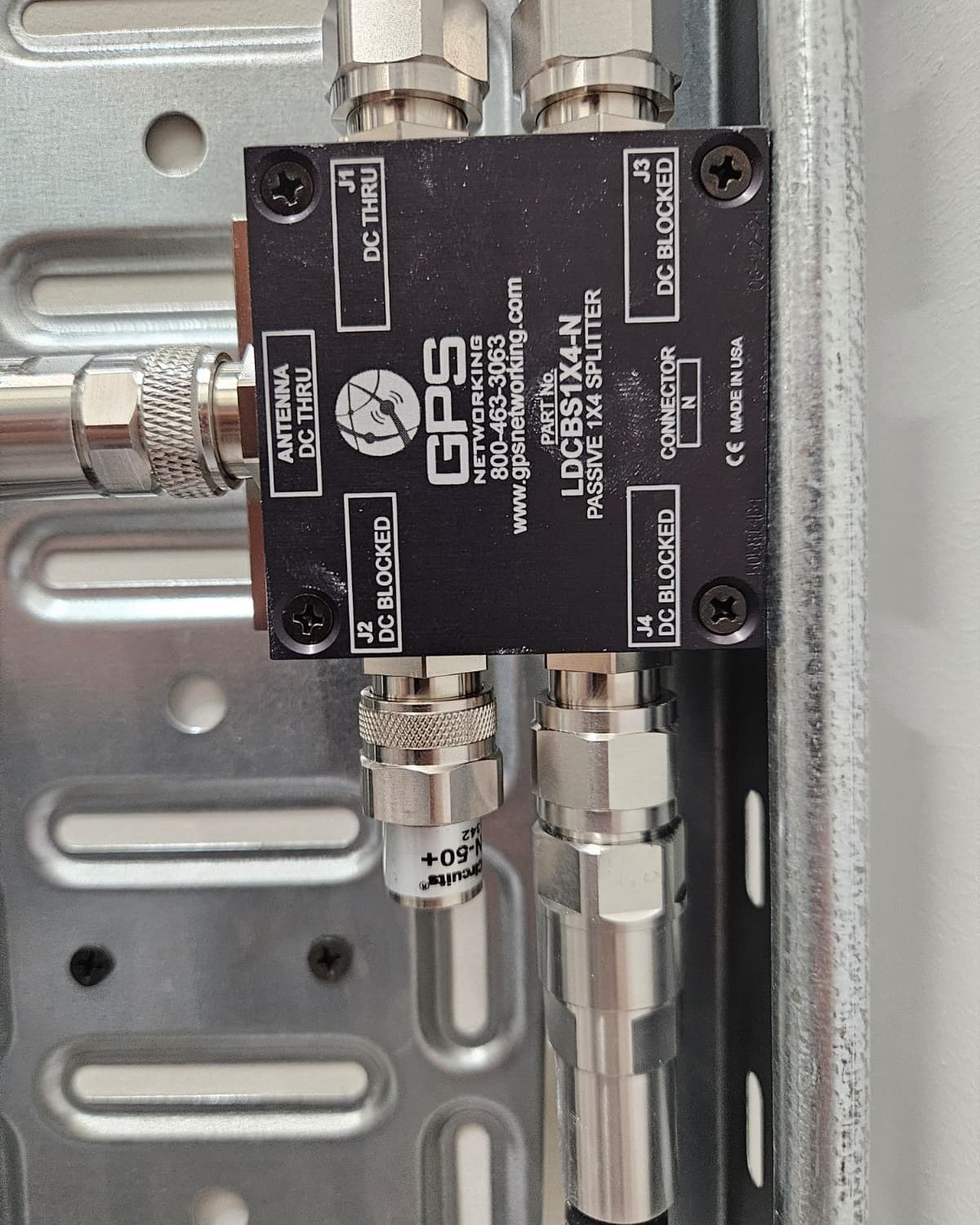

Splitter GPS pasiv cu 4 căi montat pe traseul de cabluri, cu conectori N — Centru R&D automotive - semnal GPS în interiorul clădirii Glisează pentru info →

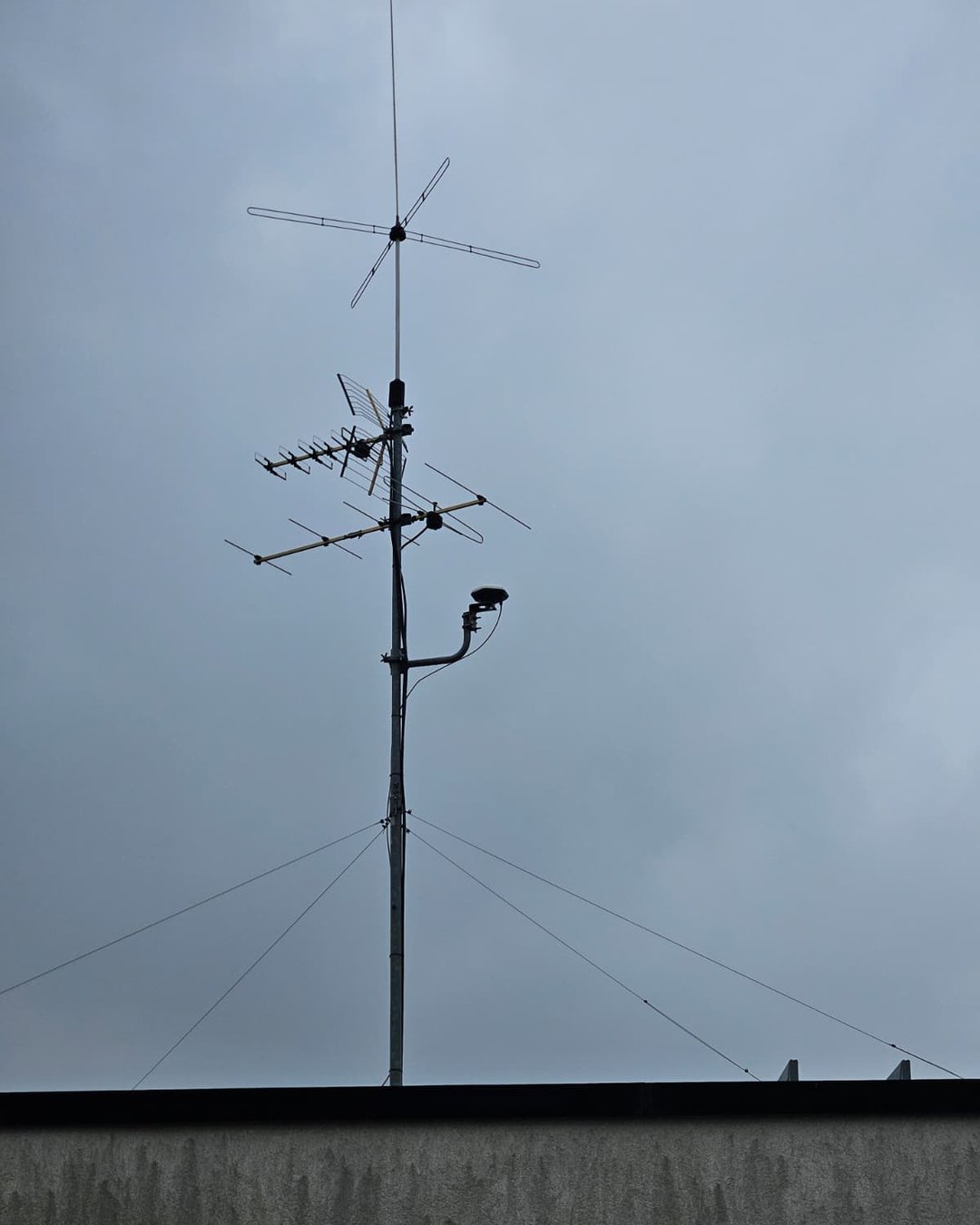

Pilon pe acoperiș cu antena donor GPS montată pe un braț, pe fundalul cerului — Antena donor de pe terasă - semnalul GPS recepționat aici este distribuit și re-radiat în interiorul clădirii.

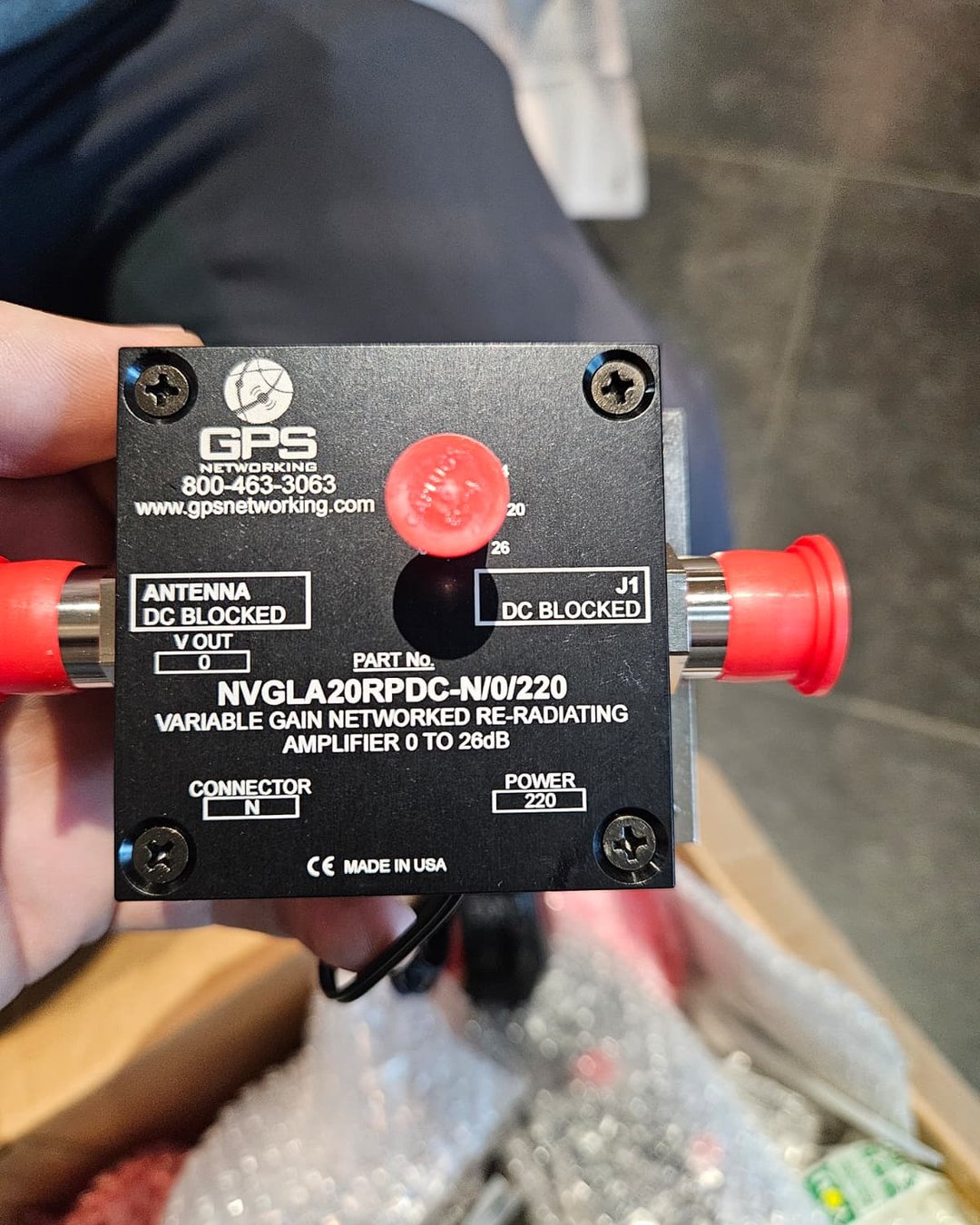

Eticheta unui amplificator re-radiant GPS cu câștig variabil 0-26 dB, ținut în mână la instalare — Amplificator re-radiant GPS cu câștig variabil 0-26 dB (GPS Networking, produs în SUA) - nivelul fiecărei zone se reglează individual.

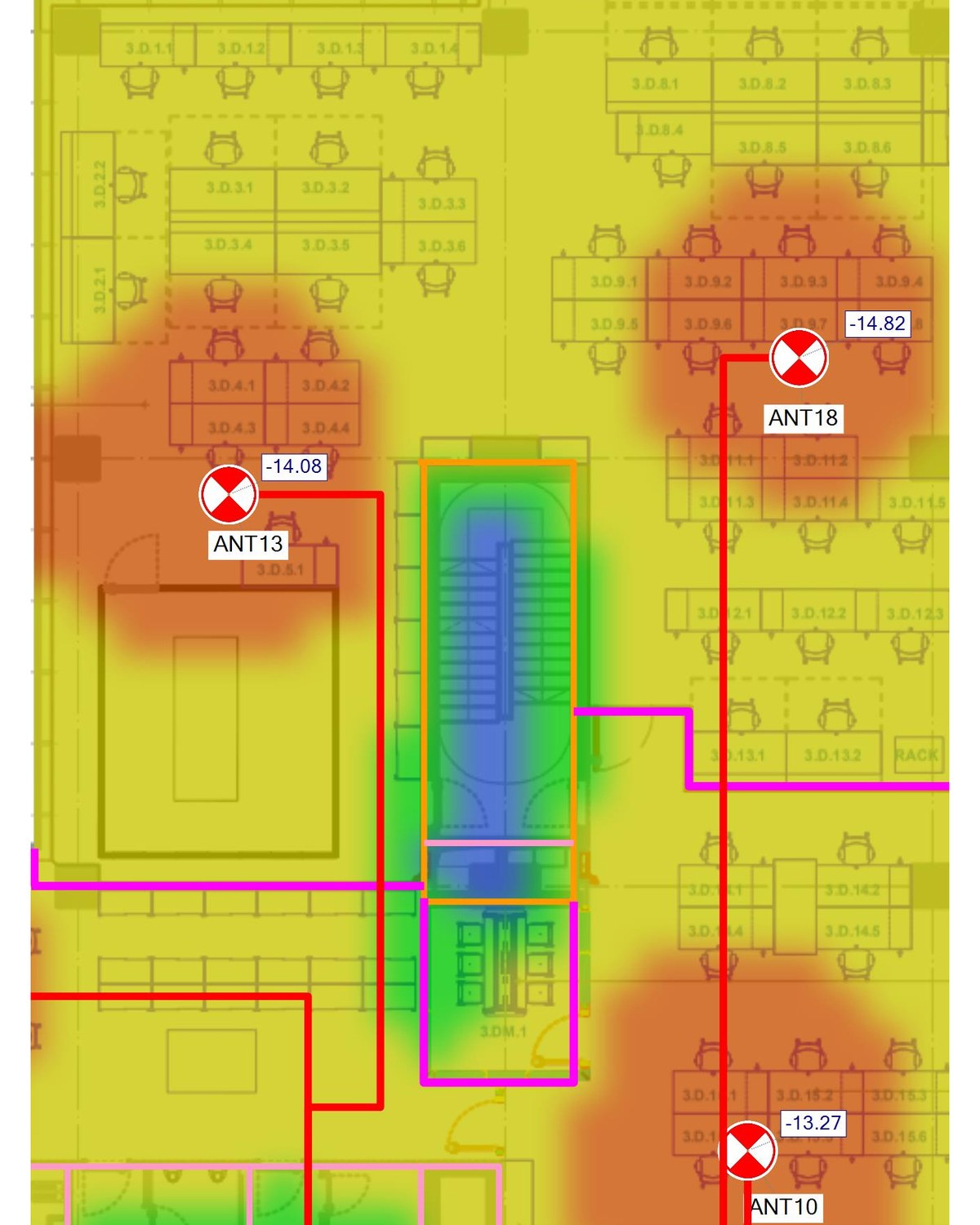

Hartă de nivel a semnalului GPS pe planul unui etaj de birouri, cu pozițiile antenelor — Harta de acoperire radio pe un etaj de birouri: fiecare antenă asigură acoperire pe zone specifice, cu nivelurile necesare pentru recepția GPS.

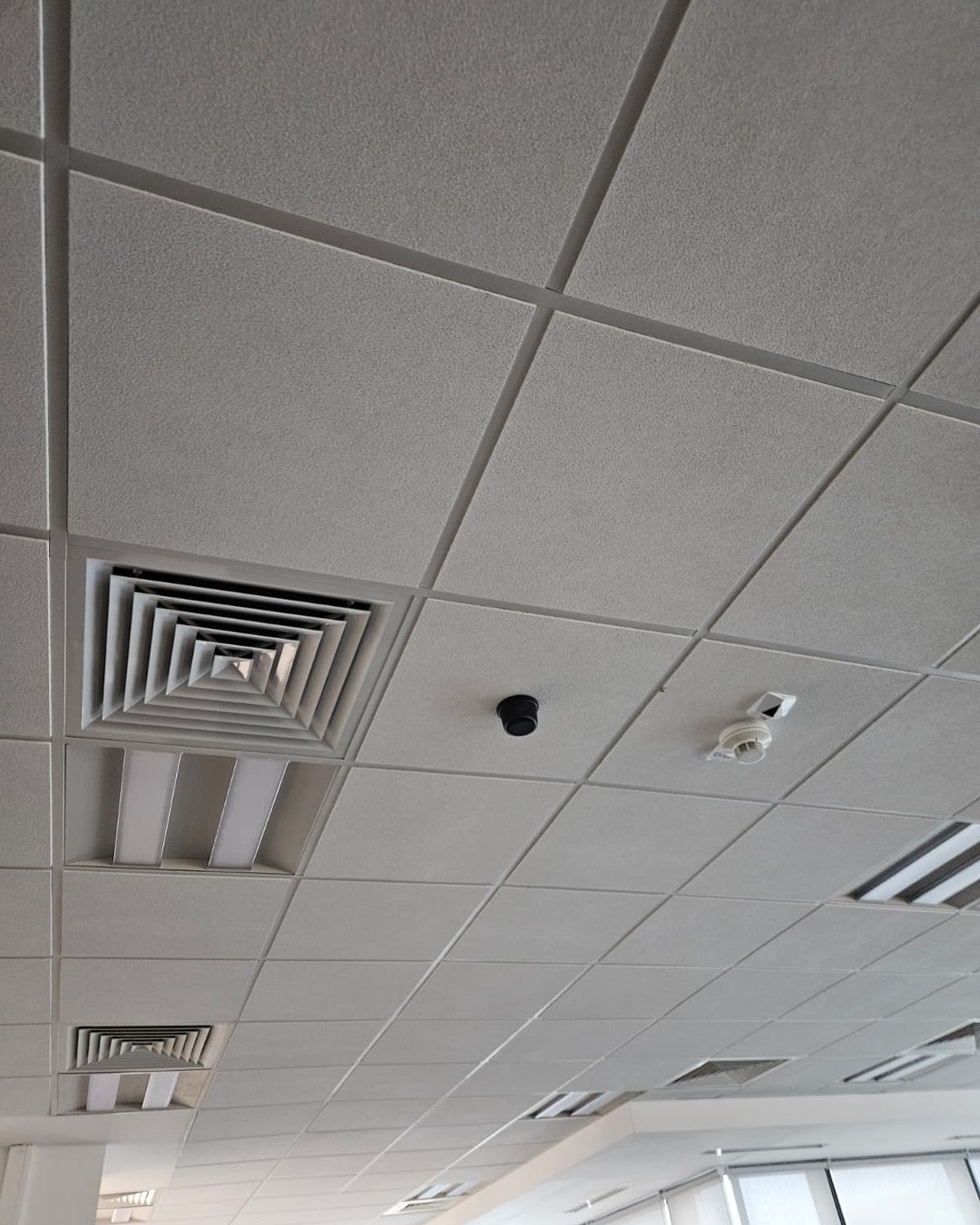

Antenă GPS re-radiantă montată pe tavanul casetat al unui birou open-space — Pentru re-radierea semnalului s-au folosit antene specializate, cu polarizare circulară, montate pe tavanul casetat în zonele de interes pentru clientul final.

Un proiect similar?

Discutați cu un specialist Acoperire radio indoor / DAS →

Pe scurt

Într-un centru de cercetare-dezvoltare automotive, inginerii care dezvoltă și testează echipamente cu GPS nu aveau semnal suficient pentru testarea funcționării echipamentelor, în general se recepționau 0-1 sateliți, fără fix. Claritech a construit o rețea de re-radiere GPS la nivelul etajelor ocupate de client: antenă donor pe terasă, rack de distribuție care deservește subsolul și etajele, amplificatoare re-radiante cu câștig variabil 0-26 dB, splittere amplificate cu 8 căi (18 dB) și antene discrete în tavanele birourilor. La punerea în funcțiune, măsurătorile din interior au arătat un fix cu 44 din 54 de sateliți vizibili și o precizie de 9,9 m, cu valori similare în toate punctele de test. Re-radierea GPS în interior a fost implementată pe baza unui proiect radio cu simularea hărții de acoperire și cu măsurători înainte/după în fiecare zonă.
