Despre proiect

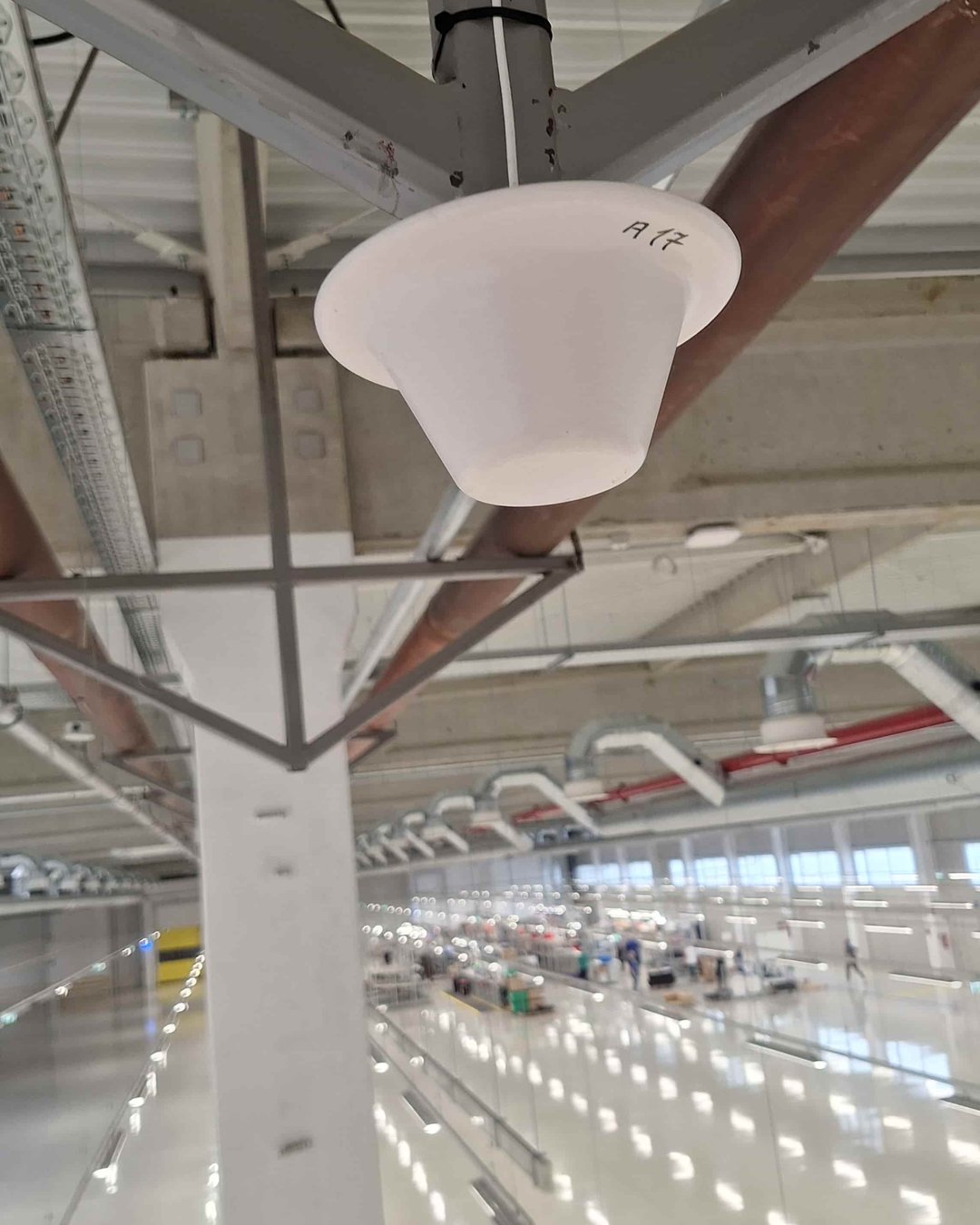

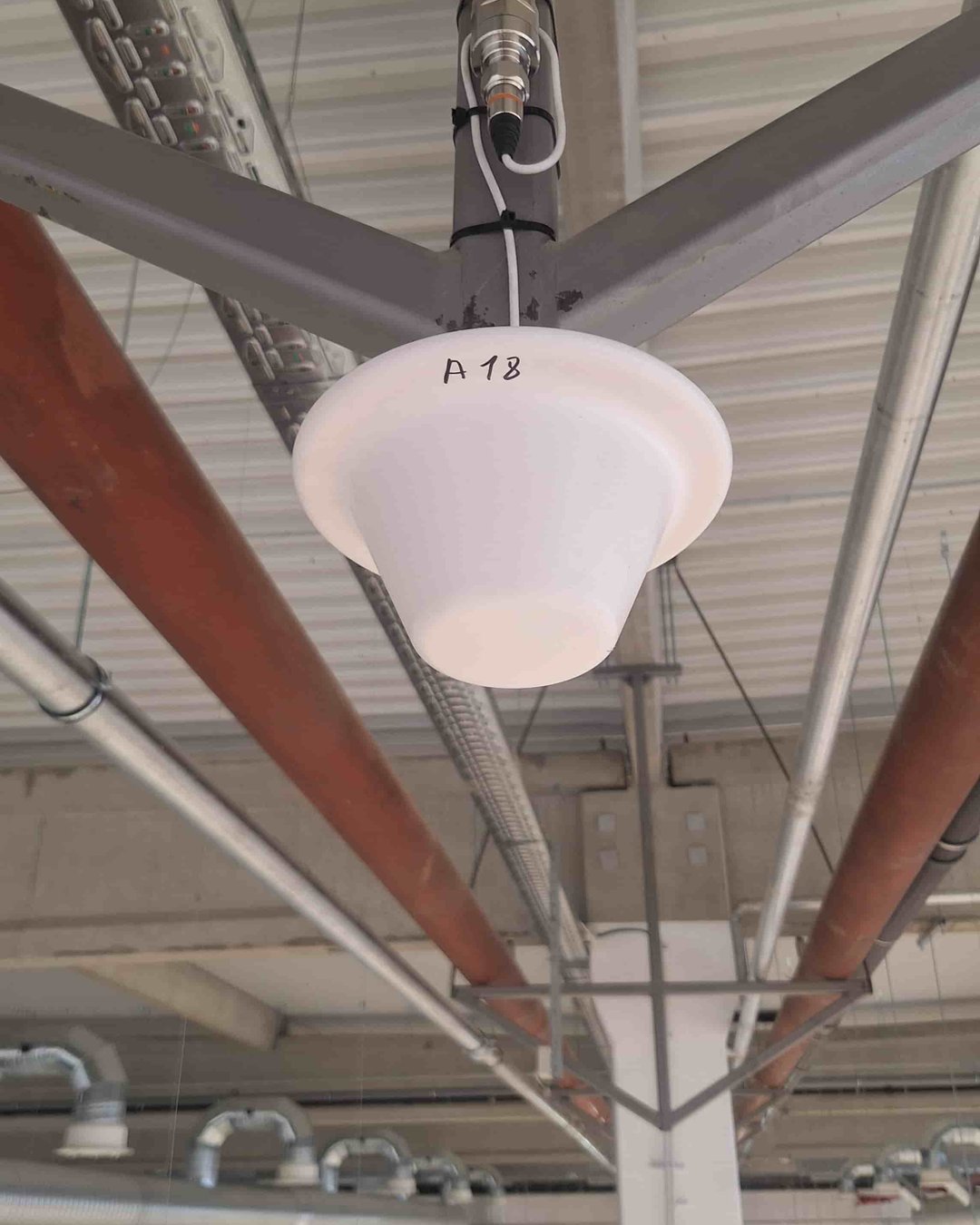

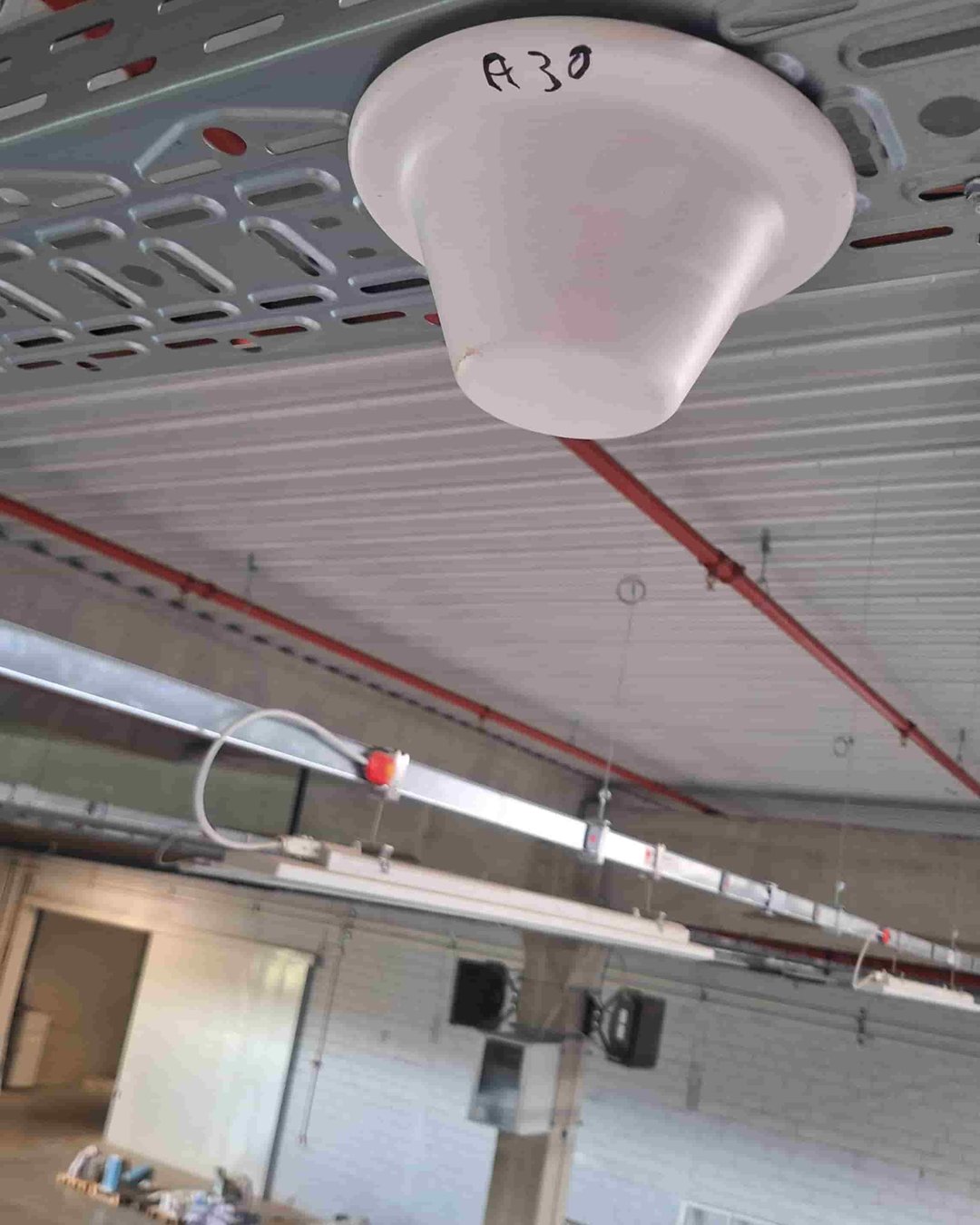

Pentru unul dintre principalii operatori de telefonie mobilă, Claritech a proiectat și instalat în 2024 un sistem DAS 2G/4G (GSM/LTE) într-o fabrică de electrocasnice: 47 de antene interioare, împărțite în două sectoare radio, pe benzile de 800/900/1800/2100 MHz. Acoperirea cuprinde halele de producție, zonele de depozitare cu rafturi înalte și birourile, pe două niveluri, pe un singur sistem.
Cerințele proiectului
Fabrica funcționează în producție continuă, iar lucrările de instalare nu puteau întrerupe activitatea. Suprafața mare a cerut împărțirea în două sectoare radio, fiecare cu propria capacitate. Traseele rețelei pasive au folosit paturile de cabluri existente ale halelor, iar pentru echipamentele de pe acoperiș nu era permisă perforarea membranei.
Soluția
Două sectoare, două rack-uri

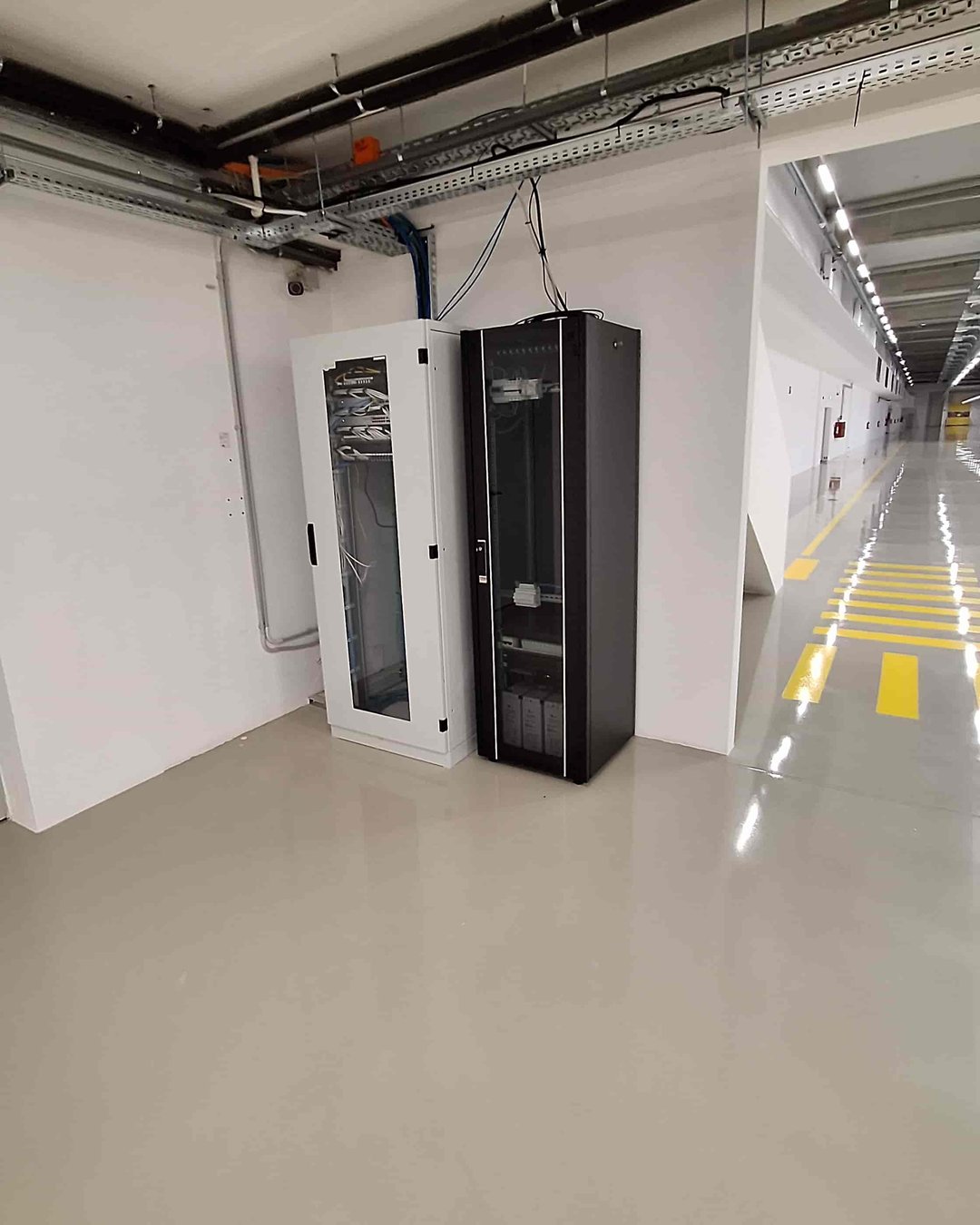

Un rack principal și un rack secundar alimentat prin aproximativ 300 m de fibră optică, fiecare cu câte două unități radio - fiecare jumătate a fabricii are propriul sector radio.
Rețea pasivă pe traseele existente

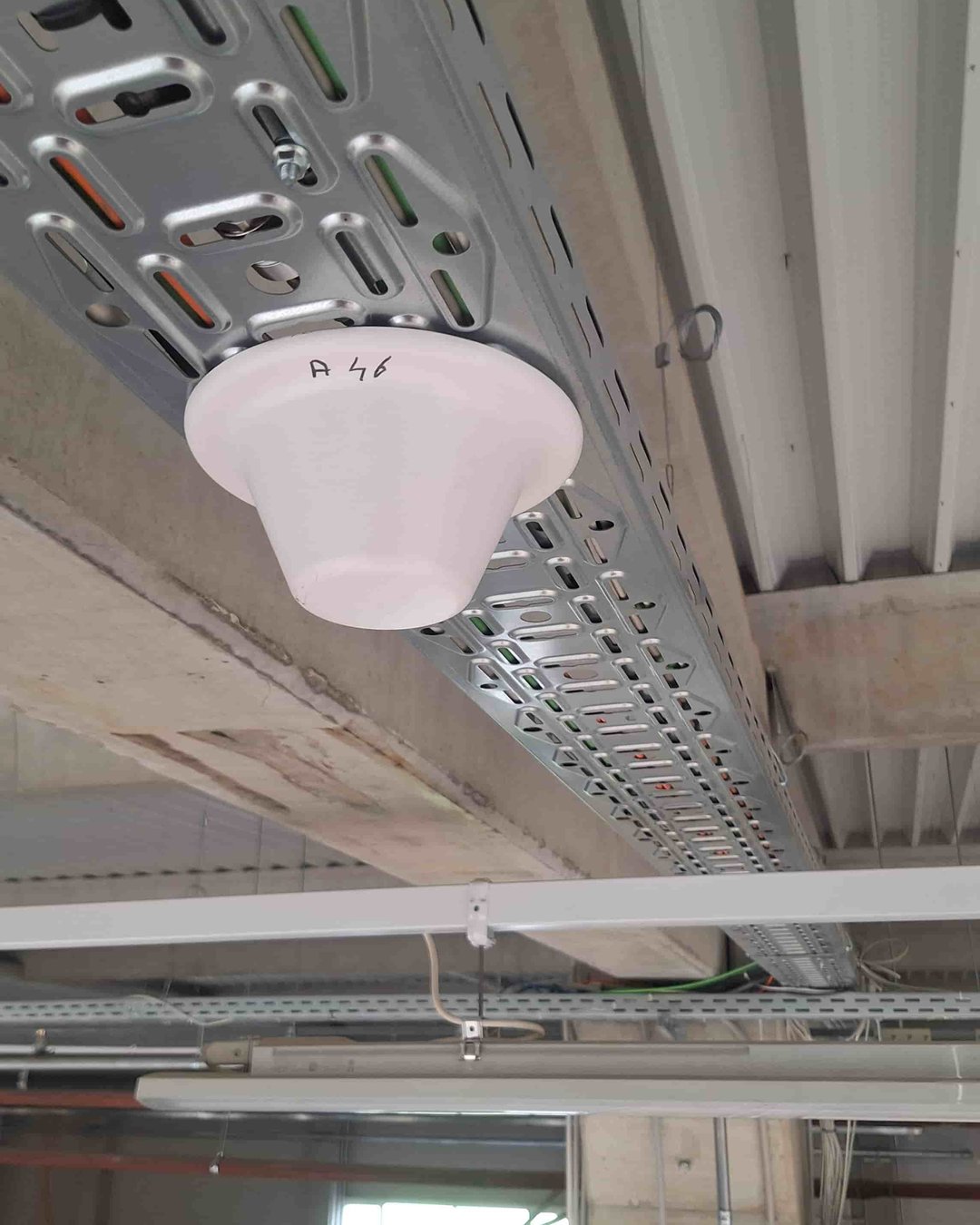

Aproximativ 1.865 m de fider coaxial - 1.395 m de 7/8” și 470 m de 1/2” - cu 24 de splittere și 21 de tappere, instalate pe paturile de cabluri existente, fără a opri producția.
Amprentă minimă
Întregul echipament al operatorului ocupă circa 10 m²: două rack-uri închise, cu alimentare -48 VDC și baterii proprii.
Transmisie prin microunde
Rețeaua de transmisiuni este implementată printr-o legătură radio pe microunde, montată pe acoperiș pe un suport cu balast, fără perforarea membranei.
Ce am livrat
| Componentă | Detalii |
|---|---|
| Antene indoor | 47 (omnidirecționale și de tip panou) |
| Sectoare radio | 2, pe benzile 800/900/1800/2100 MHz (2G/4G) |
| Cablu coaxial | ~1.865 m (1.395 m de 7/8” + 470 m de 1/2”) |
| Distribuție pasivă | 24 de splittere și 21 de tappere (-7/-10 dB) |
| Fibră optică | ~300 m, între rack-ul principal și rack-ul secundar |
| Rack-uri | 2 închise, fiecare cu două unități radio, -48 VDC și baterii |
| Acoperire | hale de producție, depozitare cu rafturi înalte și birouri |
Rezultatele
Capacitate distribuită. Două sectoare radio înseamnă că fiecare jumătate a fabricii are propria capacitate - traficul unei zone nu încetinește viteza de transfer a celeilalte.
Execuție fără oprirea producției. Rețeaua pasivă a fost instalată pe traseele existente, cu lucrările coordonate cu activitatea fabricii.
Amprentă minimă pentru operator. Circa 10 m² pentru întregul echipament, în două rack-uri închise.
Un singur sistem pentru toate spațiile. De la halele de producție la birouri, aceeași rețea de antene, la nivelurile de semnal proiectate.
De ce Claritech
Pentru facilitățile industriale, acoperim hale, depozite și birouri dintr-un singur sistem, fără a opri producția - peste 40.000 de antene instalate, începând din 2007. Vedeți portofoliul de proiecte DAS →
