Despre proiect
Într-un depozit logistic cu clădire de birouri, Claritech a proiectat și instalat un sistem DAS pasiv 2G/4G pentru unul dintre principalii operatori de telefonie mobilă: 31 de antene interioare, în 6 zone de acoperire repartizate în hala de depozitare și pe cele trei niveluri de birouri, alimentate dintr-un singur rack tehnic.
Cerințele proiectului
Terminalele de scanare și convorbirile de voce din hală au nevoie de un nivel de semnal stabil printre rafturile înalte, iar cele trei niveluri de birouri au cerințele lor proprii de acoperire. Proiectul a cerut o rețea pasivă dimensionată pe zone, cu benzile de 800 și 1800 MHz combinate pe aceeași rețea de antene, precum și verificarea nivelurilor la recepția lucrării.
Soluția
31 de antene în 6 zone
Hala de depozitare și trei niveluri de birouri, împărțite în zone, fiecare cu antenele ei - toate alimentate dintr-o singură cameră tehnică.
Rețea pasivă echilibrată

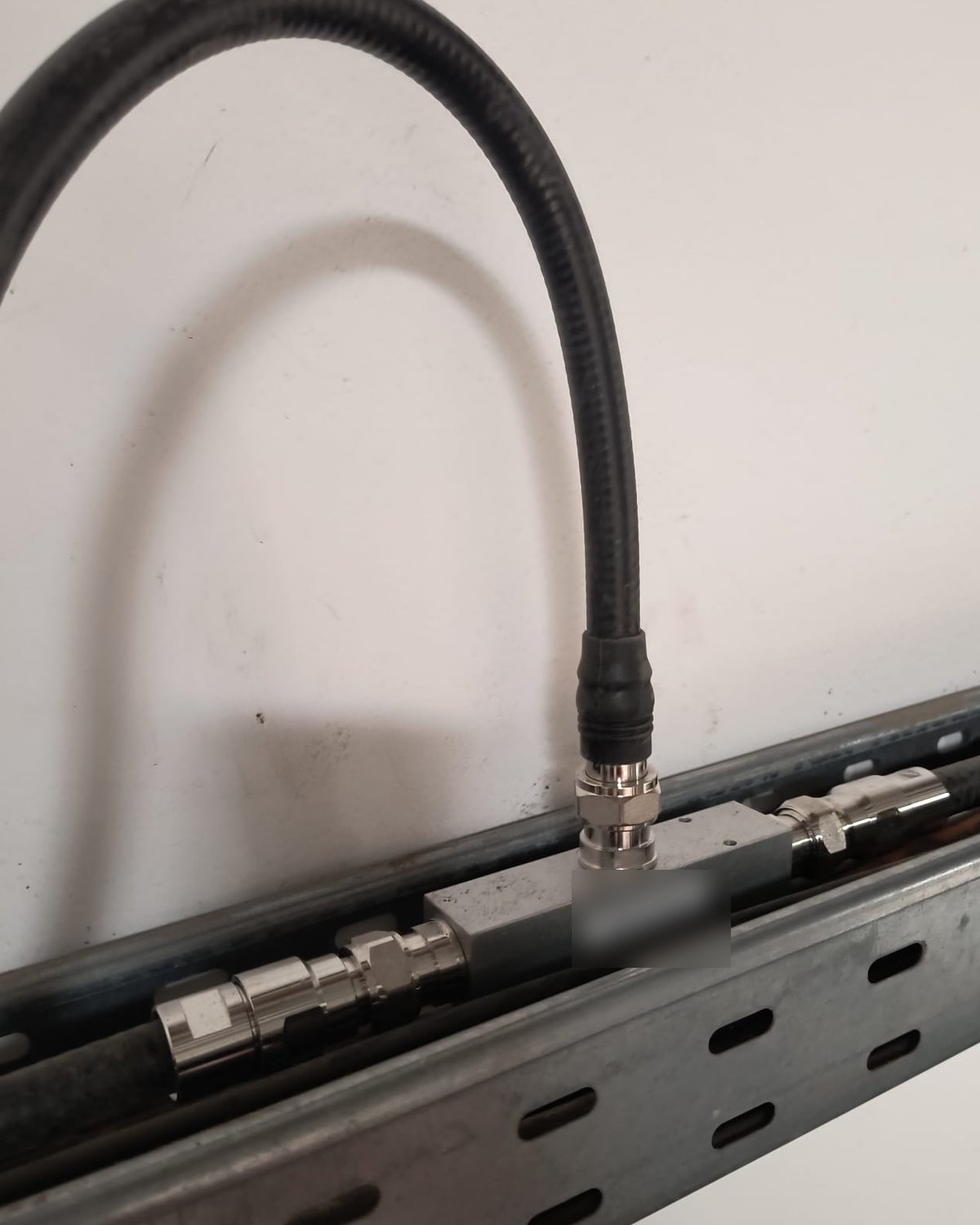

Circa 909 m de cablu coaxial: 465 m de fider 7/8” în 12 trasee (cel mai lung de 70 m) și 444 m de 1/2” în 47 de trasee, echilibrate cu tappere de -7/-10 dB și splittere 1:2 și 1:3.
Dual-band pe o singură rețea
Benzile de 800 și 1800 MHz (2G/4G), combinate printr-un combiner dual-band pe aceeași rețea de antene.
Un singur rack tehnic
Rack de 42U cu BBU, două unități radio, ODF și alimentare -48 VDC cu 4 baterii, la o putere instalată de 3 kW.
Ce am livrat
| Componentă | Detalii |
|---|---|
| Antene indoor | 31 |
| Zone de acoperire | 6, în hala de depozitare și pe trei niveluri de birouri |
| Cablu coaxial | ~909 m (465 m de 7/8” în 12 trasee + 444 m de 1/2” în 47) |
| Distribuție pasivă | tappere de -7/-10 dB și splittere 1:2 / 1:3 |
| Benzi | 800 + 1800 MHz (2G/4G), combinate dual-band |
| Rack tehnic | 42U: BBU, două unități radio, ODF, -48 VDC cu 4 baterii |
| Verificare la recepție | walk-test LTE: RSRP -76 dBm, SINR 36 în hală |
Rezultatele
Acoperire verificată la recepție. Măsurătorile walk-test din hală au confirmat RSRP -76 dBm și SINR 36 pentru LTE, printre culoarele de rafturi.
Nivel uniform pe zone. Rețeaua pasivă echilibrată pe tappere și splittere aduce fiecare zonă la nivelul proiectat.
O singură cameră tehnică. Hala și cele trei niveluri de birouri, deservite din același rack de 42U.
