Cluj Arena - acoperire multibandă

23 de antene de stadion multibandă acoperă tribunele Cluj Arena pe patru benzi de frecvență (1800/2100/2600/3500 MHz), cu 92 de sisteme radiante și zone de handoff validate prin simulare înainte de montaj.

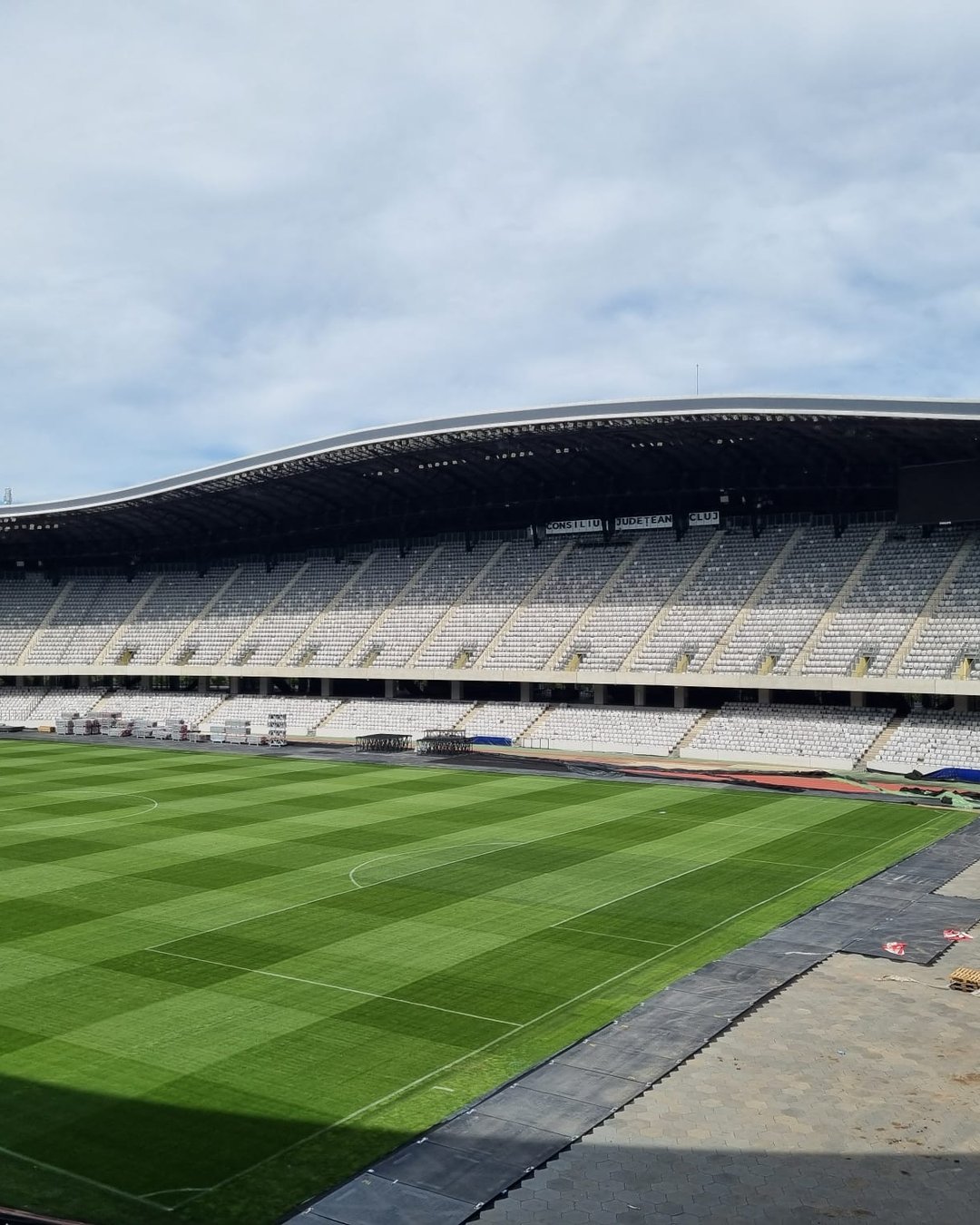

Tribuna principală a Cluj Arena văzută de la nivelul gazonului, cu acoperișul curbat deasupra scaunelor albe — Cluj Arena - acoperire multibandă Glisează pentru info →

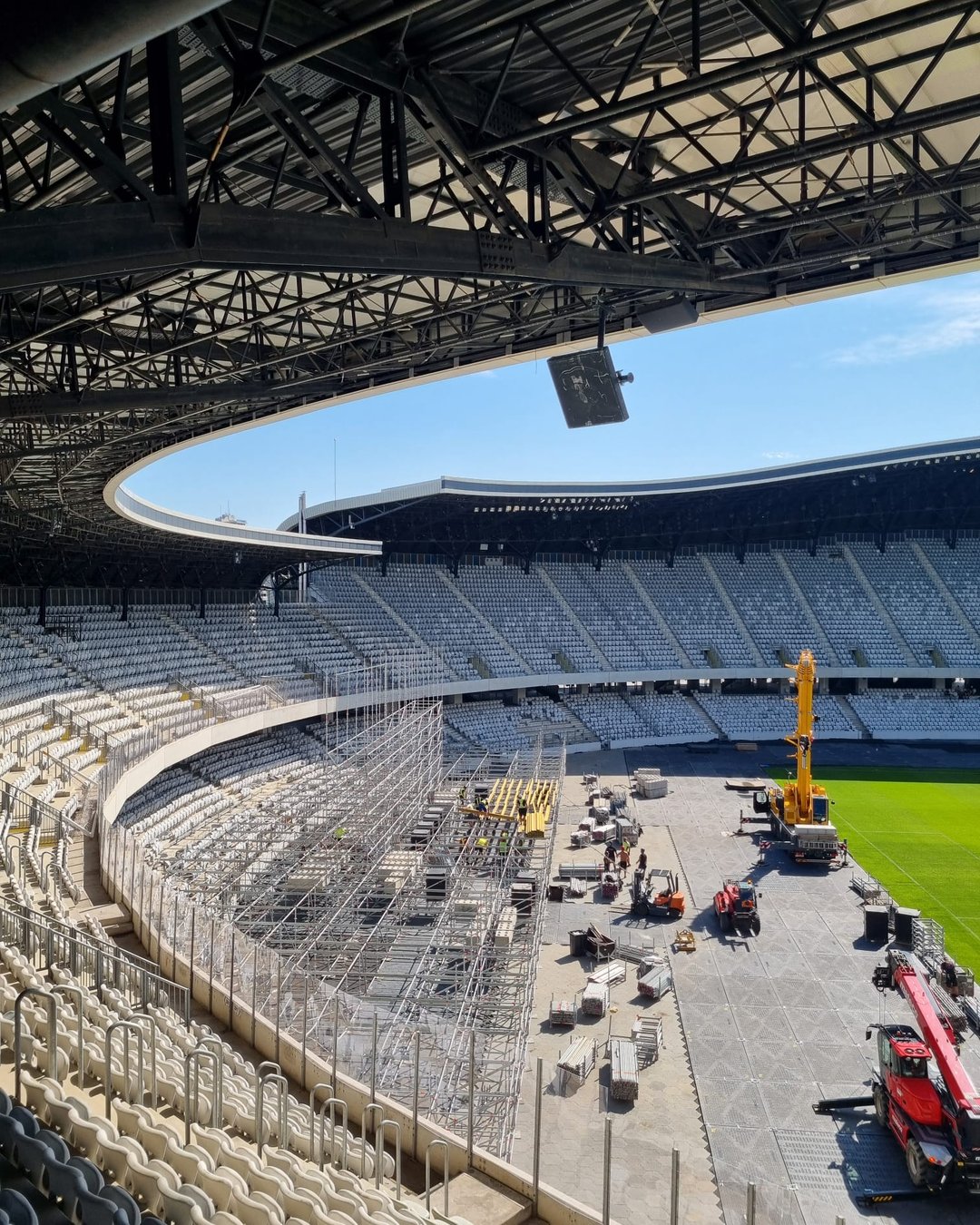

Vedere din tribună spre gazonul protejat al Cluj Arena, cu macarale și utilaje de ridicat în fereastra de instalare — Fereastra de instalare: macarale și nacele pe gazonul protejat - pentru montajul celor 23 de antene pe inelul acoperișului.

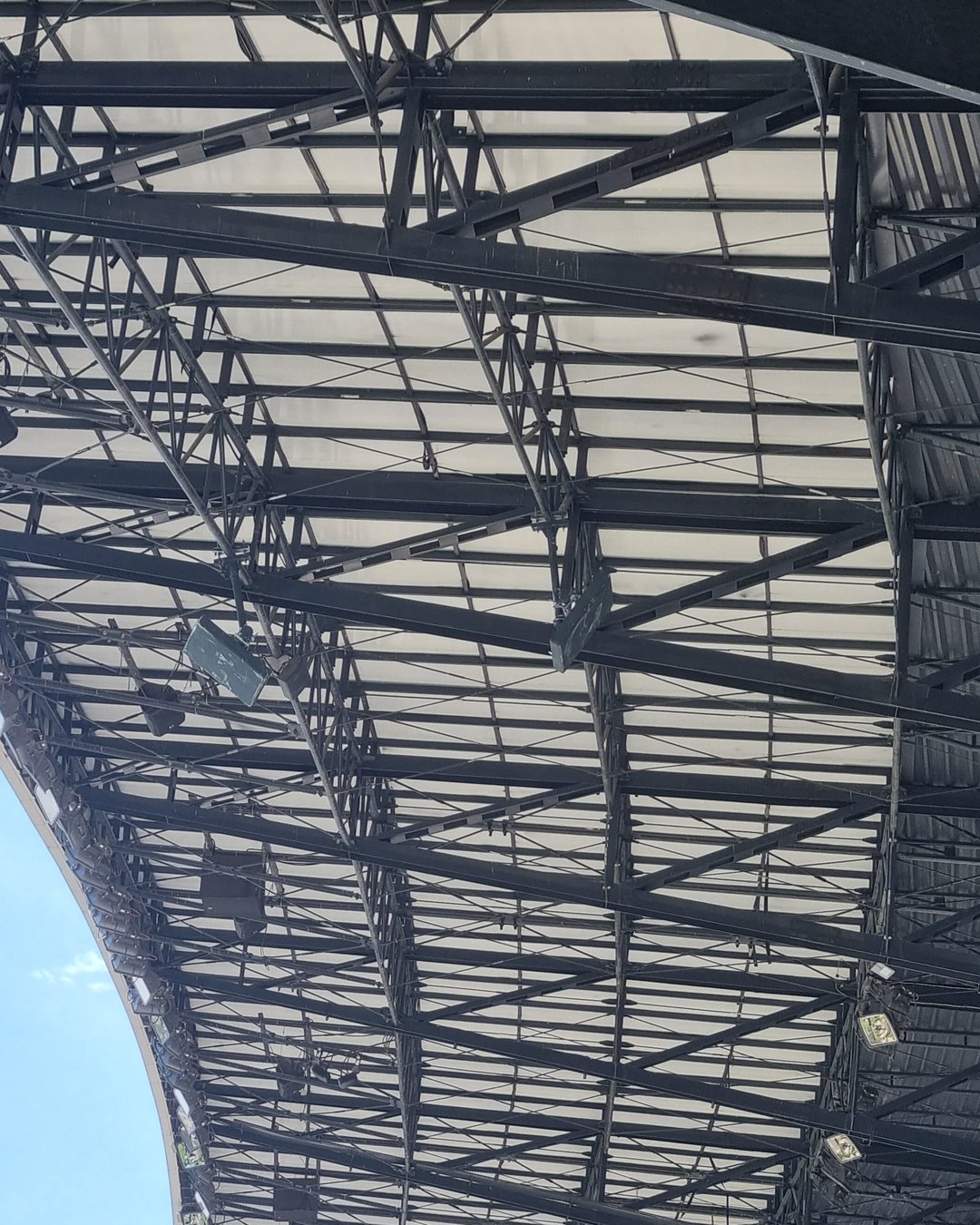

Structura metalică arcuită a acoperișului Cluj Arena, cu antene DAS montate printre proiectoarele nocturnei — Antenele de stadion integrate în structura acoperișului, printre proiectoare - fiecare poziție radiază patru benzi, de la 694-960 MHz până la 3300-3800 MHz (5G).

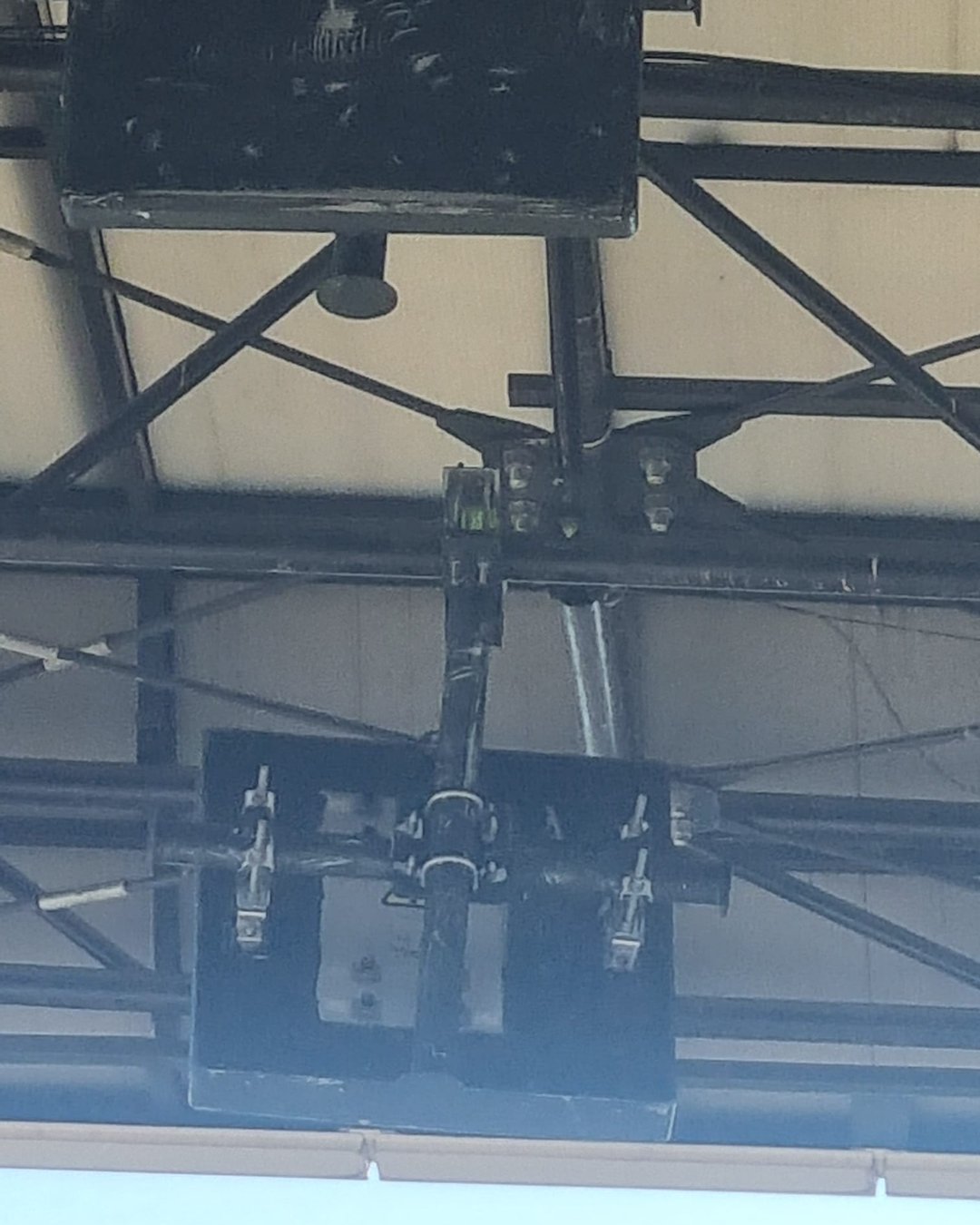

Detaliu al unei antene de stadion fixate pe o placă metalică neagră, prinsă de structura acoperișului — Lucru la înălțime: plăci de montaj personalizate, fixate pe oțelul curbat al fermelor - fiecare antenă cântărește 33,8 kg și suportă 100 W pe port.

Un proiect similar?

Discutați cu un specialist Acoperire radio indoor / DAS →

Pe scurt

Un stadion în aer liber, acoperit cu 23 de antene de stadion multibandă: la Cluj Arena, Claritech a instalat, pentru unul dintre principalii operatori de telefonie mobilă, antene CommScope RVVSS-50M-F cu 10 porturi, montate pe structura metalică a acoperișului, deasupra tribunelor. Fiecare poziție radiază patru benzi de frecvență - 1800, 2100 și 2600 MHz plus 3500 MHz (5G) - în total 92 de sisteme radiante, cu diagrame rectangulare cu tăiere abruptă, care iluminează fiecare câte un sector de tribună. Distribuția se face prin fidere HELIAX AVA5RK-50FX de 7/8” și jumpere LDF4RK-50A de 1/2”, din zone de echipamente distribuite pe inelul de circulație. Zonele de handoff dintre sectoare au fost proiectate și validate prin simulare înainte de montaj: marjă de peste 20 dB pe 40,3% din suprafața tribunelor la 1800 MHz și 100% din suprafață peste 0 dB.
