Campus industrial - 6 clădiri, o singură cameră tehnică

DAS pasiv 2G/4G într-un campus industrial - 32 de antene în 6 clădiri, 930 m de cablu coaxial, benzile 800/900/1800/2100 MHz și un link de microunde, într-un sistem cu o singură cameră tehnică.

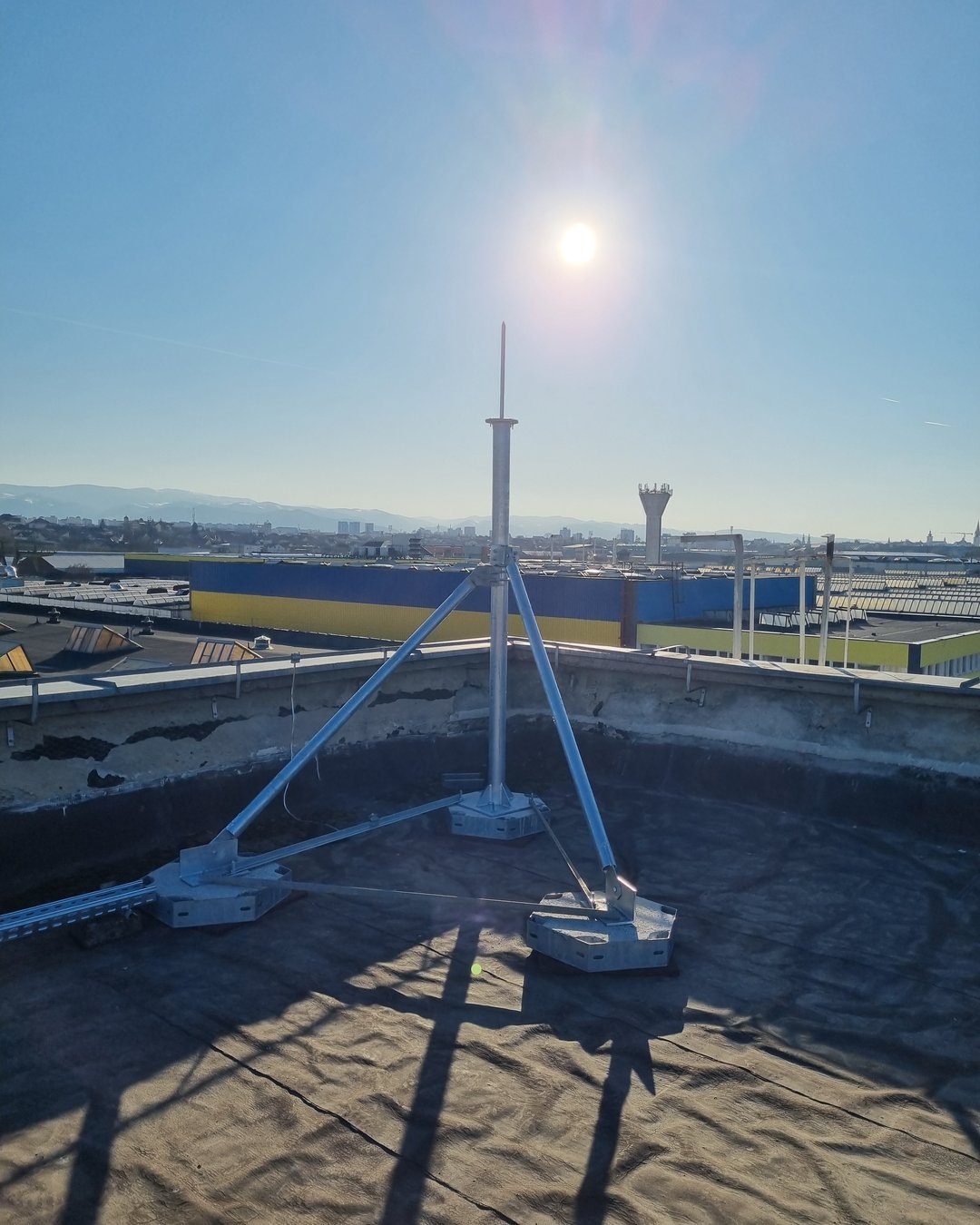

Trepied cu balast montat pe acoperișul clădirii administrative, pregătit pentru linkul de microunde — Campus industrial - 6 clădiri, o singură cameră tehnică Glisează pentru info →

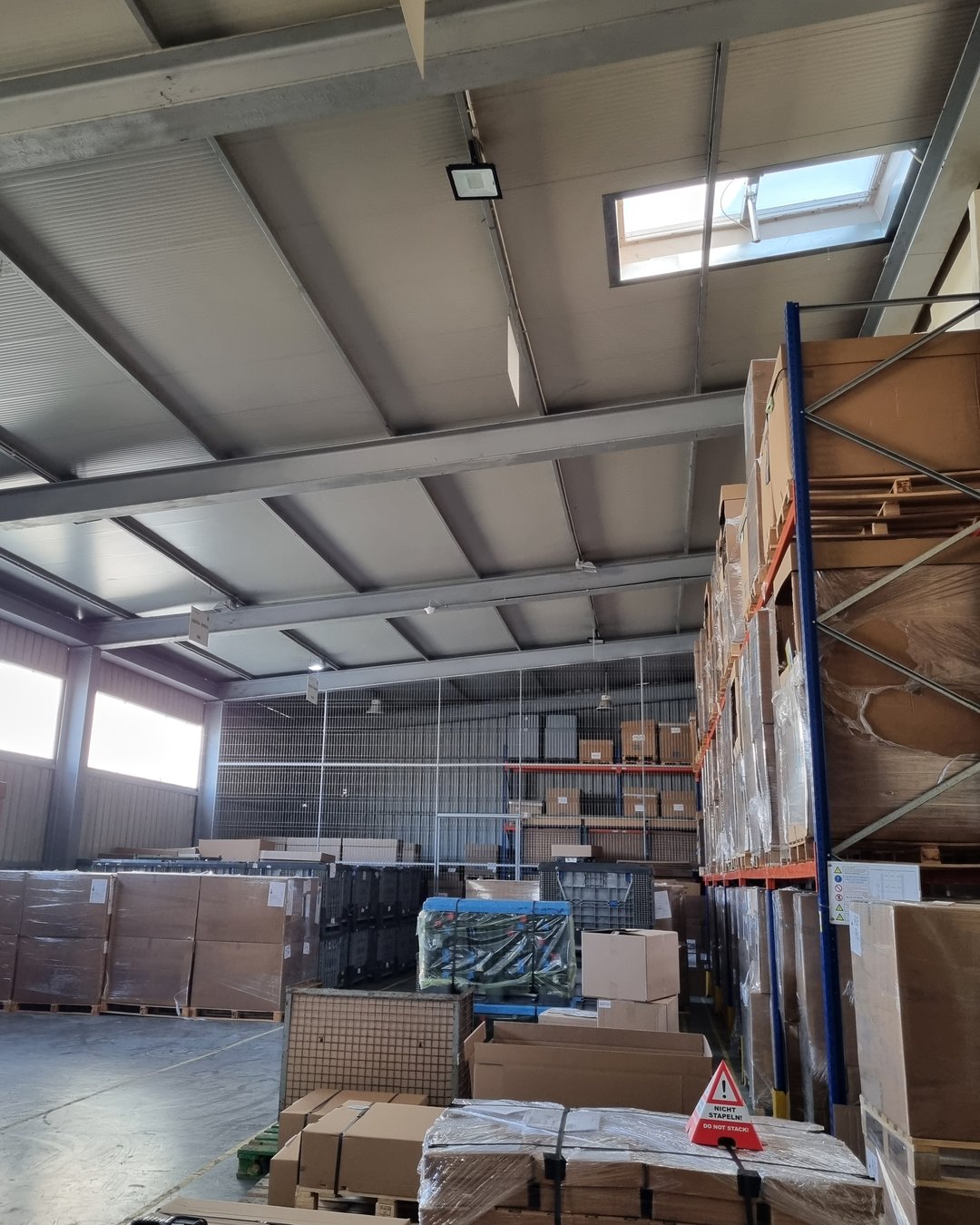

Interior de hală industrială cu structură metalică, cu paleți și cutii pregătite pentru expediție — Hale cu structură metalică și depozite cu înălțimi de până la 12 m - șase clădiri cu profiluri diferite, de la producție la birouri, acoperite din aceeași cameră tehnică. 32 de antene interioare distribuie semnalul 2G/4G prin 930 m de cablu coaxial.

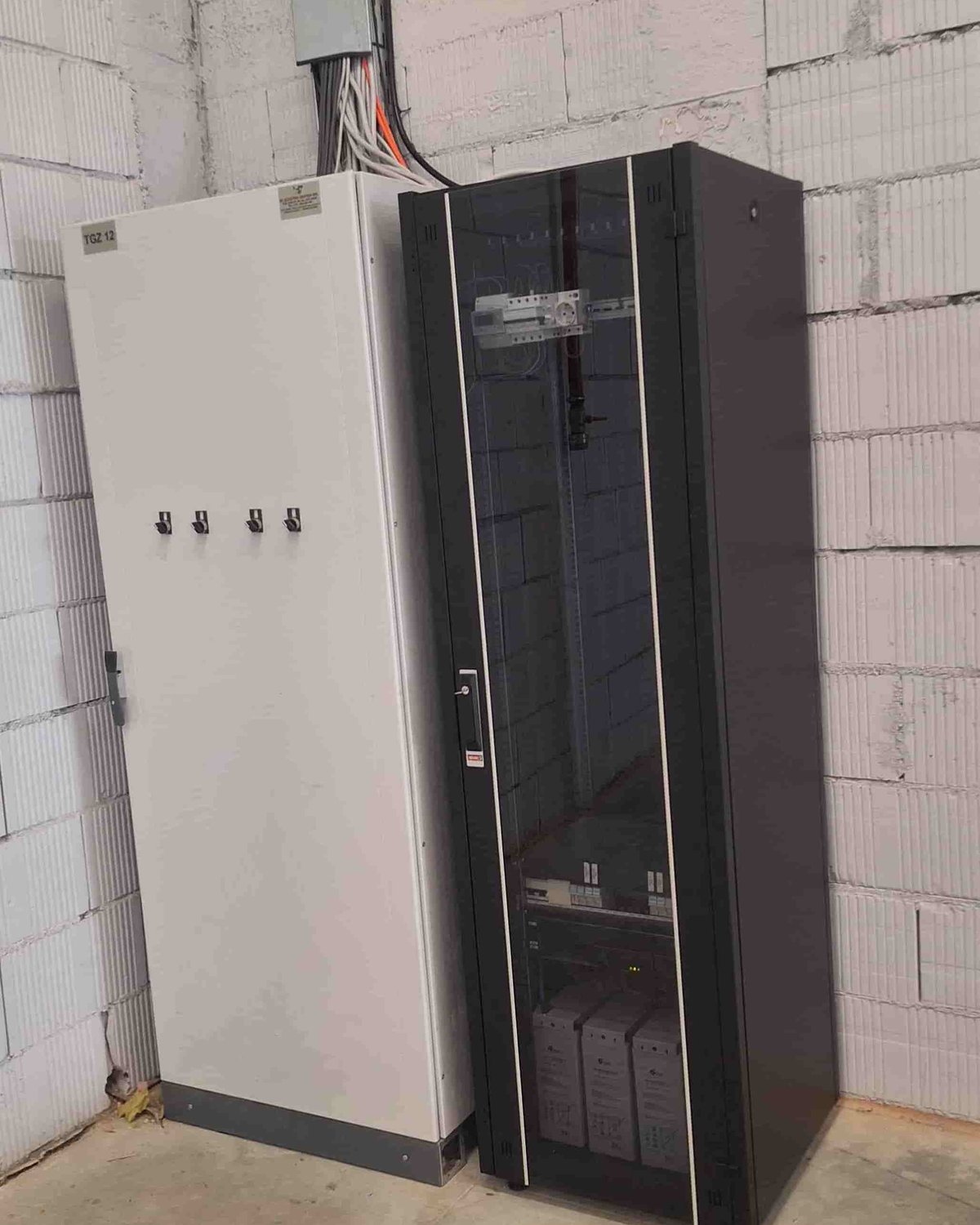

Rack-ul tehnic cu baterii și echipamente radio, lângă tabloul electric, în camera tehnică — Camera tehnică: rack-ul cu BBU, unitățile radio și alimentarea cu baterii, lângă tabloul general - campusul este deservit dintr-un singur punct.

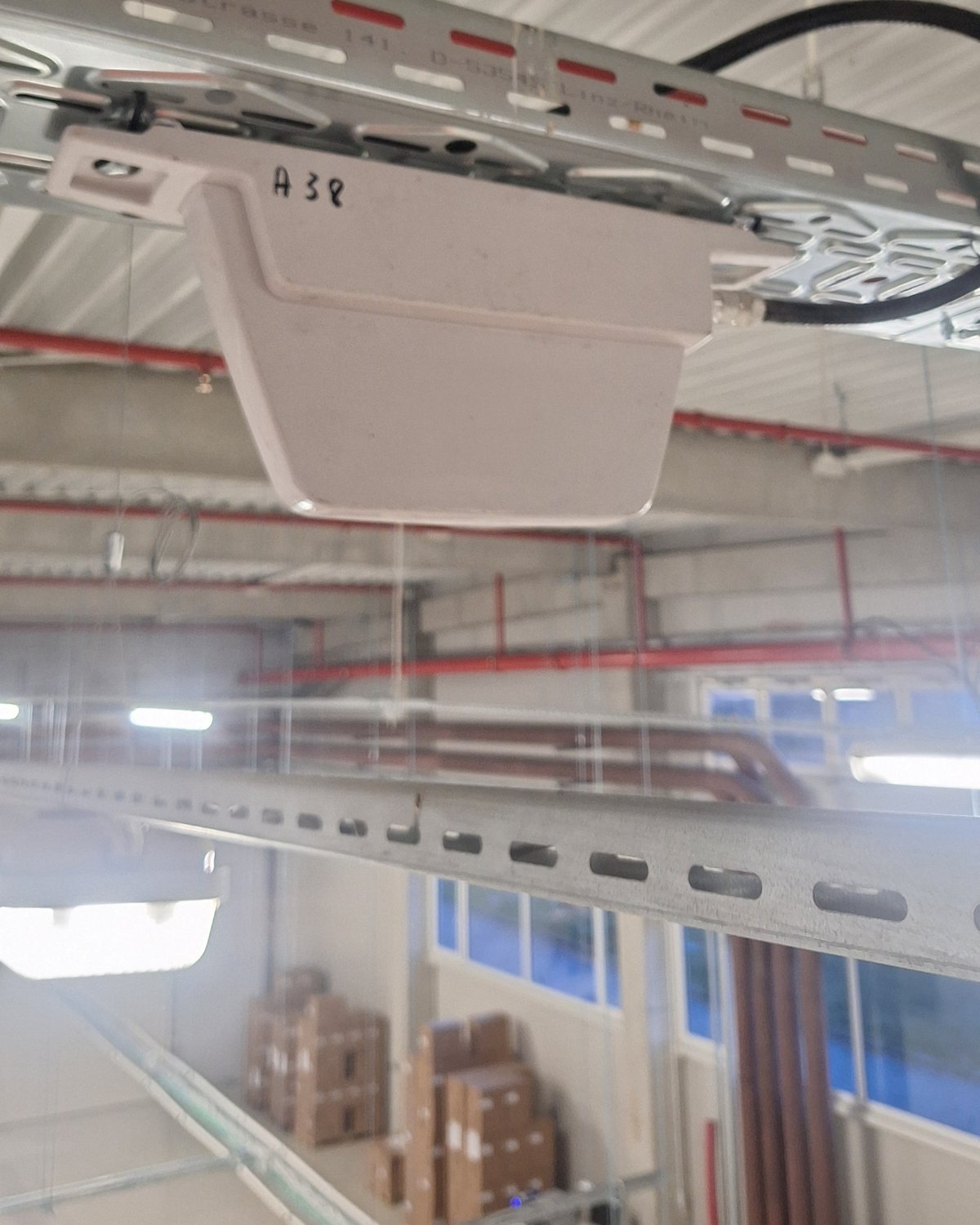

Antenă panou montată pe patul de cabluri, sub tavanul unei hale industriale — Antenă montată direct pe patul de cabluri, deasupra zonei de lucru - rețeaua pasivă folosește traseele existente ale halei.

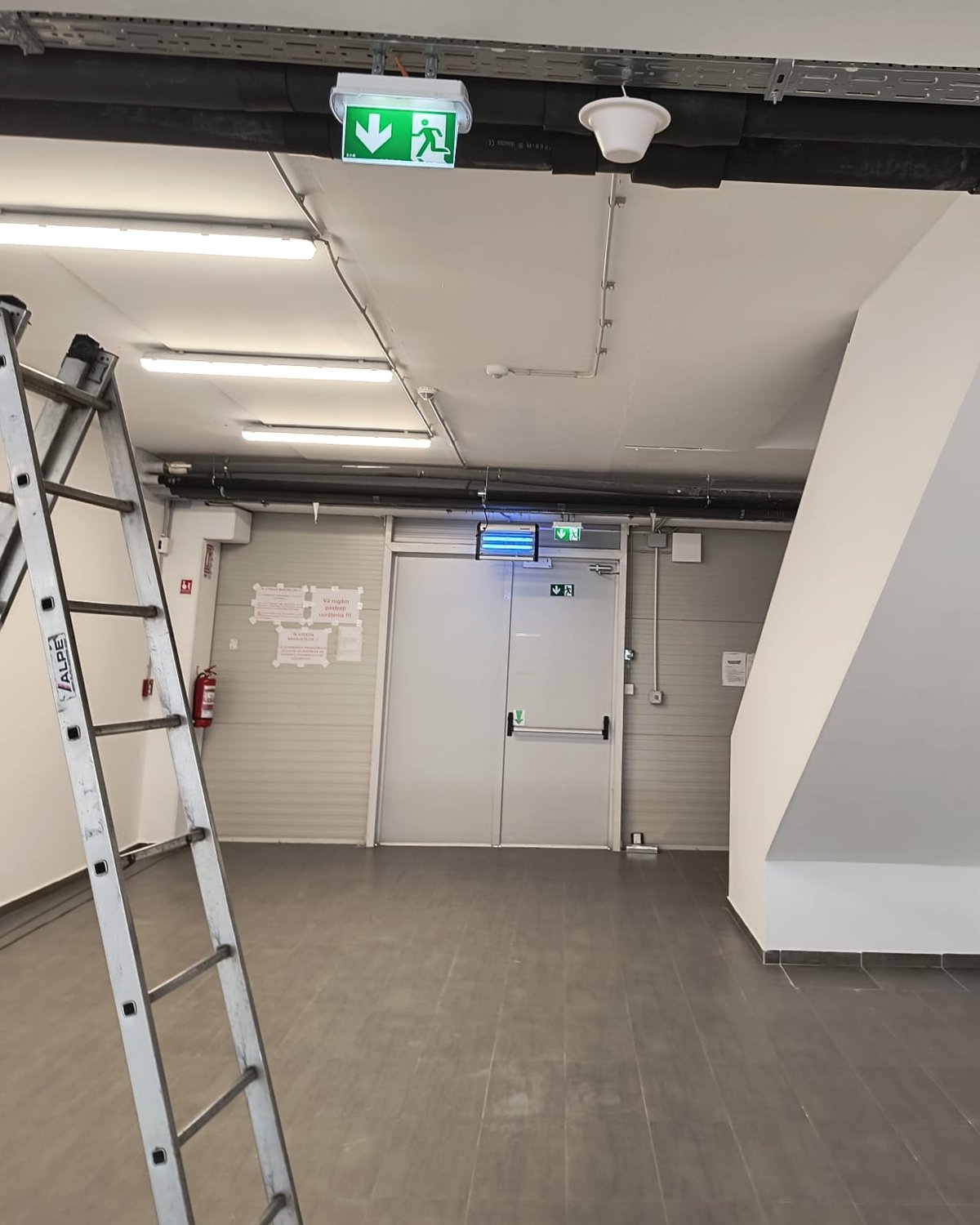

Antenă omnidirecțională albă pe tavanul unui coridor finisat, lângă ieșirea de urgență — Aceeași rețea acoperă și spațiile finisate - antenă montată discret, pe tavan, în zona de acces.

Un proiect similar?

Discutați cu un specialist Acoperire radio indoor / DAS →

Pe scurt

Într-un campus industrial cu șase clădiri - hale de producție, depozite și un corp de birouri pe patru niveluri - Claritech a proiectat și instalat un sistem DAS pasiv 2G/4G pentru unul dintre principalii operatori de telefonie mobilă. Rețeaua numără 32 de antene interioare (21 omnidirecționale și 11 de tip panou), distribuite în 6 clădiri conectate la o singură cameră tehnică. Semnalul pe benzile de 800/900/1800/2100 MHz este combinat cu combinere dual-band și transportat prin 930 m de cablu coaxial - 450 m de fider 1/2” și 480 m de 7/8” - echilibrat cu 16 splittere 1:2 și 14 tappere. Acoperirea ajunge din hale de până la 2.940 m² și depozite cu înălțimea de 12,8 m până la birourile de pe cele patru niveluri. Rack-ul de 42U găzduiește BBU-ul, cele două unități radio și alimentarea -48 VDC cu 4 baterii, iar legătura de date se face prin antenă de microunde, montată pe un trepied cu balast care nu perforează membrana acoperișului.
