Clădire de birouri ocupată - retrofit prin tavanele existente

Extinderea unui sistem DAS într-o clădire de birouri ocupată din București - 28 de antene pe 4 niveluri, 523 m de fider cablat prin tavanele existente, sistem pasiv dual-band 800/900 + 1800 MHz.

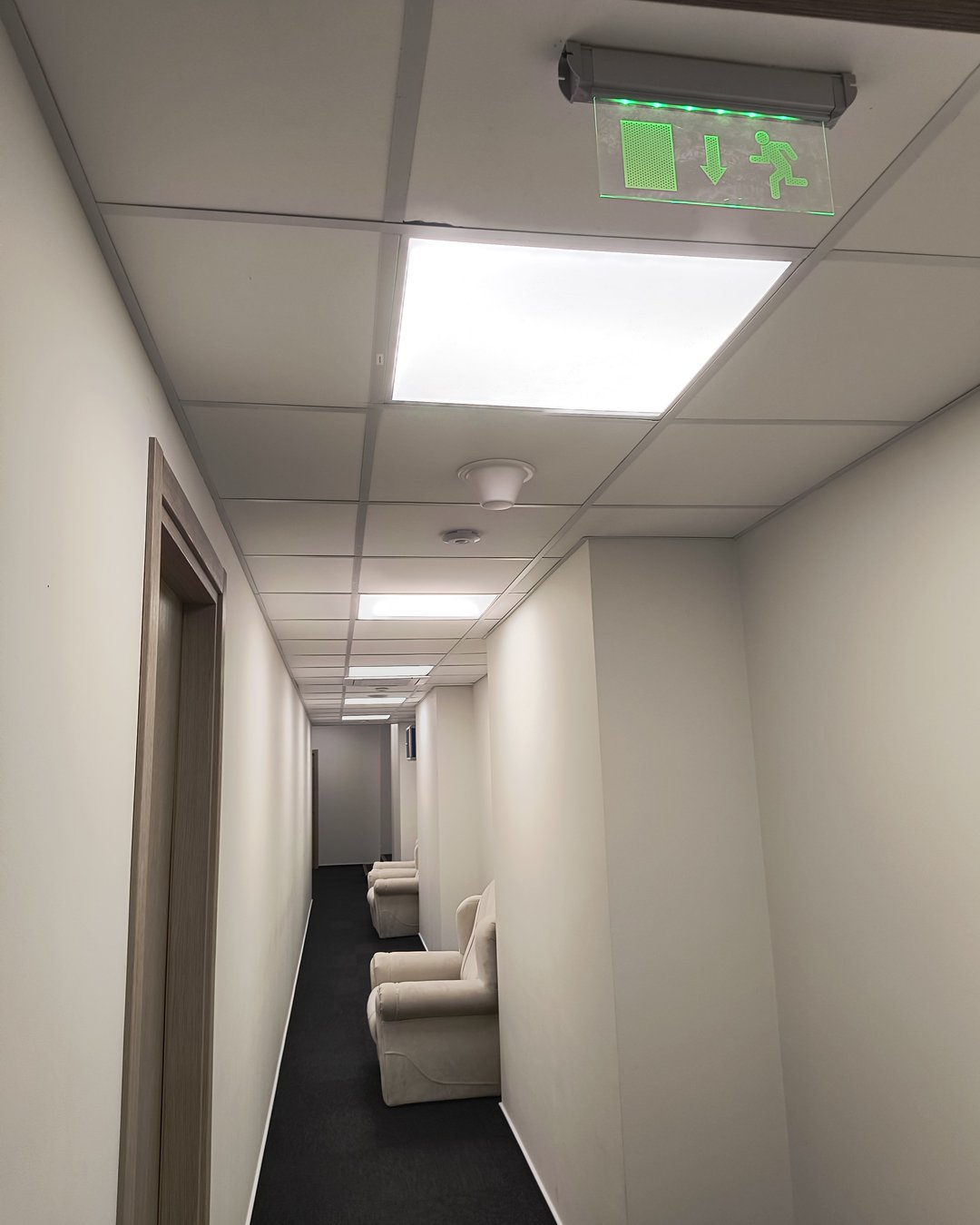

Coridor de birouri finisat, cu antenă DAS discretă montată pe tavanul casetat — Clădire de birouri ocupată - retrofit prin tavanele existente Glisează pentru info →

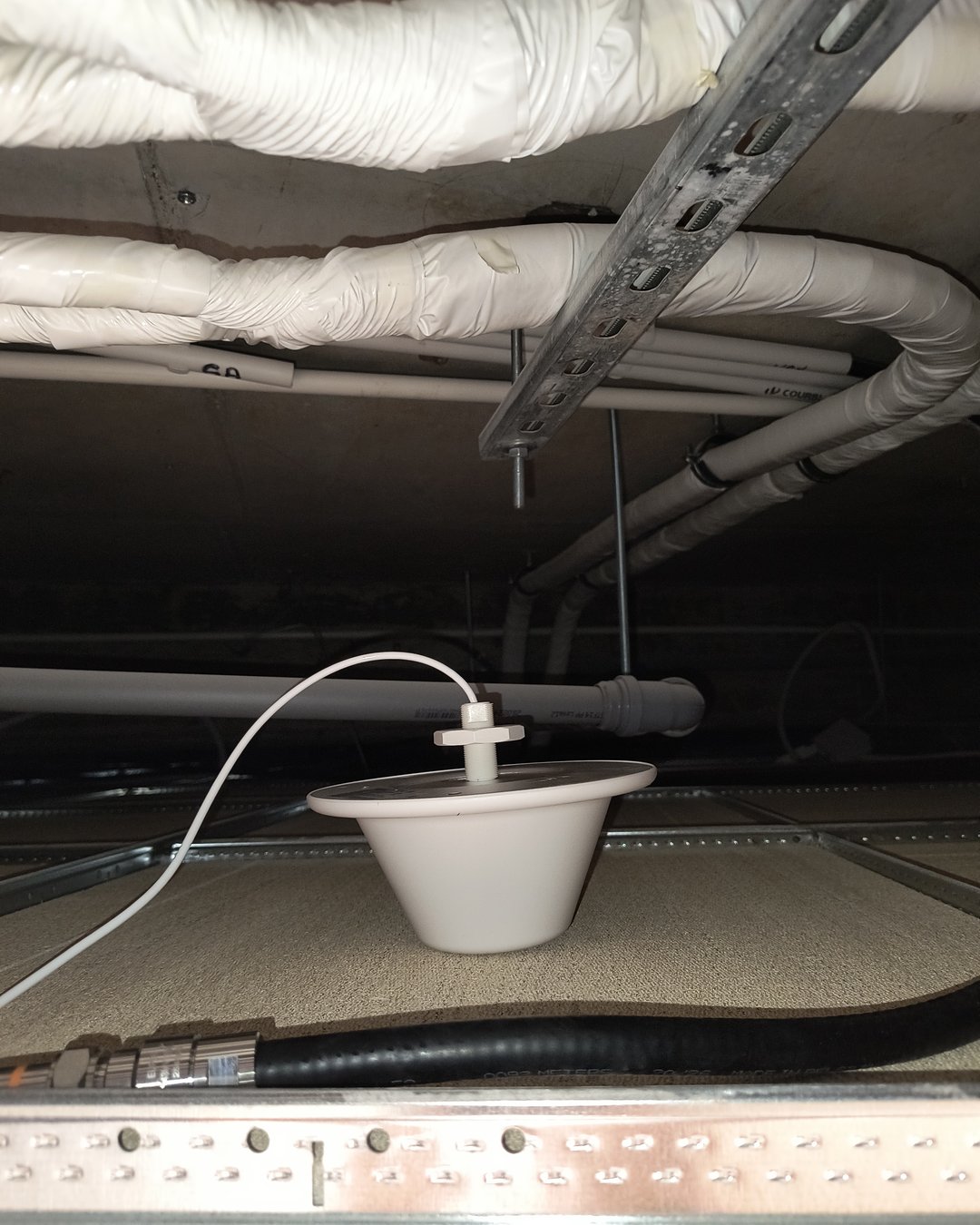

Antenă DAS omnidirecțională instalată deasupra tavanului casetat, cu fider racordat — Deasupra tavanului casetat: antenă omnidirecțională conectată la rețeaua DAS - în total 523 m de fider de 1/2" cablat prin tavanele și traseele de cablu existente.

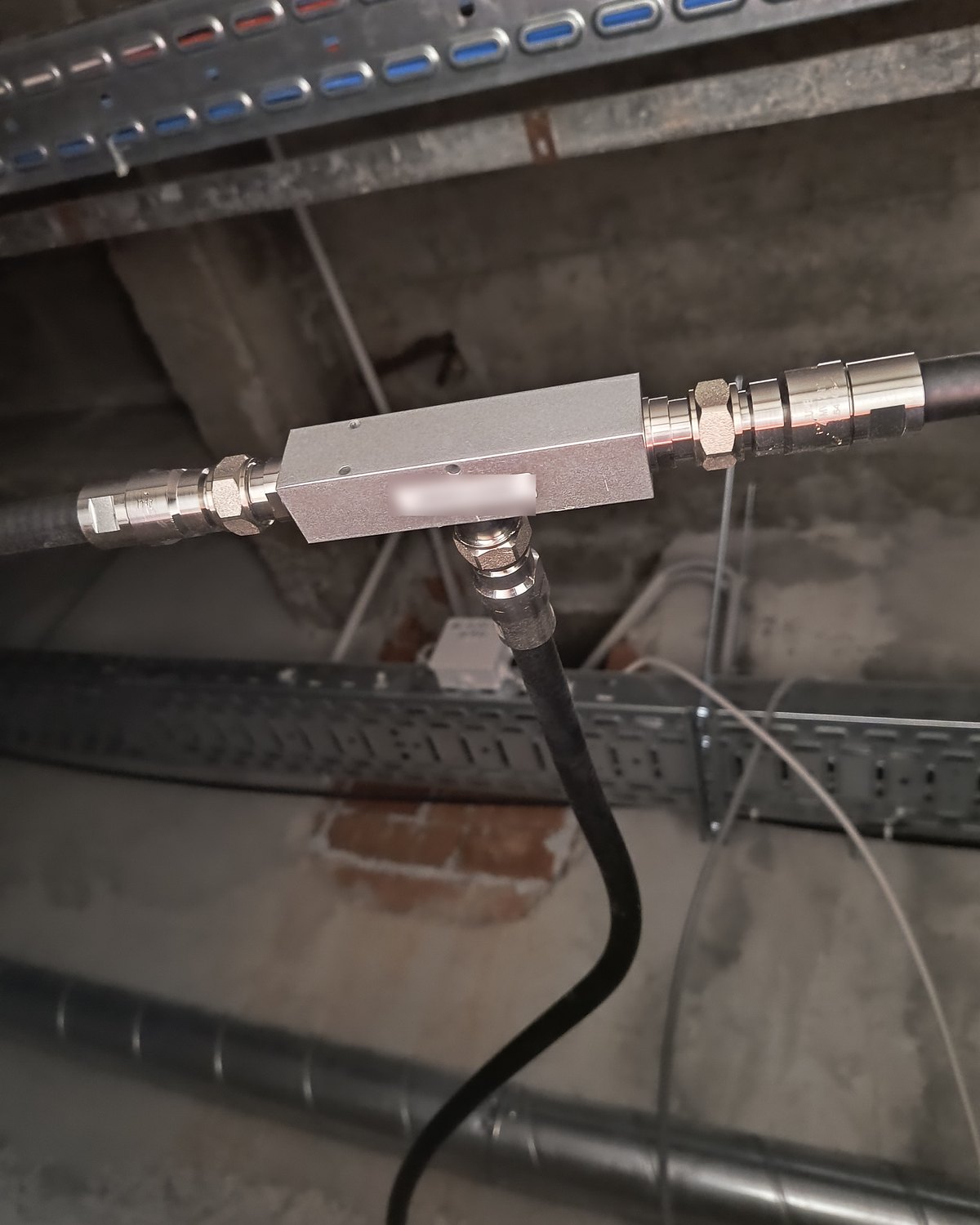

Tap coaxial montat deasupra tavanului, cu jumperi racordați pe traseul de fider — Deasupra tavanului: unul dintre tap-urile rețelei pasive, montat pe traseul de fider - distribuția semnalului se face prin plenumul existent.

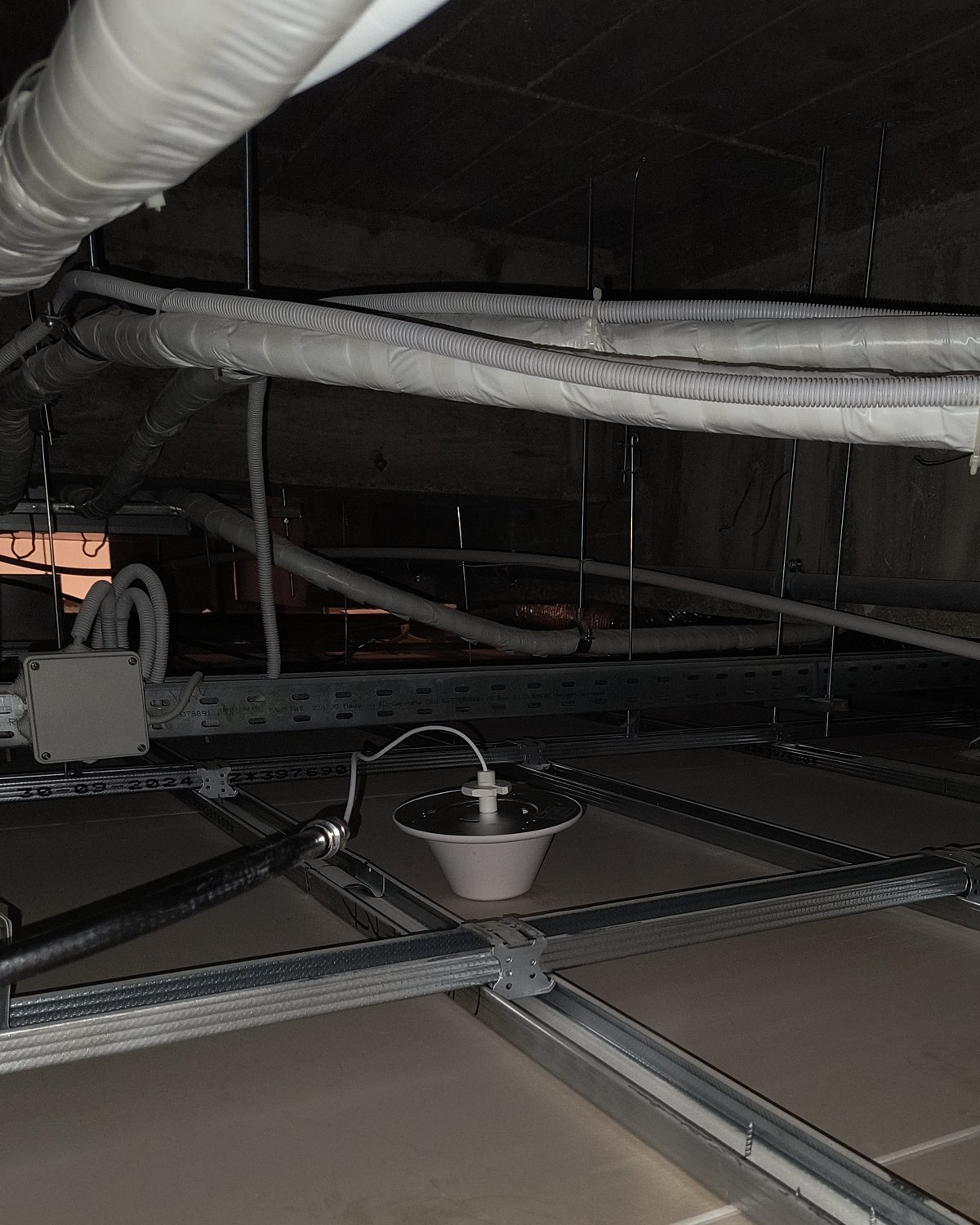

Antenă omnidirecțională montată pe structura tavanului casetat — Antena omnidirecțională, văzută de deasupra tavanului casetat - montaj pe structura existentă, lângă traseele de instalații.

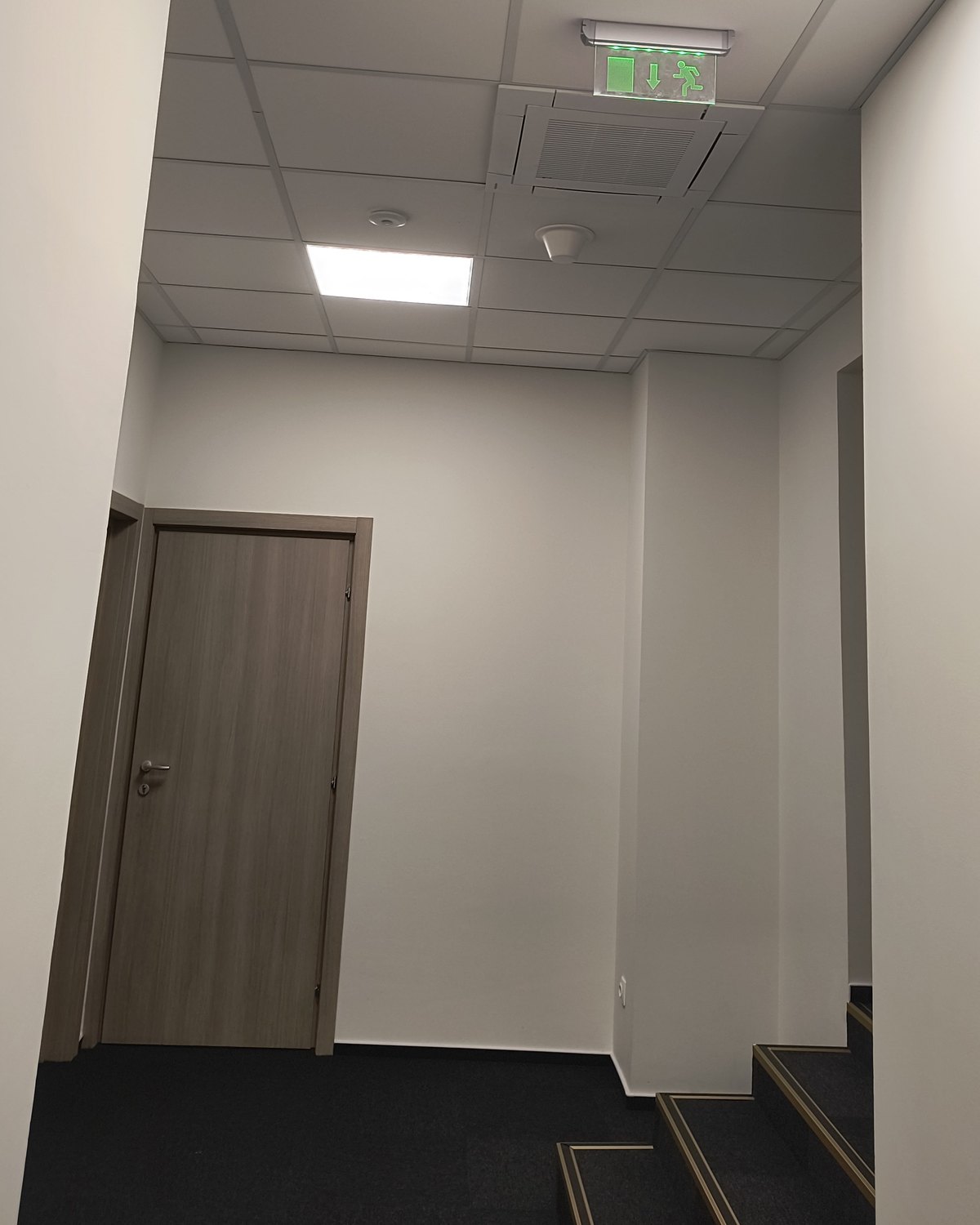

Coridor de birouri finisat, cu tavan casetat, la finalul lucrării — Coridor finisat la finalul lucrării - montajul nu are impact vizual în spațiile ocupate.

Un proiect similar?

Discutați cu un specialist Acoperire radio indoor / DAS →

Pe scurt

Într-o clădire de birouri din București, ocupată și complet finisată, unul dintre principalii operatori de telefonie mobilă avea nevoie de extinderea sistemului de acoperire radio indoor existent. Claritech a executat lucrarea fără impact vizual asupra spațiilor ocupate, conform cu cerința utilizatorului final: 28 de antene interioare (20 omnidirecționale și 8 panou) pe 4 niveluri - de la parter până la etajul 3 - și 523 m de fider de 1/2”, tras prin tavanele suspendate și traseele existente. Rețeaua pasivă este alimentată dual-band, pe 800/900 + 1800 MHz, prin două unități radio și un combiner 4x4, din camera tehnică de la etajul 2 - un rack de 42U cu BBU, alimentare -48 VDC și transmisie pe fibră optică. Pozițiile antenelor au fost agreate încăpere cu încăpere, iar pe coridoarele finisate montajul nu are impact vizual.
