Despre proiect
Aeroportul Internațional „George Enescu” Bacău operează un terminal Schengen modern, cu flux continuu de pasageri. Pentru unul dintre principalii operatori de telefonie mobilă, Claritech a proiectat și a instalat în terminal un sistem de acoperire indoor de generație nouă: un DAS complet digital, în care semnalul radio este transmis pe fibră optică până la unități radio compacte cu antene integrate, montate discret în tavan.
Cerințele proiectului
Un terminal de aeroport este un spațiu în care un DAS clasic, pasiv, are limitări practice: trasee lungi de cablu coaxial rigid, antene vizibile și lucrări greu de executat într-un obiectiv cu cerințe stricte de securitate și program neîntrerupt. Arhitectura terminalului necesita o soluție pe care pasagerii să nu o observe, iar lucrările trebuiau coordonate cu operarea zilnică a aeroportului.
Tip proiect
Proiectarea și instalarea unui sistem DAS digital într-un terminal de aeroport aflat în operare.
Locație
Aeroportul Internațional „George Enescu” Bacău - terminal de pasageri.
Tehnologii
2G/4G multibandă - 900, 1800 și 2600 MHz - dintr-un singur head-end, cu sincronizare GPS.
Soluția - unități radio multibandă
Soluția presupune instalarea de unități radio multibandă, cu antene integrate, montate pe tavan, având 2,3 kg și 23 × 23 cm, alimentate printr-un singur cablu hibrid fibră-alimentare, conectate la un rack central. Semnalul rămâne digital fără utilizarea de cablu coaxial rigid, fără splittere și tappere pe trasee.
8 unități radio cu antene integrate

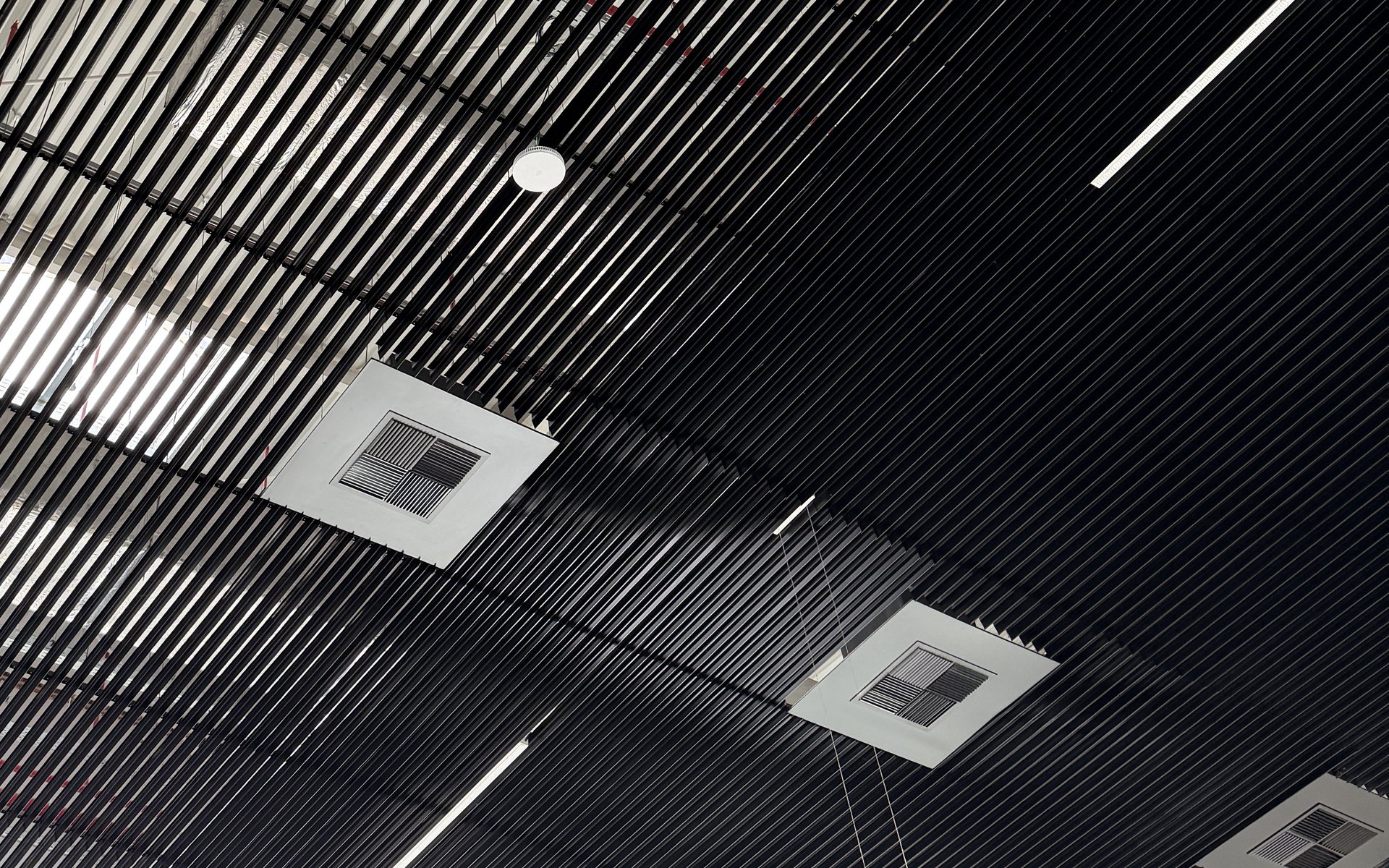

Distribuite pe zonele terminalului, integrate în tavanul arhitectural - fără impact vizual.
~570 m de cablare hibridă
Fibră optică și alimentare într-un singur cablu, cu trasee de la 10 la 110 m - instalare rapidă, cu impact minim asupra terminalului.
Un singur rack, patru benzi
Head-end compact de 42U: unitățile base-band deservesc benzile de 900/1800/2600 MHz pentru 2G și 4G, cu sincronizare de timp prin antenă GPS montată pe acoperiș.
Instalare în terminal în funcțiune
Lucru la înălțime pe platforme mobile, în afara orelor de vârf, coordonat cu operarea și securitatea aeroportului.

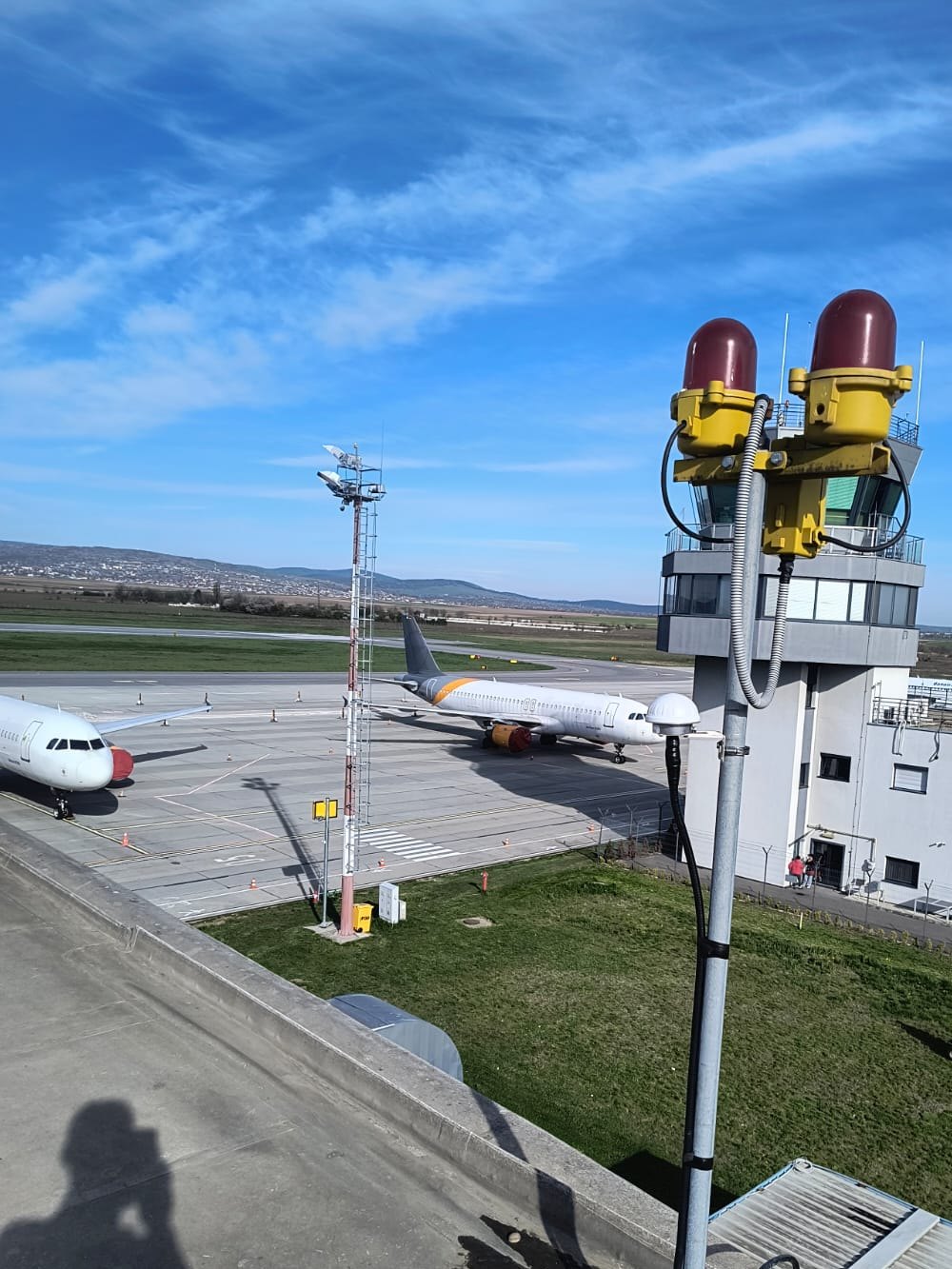

Sincronizare GPS: antena de pe acoperișul terminalului, cu turnul de control în fundal.

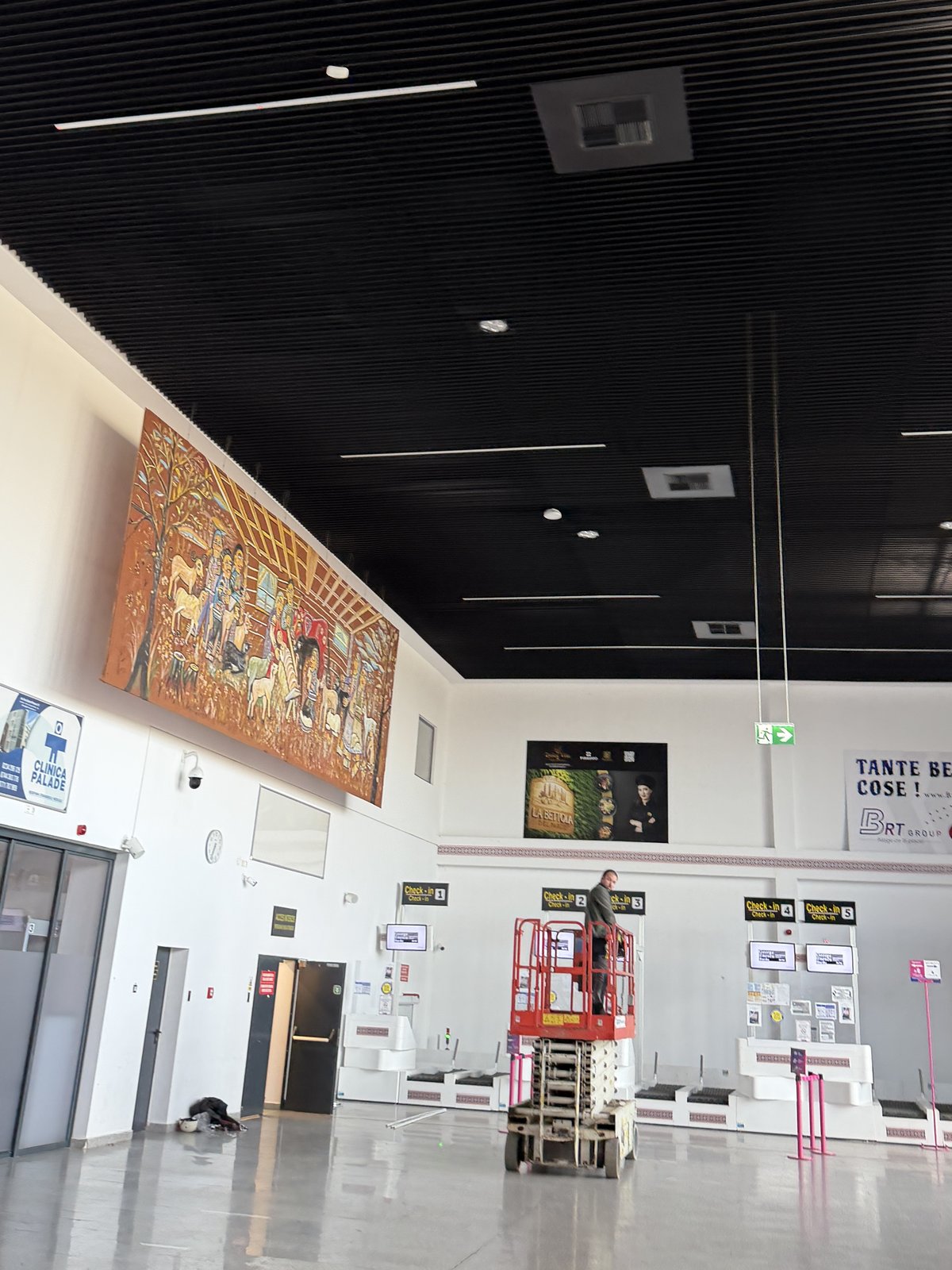

Instalare în terminalul aflat în operare - lucrări planificate în afara orelor de vârf.
Ce am livrat
| Componentă | Detalii |
|---|---|
| Unități digitale radio | 8, integrate în tavanul terminalului |
| Cablare hibridă fibră-alimentare | ~570 m, trasee de 10–110 m |
| Head-end | 1 rack de 42U, în camera tehnică existentă |
| Benzi / tehnologii | 900, 1800, 2600 MHz - 2G/4G |
| Sincronizare | Receptor GPS cu antenă pe acoperiș |
Rezultatele
Acoperire multibandă. Semnal în toate zonele terminalului, cu unități radio integrate în tavanul arhitectural.
Sistem complet digital. Fără pierderi pe coaxial: semnalul este transmis pe fibră până la unitățile radio, iar extinderea se poate face prin simpla adăugare de noi unități.
Instalat fără perturbarea activității. Lucrările s-au executat în terminalul operațional, coordonate cu programul de zbor și cu cerințele de securitate.
Pregătit pentru extindere. Arhitectura digitală permite adăugarea de zone și benzi noi din același head-end.
