Despre proiect
Un furnizor național de internet ne-a solicitat monitorizarea temperaturii și a umidității în principalul său centru de date, găzduit într-o clădire veche, cu multe săli și coridoare despărțite de pereți groși din beton. Am instalat o rețea de senzori wireless LoRa cu citire centralizată.
Cerințele proiectului
Amplasarea echipamentelor IT pe niveluri diferite în rack, traseele de cablu, modelele diferite de rack-uri și poziția unităților de răcire fac ca distribuția temperaturii pe verticală și pe orizontală să fie inegală, cu zone foarte reci sau foarte calde. Consecințele sunt concrete: durata de funcționare a unor echipamente scade din cauza temperaturii ridicate, capacitatea de răcire se consumă inutil în zone deja reci, sistemul de răcire poate funcționa continuu la capacitate maximă și necesită revizii mai dese, iar spațiul disponibil pentru echipamente noi se evaluează incorect.
Rețelele clasice de senzori cablați rezolvă doar parțial problema: au nevoie de port-uri Ethernet pentru fiecare rack sau rând de rack-uri și de o sursă de alimentare în apropiere (PDU sau porturi PoE), sunt dificil de instalat sau de mutat, limitează numărul de senzori și sunt montate de obicei într-un singur plan. Măsurătorile lor nu sunt corelate cu consumul de energie sau cu capacitatea de răcire, așa că operatorul nu poate estima ușor situațiile de supraîncălzire. În acest caz se adăuga și constrângerea clădirii: pereții groși din beton dintre săli și coridoare fac cablarea costisitoare și impun o soluție radio care să funcționeze fiabil în aceste condiții.
Soluția
Am instalat o rețea de senzori wireless Aranet de temperatură și umiditate, cu puncte de măsurare în multiple zone ale rack-urilor și ale sistemelor de răcire, pe trei nivele. Pentru centre de date recomandăm măsurarea pe mai multe niveluri - cel puțin în partea inferioară și în cea superioară a rack-urilor - cu puncte dispuse de-a lungul rândurilor de rack-uri. Întreaga instalare s-a realizat într-un timp scurt.

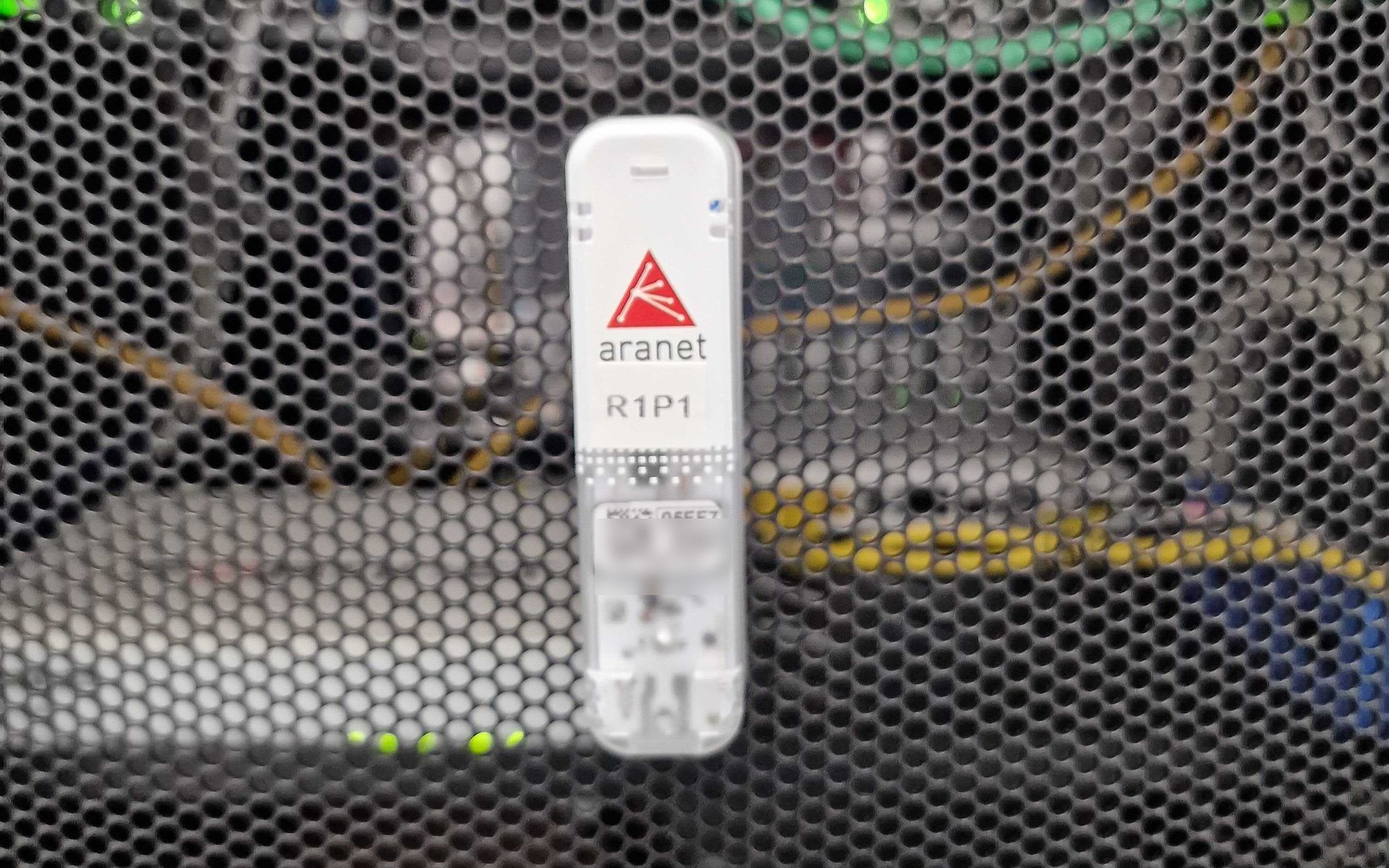

Senzori fără cabluri
Fiecare senzor funcționează cu două baterii AAA, cu autonomie de până la 10 ani, și măsoară la intervale de 1, 2, 5 sau 10 minute. Fără cabluri de date sau de alimentare, senzorii se montează rapid și se mută odată cu echipamentele.
Stația de bază Aranet Pro
Colectează datele de la până la 100 de senzori, pe o rază de până la 3 km, printr-un protocol radio securizat și rezistent la perturbații electromagnetice. Stochează datele local sau pe un server, iar bateria integrată acoperă 30 de minute de funcționare la o pană de curent.
Integrare în rețeaua clientului
Stația de bază a fost conectată printr-un VLAN securizat, cu datele accesibile direct din interfața proprie. Parametrii monitorizați sunt transmiși către sistemul de management al rețelei din centrul de date prin agentul SNMP Aranet, iar depășirile de praguri generează alerte prin SMS, email sau SNMP.
Dashboard cu planuri 2D și 3D
Datele fiecărui senzor - ID, localizare, temperatură, umiditate, nivelul bateriei și nivelul semnalului radio - sunt afișate în timp real pe planul centrului de date, împreună cu istoricul evoluției parametrilor din fiecare zonă.

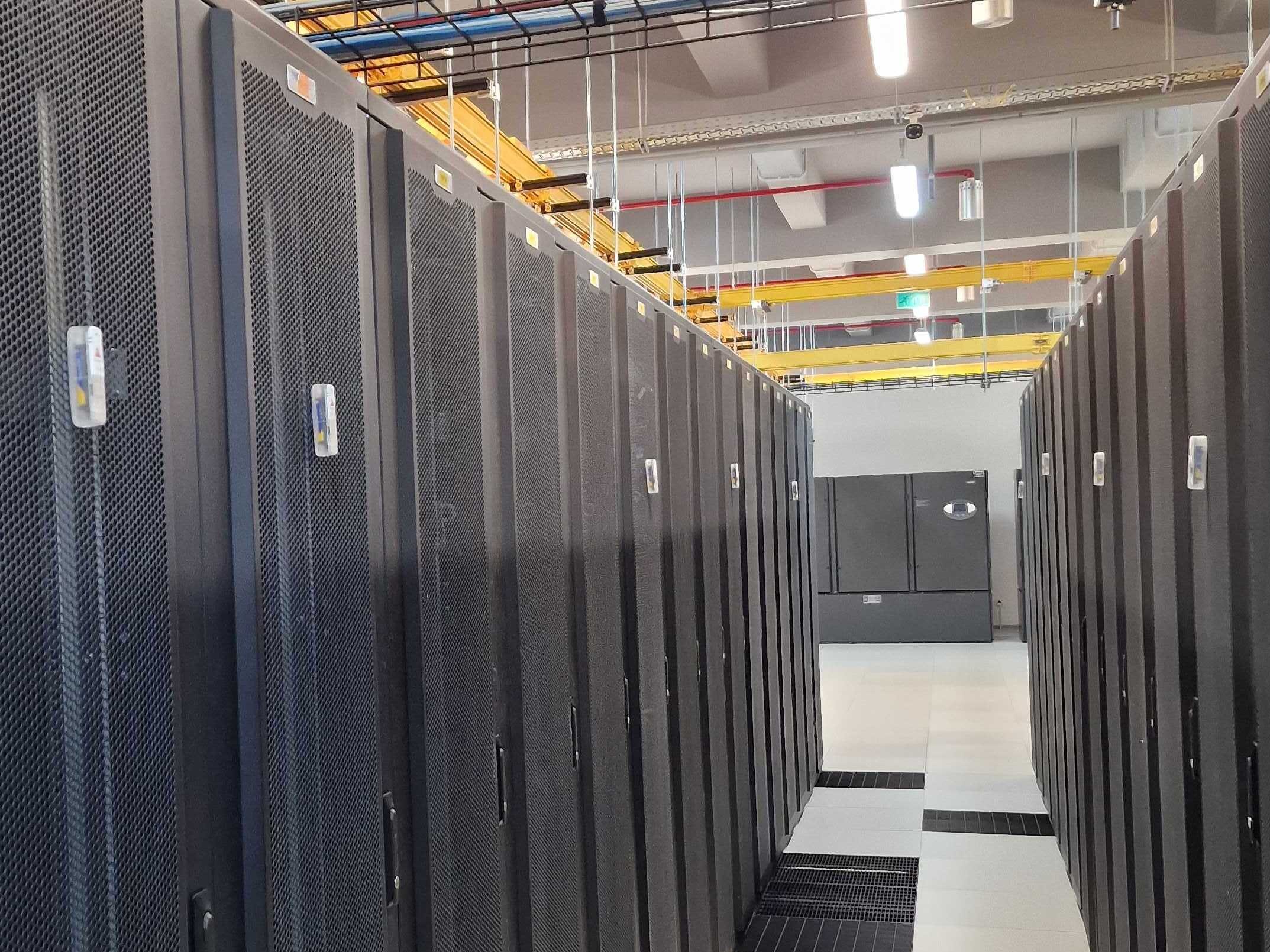

Senzori Aranet montați de-a lungul rândului de rack-uri - puncte de măsurare fără niciun cablu.
Ce am livrat
| Componentă | Detalii |
|---|---|
| Senzori Aranet de temperatură și umiditate | Amplasați în multiple zone ale rack-urilor și ale sistemelor de răcire; alimentare din două baterii AAA, autonomie de până la 10 ani |
| Stație de bază Aranet Pro | Până la 100 de senzori per stație, rază radio de până la 3 km, baterie integrată pentru 30 de minute la pană de curent |
| Integrare SNMP | Agent Aranet SNMP către sistemul de management al rețelei, prin conexiune VLAN securizată |
| Dashboard 2D/3D | Parametri în timp real pe planul centrului de date, cu istoricul evoluției pe zone |
| Instalare | Sub o oră, fără cablare de date sau de alimentare pentru senzori |
Rezultatele
Instalare în mai puțin de o oră. Fără port-uri Ethernet și fără surse de alimentare per rack, senzorii au fost montați direct în zonele de interes, într-o clădire în care cablarea ar fi fost dificilă.
Vizibilitate pe zonele calde și reci. Sistemul identifică zonele cu aer cald, iar clientul poate eficientiza amplasarea echipamentelor și folosirea aerului condiționat în unitățile respective.
Citiri centralizate. Parametrii ajung atât în sistemul de management al rețelei, prin SNMP, cât și în dashboard-ul cu planuri 2D și 3D, cu istoric pe zone - nu în interfețe izolate, per senzor.
Corelare cu PUE. Clientul folosea deja un sistem Claritech de măsurare a energiei și de calcul automat al PUE. Datele Aranet corelează indicele PUE cu temperaturile din centrul de date și cu cele din exterior; pe baza lor se construiește un model al consumului de energie, iar devierile de la model sunt urmărite pentru investigații ulterioare.
