Despre proiect
Arena Națională din București - cel mai mare stadion din România, cu peste 50.000 de locuri - găzduiește meciuri internaționale, concerte și evenimente la care zeci de mii de spectatori utilizează simultan rețeaua mobilă - din tribune și, la concerte, și de pe gazon. Pentru unul dintre principalii operatori de telefonie mobilă, Claritech a implementat, în vara lui 2025, modernizarea și extinderea sistemului radio al stadionului - de la rețeaua 4G existentă către 5G massive-MIMO, cu redimensionarea completă a capacității și îmbunătățirea acoperirii radio.
Cerințele proiectului
Un stadion plin este un mediu radio dificil: densitate maximă de utilizatori pe o suprafață compactă, structură metalică masivă, iar orice lucrare se execută la înălțime, pe pasarelele acoperișului, fără a afecta programul evenimentelor. Sistemul existent a fost reconfigurat fără întreruperea serviciului, cu o nouă sectorizare care să susțină traficul ridicat din timpul evenimentelor. În timpul concertelor, împărțirea gazonului în sectoare distincte asigură acoperirea pentru zeci de mii de spectatori, pe lângă sectorizarea tribunelor - pe multiple tehnologii.
Tip proiect
Reconfigurarea și extinderea sistemului radio al stadionului: proiectare iBwave, instalare, punere în funcțiune și optimizare.
Locație
Arena Națională, București - stadion de peste 50.000 de locuri, cu acoperiș retractabil pe structură metalică.
Tehnologii
4G și 5G cu antene active massive-MIMO, cu sectorizare pentru capacitate.
Soluția
Am realizat acoperirea întregului stadion - inelul de tribune și gazonul - din 24 de poziții de antene: 12 pe inelul nordic, 12 pe cel sudic, montate pe pasarela de sub membrana acoperișului, lângă instalația de nocturnă.
8 unități 5G massive-MIMO
Patru unități active existente au fost completate cu patru noi - câte una la mijlocul fiecărei laturi - pentru acoperire 5G uniformă în toate tribunele.
Sectorizare pentru capacitate
Tribunele sunt împărțite în sectoare radio pe 1800 și 2600 MHz, iar gazonul are propriile celule - la concerte, terenul devine zonă de public. Zonele de handover dintre celule sunt planificate din simulare, reducând interferențele.
Magistrale noi de fibră optică
Două trasee noi de câte 350 m de fibră optică cu 24 de fibre, din camerele tehnice până la pasarela nocturnei - nord și sud - alimentează unitățile radio de pe acoperiș.
Multibandă prin combinere duale
Unități radio noi pe 1800/2100 și 2600 MHz, combinate pe fiecare grup de antene - mai multă capacitate pe aceeași infrastructură de antene.

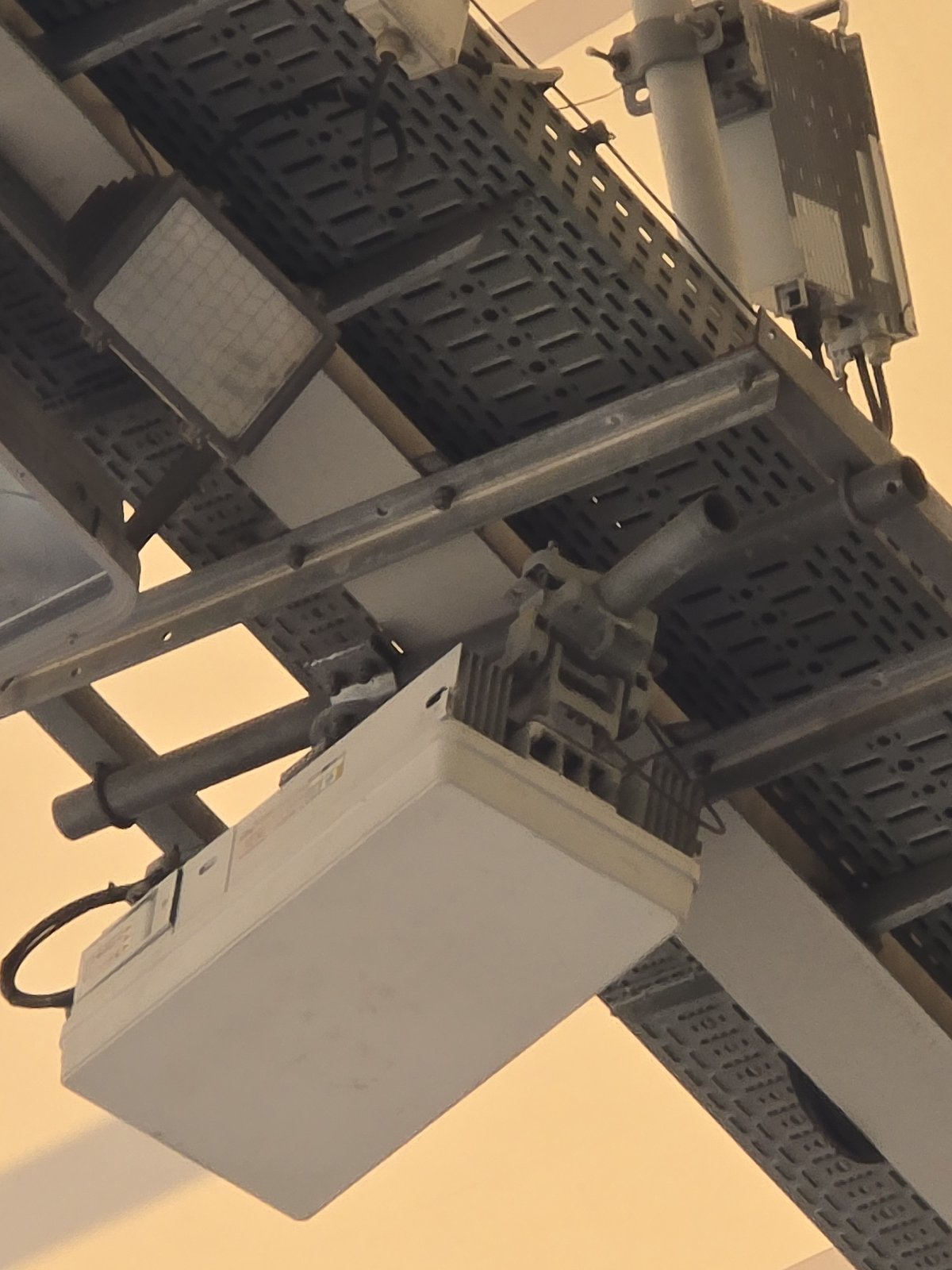

Unitate activă 5G massive-MIMO, montată pe pasarela acoperișului.

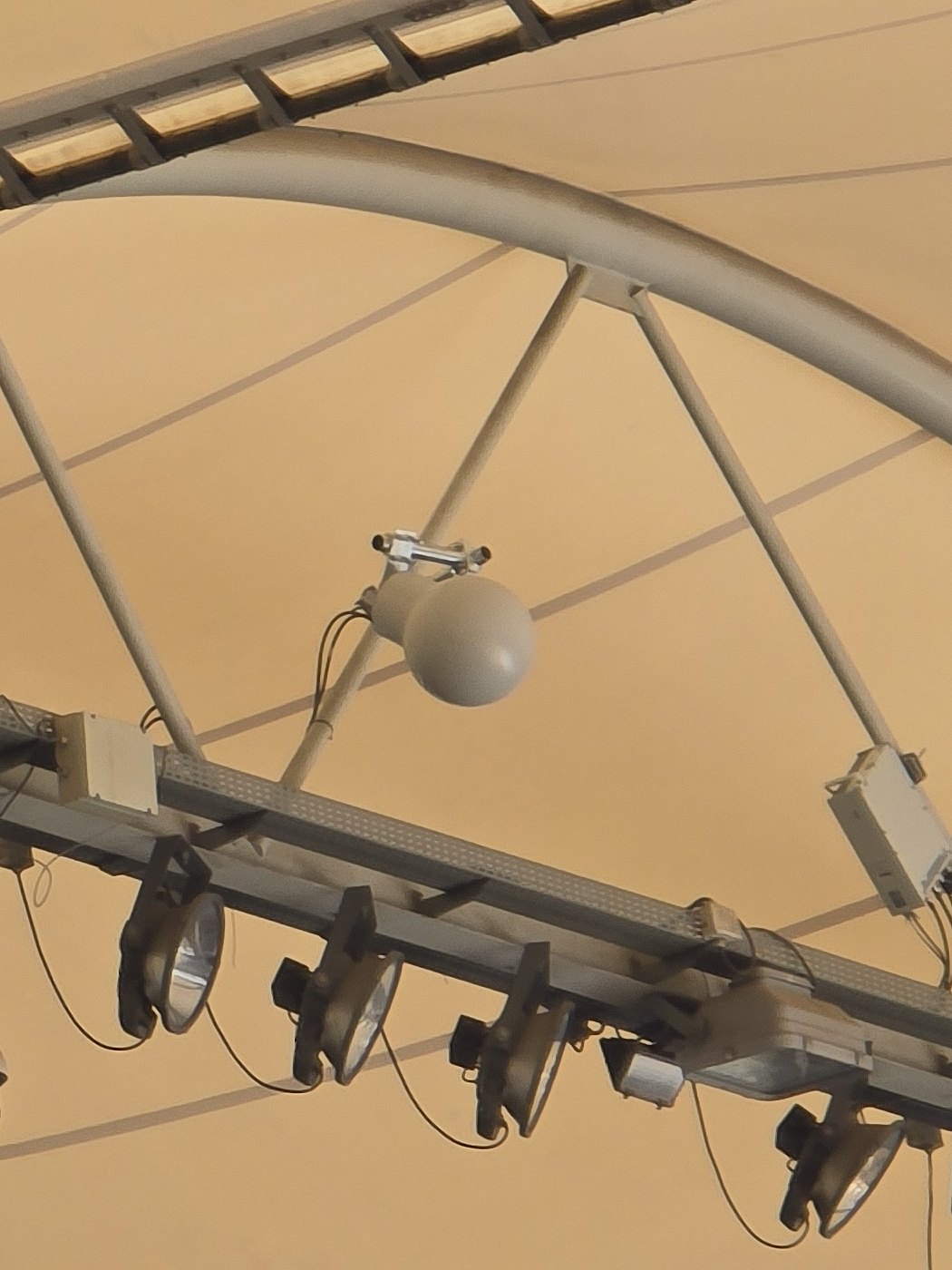

Una dintre noile antene cu lentilă sferică radio, instalate pentru o izolare mai bună între celule și caracteristici de radiație îmbunătățite.
Ce am livrat
| Componentă | Detalii |
|---|---|
| Zonă acoperită și sectorizată | Inelul complet de tribune și gazonul |
| Poziții de antene în jurul tribunelor | 24 (12 nord + 12 sud) |
| Unități active 5G massive-MIMO | 8 (4 existente + 4 noi) |
| Magistrale noi de fibră optică (24 fibre) | 2 × 350 m, până la pasarela nocturnei |
| Unități radio noi 1800/2100 și 2600 MHz | Pe fiecare sector, cu combinere duale |
| Camere tehnice echipate | 4, cu rack-uri de 42U |
| Tablouri și trasee electrice noi | Redimensionate pentru noile echipamente |
Simulare și măsurători
Înainte de instalare, acoperirea a fost simulată pentru întregul stadion - tribune și gazon: nivel de semnal, zonele de handover dintre sectoare și marjele de interferență. Pentru 2600 MHz LTE, simularea a arătat o marjă de handover de peste 4 dB pe 83% din suprafața acoperită încă din faza de proiect, cu granițele dintre celule poziționate pe culoare planificate. După instalare, sistemul a fost măsurat și optimizat până la parametrii proiectați.
Rezultatele
Acoperire 5G în tribune și pe gazon. Opt unități massive-MIMO acoperă inelul de tribune, iar terenul are propriile celule - pentru meciuri și concerte la capacitate maximă.
Capacitate prin sectorizare. Celule dedicate pe zonele de tribună și pe gazon - traficul se distribuie pe zone, în loc să se concentreze într-o singură celulă.
Fără întreruperea serviciului. Reconfigurarea s-a executat pe un sistem în funcțiune, coordonată cu calendarul evenimentelor stadionului.
Capacitate de extindere. Magistralele noi de fibră și alimentarea redimensionată susțin extinderile următoare fără lucrări majore.
