Alegerea corectă a Unităților de Distribuție a Energiei (PDU) este adesea privită ca o sarcină simplă, dar de fapt sunt multe nuanțe care trebuie luate în calcul și care pot influența în mod direct performanța și fiabilitatea întregului sistem.
În rack-uri cu grad mare de ocupare și echipamente diverse, alegerea PDU-ului influențează direct eficiența energetică și fiabilitatea sistemului.
În acest ghid prezentăm criteriile tehnice de alegere a unui PDU și implicațiile lor practice pentru infrastructura IT.
Vom vorbi despre aspecte importante precum tipul de intrare/ieșire, capacitatea de alimentare și clasificarea PDU-urilor, oferind astfel răspunsuri concrete pentru a lua decizii informate în alegerea acestei piese fundamentale din infrastructura IT.
Criterii de alegere a unui PDU pentru eficiență energetică în infrastructura IT
1. Ce sunt unitățile de distribuție a energiei (PDU)
Descrierea conceptului de PDU
Unitatea de Distribuție a Energiei, cunoscută sub acronimul PDU, este componenta care distribuie energia către echipamentele dintr-un rack sau cabinet.
Aceste dispozitive sunt concepute pentru a distribui electricitatea de la sursa de alimentare la echipamentele individuale, oferind totodată protecție împotriva suprasarcinii și avariilor. PDU-urile sunt disponibile într-o varietate de configurații și capacități, adaptate nevoilor specifice ale fiecărei infrastructuri IT.
Evoluția și importanța sa în tehnologia modernă
Evoluția PDU-urilor este strâns legată de dezvoltarea tehnologiei IT și a cerințelor din ce în ce mai complexe ale infrastructurii. De la PDU-urile de bază, care ofereau doar distribuție simplă a energiei, la PDU-urile inteligente, capabile să ofere monitorizare și control avansat, aceste dispozitive au devenit fundamentale pentru eficiența și funcționarea corectă a infrastructurilor IT moderne.
Importanța lor constă în capacitatea de a asigura o distribuție eficientă a energiei, protejând în același timp echipamentele și contribuind la optimizarea consumului de energie în mediul IT.
2. Clasificarea PDU-urilor: de bază (Basic) sau inteligente (Smart)
Alegerea PDU-ului potrivit ține cont de spațiul disponibil în rack, de gestionarea cablurilor și de cerințele de alimentare ale echipamentelor.
Clasificarea PDU-urilor în categoria de bază sau inteligente adaugă o dimensiune suplimentară în procesul de selecție. PDU-urile de bază oferă funcționalități esențiale de distribuție a energiei, în timp ce cele inteligente adaugă capacitatea de monitorizare și control remote.
Alegerea depinde de nivelul de control și vizibilitate pe care dorim să le avem asupra consumului de energie și stării PDU-ului în general.
PDU de bază (Basic)
PDU-urile de bază sunt destinate distribuției simple a energiei electrice. Acestea oferă funcții de bază, cum ar fi distribuția curentului de la o sursă unică la mai multe dispozitive.
Nu permit funcții avansate de monitorizare sau control și sunt, în esență, niște prelungitoare avansate care asigură alimentarea dispozitivelor conectate.
PDU inteligent (Smart)
Acest tip de PDU prezintă caracteristici avansate, cum ar fi monitorizarea la distanță, gestionarea consumului de energie, raportarea stării și controlul individual al prizelor.
Smart PDU-urile pot ajuta la îmbunătățirea eficienței energetice și la gestionarea mai eficientă a infrastructurii IT. Acestea pot include, de asemenea, senzori pentru temperatură, umiditate și alte variabile de mediu.
De ce să alegi un PDU Smart
Mai jos este o listă a principalelor funcționalități pe care un PDU inteligent le poate include.
a. Integrare în sistemele de management al infrastructurii
PDU-urile inteligente sunt concepute pentru a se integra ușor în sistemele de management al infrastructurii existente, oferindu-ți astfel o viziune holistică și un control centralizat asupra întregii tale infrastructuri IT. Un alt avantaj al PDU-urilor inteligente este capacitatea lor de a emite alerte și avertizări în timp real în cazul unor anomalii sau incidente legate de consumul de energie, permițându-ți să reacționezi prompt și să previi eventualele probleme.
b. Conectivitate Ethernet
PDU-urile inteligente pot fi conectate în rețea pentru a putea fi accesate de la distanță. Aceasta este una dintre funcțiile de bază ale PDU-urilor inteligente.
c. Monitorizare prin SNMP
Pot fi monitorizate de la distanță prin protocolul SNMP (Simple Network Management Protocol) care este un standard în domeniul monitorizării de la distanță.
d. Monitorizarea parametrilor de mediu
Pot oferi posibilitatea extensiei cu diferiți senzori pentru monitorizarea parametrilor de mediu (temperatură, umiditate, etc.).

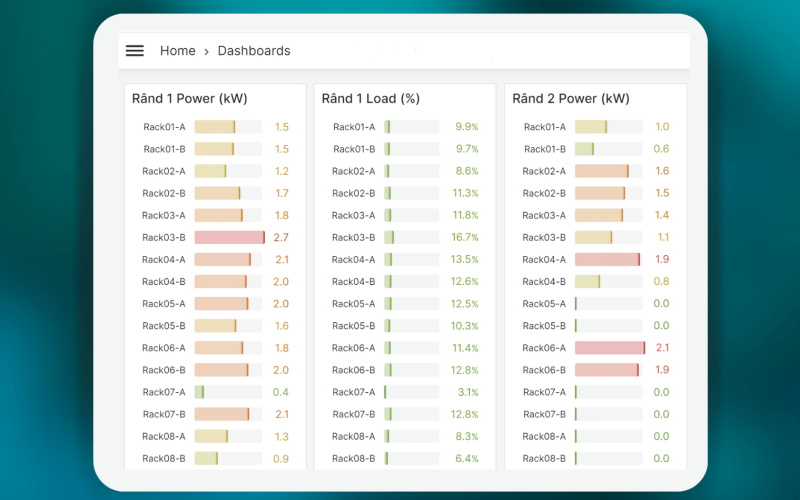

e. Contorizare energie (kWh) și optimizare eficientă a utilizării energiei
Contorizează și raportează energia consumată - în funcție de aplicație și nevoile/cerințele acesteia, un PDU inteligent poate contoriza intrarea/intrările sau chiar fiecare priză de ieșire în parte.
De asemenea, poți identifica rapid sursele de consum excesiv de energie și poți lua măsuri corective pentru a optimiza eficiența energetică a întregii tale infrastructuri IT.
f. Control de la distanță - automatizare și programare avansată
Cu un PDU inteligent, poți programa și automatiza diverse acțiuni legate de gestionarea energiei, precum pornirea sau oprirea echipamentelor în anumite intervale de timp sau în funcție de anumite condiții predefinite.
Faptul că poți porni sau opri de la distanță anumite prize, având un control granular asupra alimentării, ajută și în scenarii de eficientizare a consumului de energie.
g. Conectarea în cascadă a rețelei
Aceasta este o altă caracteristică importantă pe care unii producători o oferă (printre care și Powertek) și care permite conectarea în serie a mai multor unități printr-un singur port Ethernet din switch, reducând astfel necesitatea utilizării de porturi de rețea multiple – câte unul pentru fiecare PDU în parte.
Această funcție optimizează utilizarea infrastructurii de rețea prin simplificarea cablării și economisirea spațiului în rack-uri. Utilizatorii pot conecta un PDU principal la rețea, iar apoi pot lega alte PDU-uri de acesta printr-o conexiune în cascadă.
Această abordare nu numai că eficientizează gestionarea rețelei, dar și reduce costurile asociate cu achiziționarea de echipamente suplimentare de rețea, cum ar fi switch-uri cu mai multe porturi.
3. Modalitatea de instalare a PDU-ului în rack
Gestionarea cablurilor într-un spațiu limitat și necesitatea de a maximiza spațiul util în rack sunt provocări comune în gestionarea unei infrastructuri. De aceea, acești factori trebuie luați în calcul în decizia pentru instalarea orizontală sau verticală a unui PDU în rack.
Un PDU orizontal ajută în cazul unui spațiu limitat pentru gestionarea cablurilor, însă trebuie notat că PDU-ul orizontal va ocupa o parte semnificativă din spațiul util al rack-ului, spațiu care altfel ar putea fi folosit de echipamentele IT.
Mai jos sunt două exemple de PDU-uri cu exact aceeași configurație, singura diferență fiind făcută de modalitatea de instalare în rack.

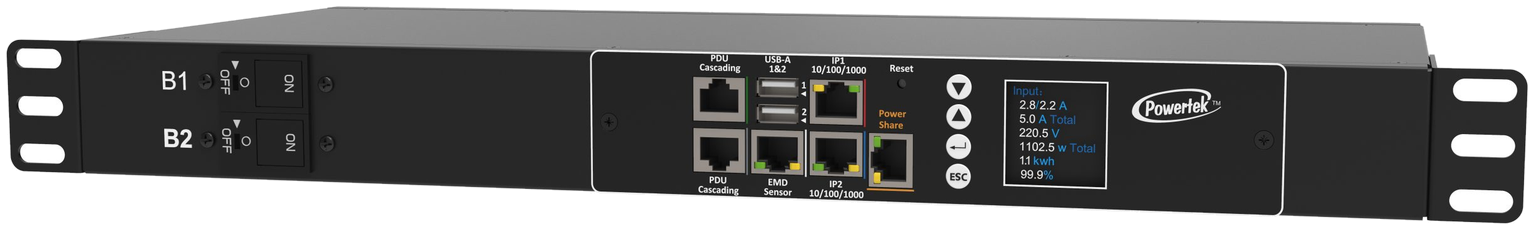

PDU cu instalare orizontală
PDU cu instalare verticală
4. Tipul de intrare
Tipul de intrare al PDU-ului se alege în funcție de cerințele de alimentare ale echipamentelor.
Capacitatea de curent (16A sau 32A) se alege în funcție de sarcina totală a echipamentelor alimentate.
Intrarea unui PDU poate fi monofazată sau trifazată. Alegerea dintre cele două este influențată în general de puterea ce se dorește pentru PDU sau de disponibilitatea uneia dintre aceste opțiuni ca sursă de alimentare.
Monofazat: Proiectat pentru aplicații cu densitate mai scăzută.
Unitățile de distribuție a energiei monofazate sunt potrivite pentru servere tradiționale de 1U/2U. Pentru companiile mici, în general se pretează acest tip de PDU.
Trifazat: Destinat rack-urilor de densitate mai mare.
Tabelul de mai jos arată capacitatea de putere în kW vs. amperaj.
De asemenea sunt cazuri în care este nevoie ca intrarea în PDU să fie duală. În acest sens există game de PDU-uri care suportă funcția de ATS (Automatic Transfer Switch). Producătorul Powertek oferă și această gamă.
| Amperaj | Putere - monofazat 230V | Putere - trifazat 400V |
|---|---|---|
| 10A | 2.3 kW | 6.9 kW |
| 20A | 4.6 kW | 13.9 kW |
| 30A | 6.9 kW | 20.8 kW |
| 40A | 9.2 kW | 27.7 kW |
| 50A | 11.5 kW | 34.6 kW |
| 60A | 13.8 kW | 41.6 kW |

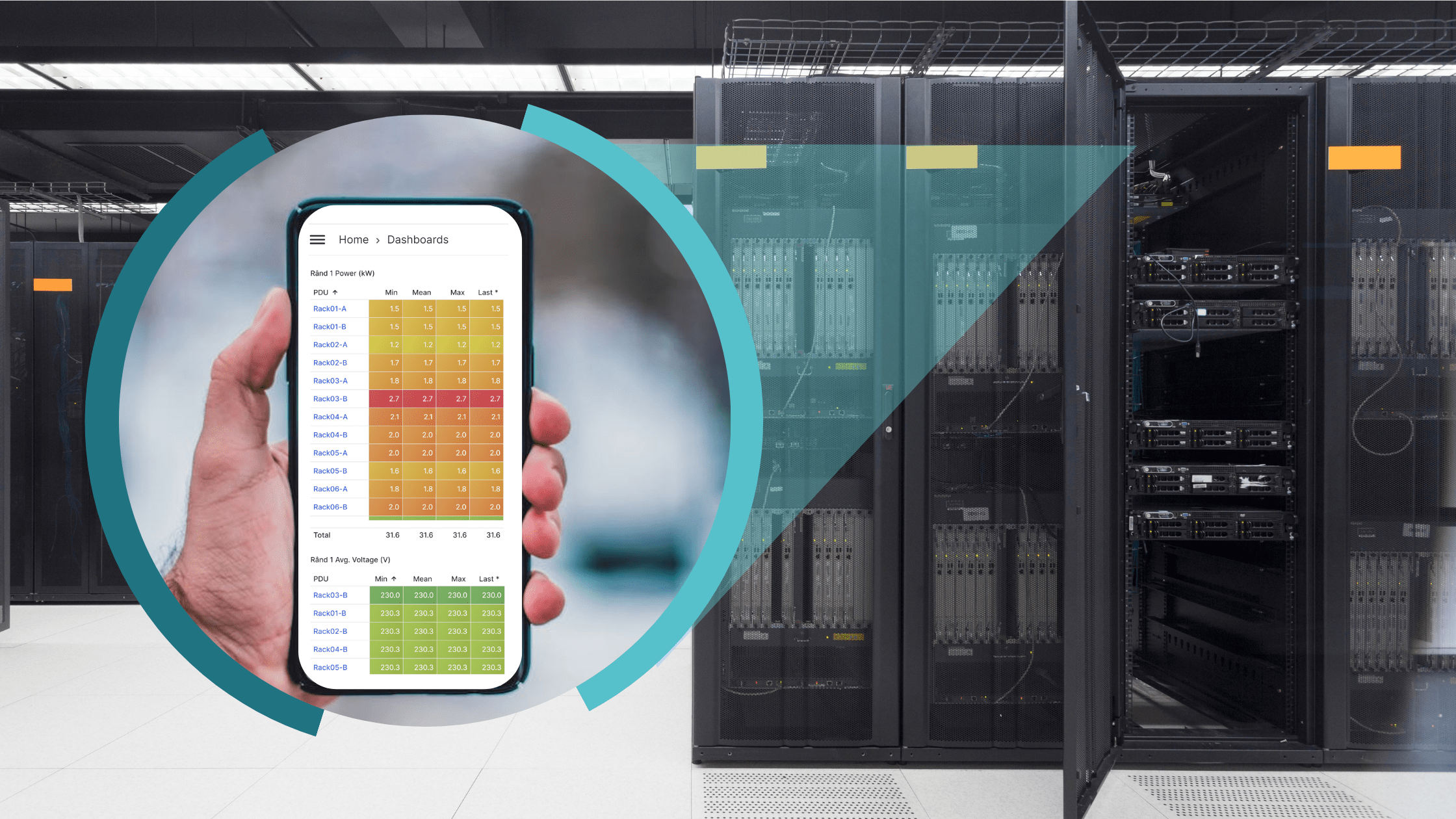

Monitorizarea eficienței energetice.
Consum energetic redus.
Îmbunătățiți eficiența energetică folosind managementul centralizat al consumurilor
Vă punem la dispoziție servicii complete de monitorizare a eficienței energetice pentru infrastructuri extinse, împreună cu o echipă de profesioniști care să vă sprijine.
De la analiza inițială a surselor și consumatorilor de energie, definirea indicilor de performanță, până la implementare și suport tehnic, ne ocupăm noi de toți pașii proiectului.
5. Tipul de ieșiri
Un alt factor important în procesul de selecție a PDU-ului este reprezentat de tipul și numărul de prize de ieșire ale PDU-ului. Cele mai întâlnite trei tipuri de prize sunt: C13, C19 și Schuko. Alegerea dintre acestea depinde în mod direct de specificațiile alimentării echipamentelor din rack. Există PDU-uri care oferă un singur tip de priză sau o combinație de mai multe tipuri, adaptându-se astfel diversității de echipamente IT.
Pentru a veni în ajutorul clienților, producătorul de PDU-uri Powertek a scos pe piață un feature numit priza IEX C13/C19. Această priză este o combinație între prizele IEC 320 C13 și IEC 320 C19. Acest tip nou de priză acceptă ambele mufe de intrare IEC 320 C14 și IEC 320 C20 și oferă flexibilitate în cazul în care se schimbă sau actualizează echipamentul din rack.

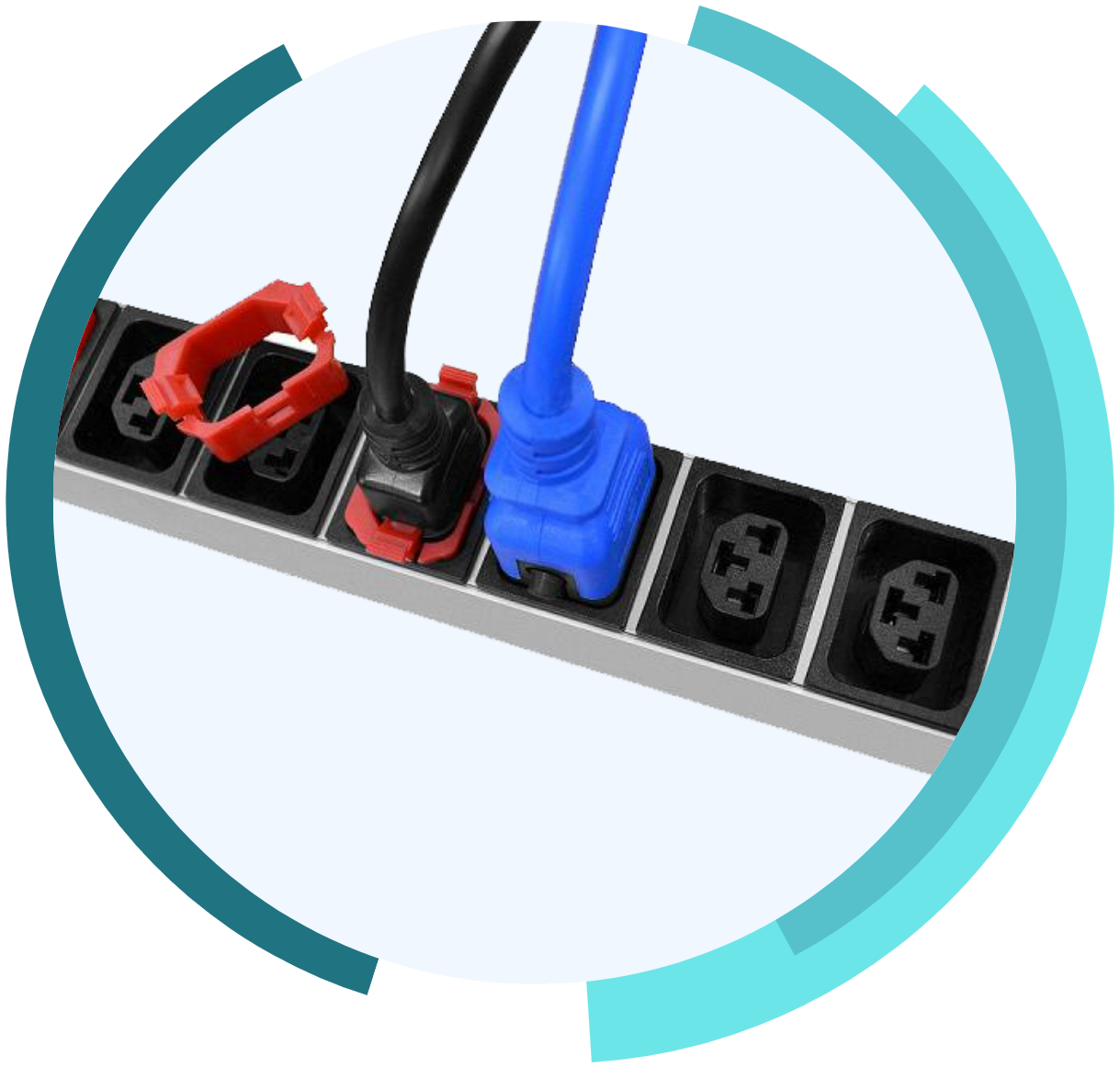

Priza combinată IEX (C13/C19) acceptă ambele tipuri de mufe, C14 și C20.
Priza combinată IEX C13/C19
6. Capacitate nominală (curent/putere)
În ceea ce privește capacitatea nominală, opțiunile comune sunt 16A și 32A. Alegerea între un PDU de 16A și unul de 32A depinde de cerințele energetice specifice ale echipamentelor ce urmează a fi alimentate. Este important să se țină cont de capacitatea totală de încărcare și cerințele precise de alimentare pentru a selecta PDU-ul potrivit. De asemenea, este esențial ca infrastructura electrică existentă, cum ar fi circuitele și panourile electrice, să poată susține curentul maxim al PDU-ului ales.
În funcție de aceasta se alege și conectorul pe partea de intrare care ar putea fi de exemplu: IEC60309 16A 1P+N+E Plug în cazul unui conector de 16A cu o intrare monofazată sau un alt exemplu: IEC60309 32A 3P+N+E Plug pentru o intrare de 32A trifazată.
7. Alte opțiuni de configurare
Anumiți producători, printre care și Powertek, permit personalizarea lungimilor de cabluri, tipurilor și culorilor de cabluri, alegerea conectorilor sau chiar și etichetare.
Powertek pune accent pe personalizarea echipamentelor. Majoritatea caracteristicilor descrise sunt, în esență, opționale și pot fi selectate conform specificațiilor dorite de client pentru modelul particular de Unitate de Distribuție a Energiei (PDU) pe care îl solicită.
În concluzie, alegerea unei Unități de Distribuție a Energiei (PDU) implică evaluarea atentă a mai multor aspecte, de la modalitatea de instalare și tipul de intrare până la capacitatea de curent și nivelul de inteligență dorit.
O alegere corectă va asigura o distribuție eficientă a energiei în cadrul infrastructurii.
Ghid de utilizare PDU
Vezi cum descrie producătorul Powertek componentele unui model de PDU și cum poate fi folosit concret pentru instalare: conectarea unui EMD sau a senzorilor, conectarea la o rețea LAN/WAN etc.
