Ghid de cablare structurată - fundamentul rețelelor de date stabile și sigure
Orice afacere are nevoie de o infrastructură solidă și eficientă pentru gestionarea datelor. Cablarea structurată este componenta de bază a infrastructurii de date.
Prin organizarea și standardizarea cablurilor și a conexiunilor, se creează o infrastructură robustă, rezistentă la interferențe și capabilă să suporte volumul crescut de date într-un mod eficient. Aceasta asigură că informațiile sunt transmise rapid și fără erori, ceea ce contribuie la îmbunătățirea eficienței operaționale și a productivității.
1. Introducere
Rețelele de date sunt sisteme complexe, iar gestionarea lor eficientă depinde de o infrastructură proiectată corect. Claritech proiectează și instalează sisteme de cablare structurată pentru infrastructuri de date.
Cablarea structurată este standardizată de la începutul anilor ‘90 și este prezentă astăzi atât în clădirile de birouri, cât și în cele rezidențiale.
Contribuim la crearea rețelelor stabile și eficiente
Prin parteneriatul cu CommScope SYSTIMAX putem oferi o gamă de produse pentru cerințele actuale de rețea. Luăm în considerare variabile precum structura clădirii, dispozitivele existente și viteza de transfer de date și asigurăm instalarea celei mai potrivite infrastructuri.
2. Înțelegerea cablării structurate
Cablarea structurată este o metodă standardizată de conectare a diferitelor dispozitive și echipamente prin intermediul cablurilor de comunicații. Aceasta se bazează pe norme și specificații precise care asigură o performanță optimă și o infrastructură flexibilă. Prin implementarea cablării structurate, afacerile pot obține o rețea puternică și fiabilă, capabilă să susțină cerințele în continuă schimbare ale mediului de afaceri.
Un echipament IT nou nu poate fi pus în funcțiune dacă priza de date din apropiere nu asigură banda necesară transferului de date.
Cablajul structurat, acționând ca o infrastructură organizată, simplifică modificările aduse rețelelor IT/OT, în paralel cu cablarea de alimentare care ajunge la prize. În acest fel se stabilesc subsisteme, delimitate de standarde de la grupuri majore precum ISO/IEC, TIA și CENELEC, facilitând astfel proiectarea, instalarea, operațiunile și întreținerea.
Conceptul de cablare structurată, asociat adesea cu cablarea Ethernet, s-a extins dincolo de IT la aplicații precum automatizarea clădirilor, securitatea și configurațiile audio-video. Iar această adaptabilitate a sistemului permite upgrade-ul dispozitivelor utilizate, fără a revizui întreaga infrastructură de cablare.
3. Componentele esențiale ale cablării structurate
Pentru a implementa cu succes un sistem de cablare structurată, este necesară utilizarea unor componente de bază. Acestea includ cabluri adecvate, prize de comunicații, panouri de conexiune, echipamente de rețea, patch-uri și conectori. Fiecare componentă joacă un rol crucial în asigurarea unei conexiuni stabile și a unei transmisii de date rapide și eficiente.
De exemplu, cablurile de fibră optică sunt ideale pentru transmiterea datelor pe distanțe lungi, deoarece oferă o lățime de bandă mare și o rezistență ridicată la interferențe electromagnetice.
Prizele de comunicații asigură conectarea dispozitivelor la rețeaua de cabluri, iar panourile de conexiune facilitează gestionarea și organizarea cablurilor. Echipamentele de rețea, cum ar fi switch-urile și routerele, asigură direcționarea și transferul eficient al datelor.
4. Tipuri de cabluri
Cele două tipuri de cabluri în prezent – cablul cu fibră optică și cablul cu perechi răsucite – reprezintă coloana vertebrală a cablării rețelelor de date și telecomunicații. În timp ce cablurile coaxiale au fost eliminate treptat, cablurile cu fibră optică sunt predominante, utilizând lumină modulată pentru transmiterea datelor.
A. Cabluri cu perechi răsucite (twisted pairs)
Cablurile cu perechi răsucite utilizează cupru și domină rețelele de date în locații de birou, orientate către utilizatori. Acestea vin în categorii: cele mai învechite nu se mai utilizează, iar altele mai noi precum Cat 6, Cat 7, Cat 7A și Cat 8 au câștigat popularitate.

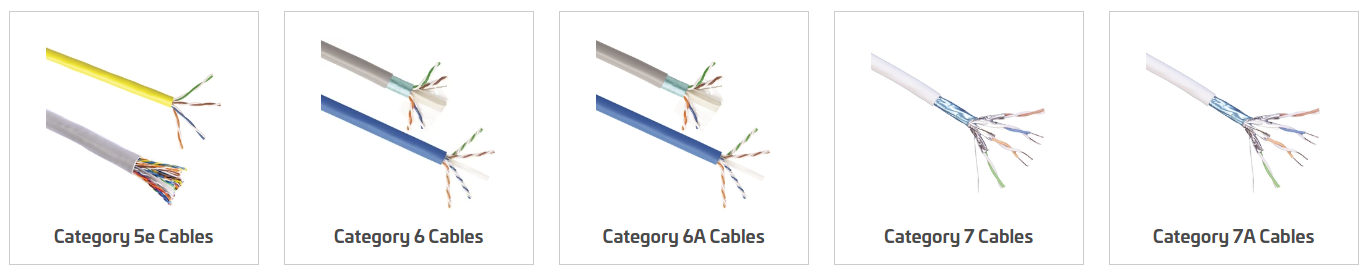

Cabluri cu perechi răsucite - twisted pairs (sursă imagine: CommScope)
- Categoria Cat5
Standardul în anul 1995. Dacă încă utilizați Cat5 și este suficient pentru nevoile IT existente, nu este nevoie să reparați ceea ce nu este stricat. Dacă totuși intenționați să vă extindeți în tehnologii IT mai avansate, cerințele pe care le aveți pot dicta alegerea.
- Categoria 5e (Cat5e)
Majoritatea cablurilor clădirii sunt Cat5e, standardul în anul 2001. Are cablu de cupru care utilizează noul standard de 4 perechi răsucite, cu toate cele opt contacte. Cat5e reduce zgomotul și interferența semnalului, crescând vitezele de transfer nominale față de Cat5. O schemă de codificare optimizată permite cablurilor Cat5e de până la 100 de metri să funcționeze la viteze Gigabit Ethernet (1000BASE-T).
Dacă rețeaua trebuie să ofere o viteză mai mare, acum sau în viitor, cel mai probabil cablurile Cat5e nu sunt capabile să accepte viteze mari. Lățimea de bandă a categoriei este de 100 MHz.
- Categoria 6 (Cat6)
Cat6 este recomandat dacă dețineți clădirea sau plănuiți să rămâneți în aceasta pe termen mediu/lung. Dacă utilizați dispozitive PoE (sisteme telefonice Voice over Internet Protocol (VoIP), camere video, sisteme de control acces, Wi-Fi) în clădire, veți dori să instalați minim un cablu de categoria 6, deoarece poate gestiona puterea necesară pentru aceste dispozitive. Lățimea de bandă a categoriei este de 250 MHz.
Power over Ethernet (PoE) este o tehnologie pentru rețelele locale (LAN) Ethernet cu fir, care permite curentului electric necesar funcționării dispozitivului să fie transportat prin cabluri de date și nu prin cabluri de alimentare. PoE minimizează numărul de fire instalate în rețea.
Cablul Cat6 este recomandat în special pentru aplicații Power over Ethernet (PoE) și Audio/Video (AV). Adoptarea generală a Gigabit (1000BASE-T) a necesitat noi cabluri standard, capabile să transmită la o frecvență mai mare de 250 MHz.
Cablajul Cat6 utilizează conductori 23 AWG și mai multe răsuciri de perechi pentru a reduce zgomotul semnalului și interferențele. Conform specificațiilor, traseele de 100 de metri din Categoria 6 susțin viteze de transfer de 1000 Mbit/s.
Echipamentele electronice emit semnale electromagnetice. Când mai multe cabluri sunt unul lângă celălalt, aceste cabluri pot interfera unul cu celălalt. Această interferență este denumită diafonie.
Diferența principală dintre un cablu Cat5 vs Cat6 nu este doar viteza mai mare, ci și diafonie redusă. Diafonia crește erorile, printre alte probleme legate de pachetele pierdute.
Atât Cat5e cât și Cat6 au pierdere de inserție mai bună, Near End Crosstalk (NEXT), return loss și Equal Level Far End Crosstalk (ELFEXT).
Versiunile mai noi ale cablurilor de categorie Cat6 și Cat6A reduc impactul diafoniei prin diferite metode, inclusiv proiectarea cablului și ecranarea îmbunătățită. Îmbunătățirile aduse oferă un raport semnal-zgomot mai mare, permițând o fiabilitate mai mare pentru aplicațiile actuale și rate de date mai mari pentru aplicațiile viitoare.
De exemplu, pentru o sală de conferințe care necesită un nivel ridicat de tehnologie, cablarea Cat6 este cea mai potrivită. Cablarea Cat6 este folosită tot mai des pentru transmisii A/V, ca alternativă la extensiile HDMI.
- Categoria 6a (Cat6a)
Cablajul Cat6a are specificații îmbunătățite, concepute pentru a dubla frecvența de transmisie la 500 MHz. Această infrastructură de cablu acceptă viteze de 10 Gigabit pe lungimi de până la 100 de metri. Același lucru este valabil și pentru cablurile STP (Shielded Twisted Pair).
Majoritatea computerelor sunt conectate la viteze Gigabit Ethernet. IEEE 802.3 (standard 10GBASE-T). Atingerea a 10.000 Mb/s necesită o categorie superioară de cablu, precum Cat6 sau Cat6a.

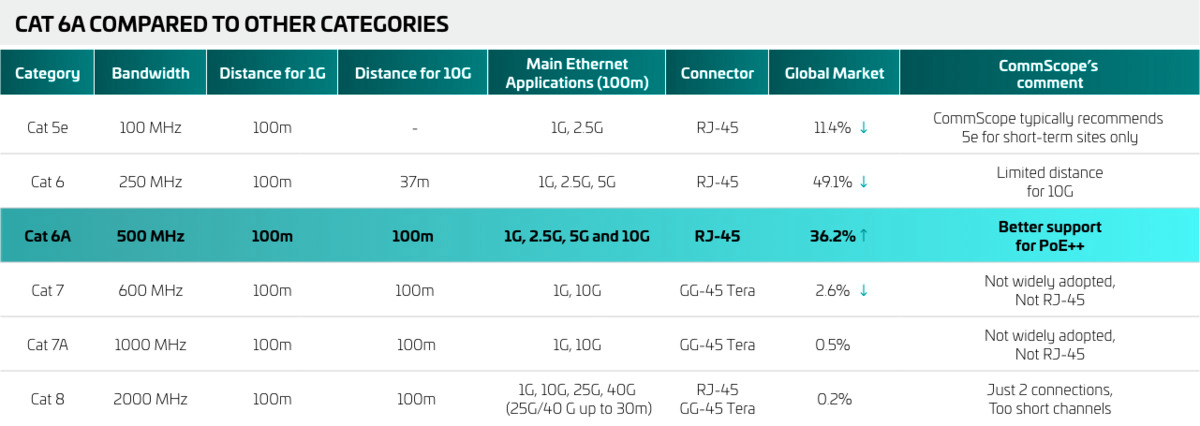

Comparație cabluri - Cat 6A vs alte categorii (sursă tabel: CommScope)
Cat6 sau Cat6a este recomandat dacă intenționați să faceți upgrade de infrastructură sau să vă mutați într-o nouă locație în următorii 5-10 ani. Soluțiile de cablu de categoria 6 sunt suficiente pentru o transmisie de calitate, cu condiția să nu fie nevoie de streaming video sau prezentări în format mare. Cablurile Cat6 sunt folosite de mult timp, dar acest tip de cablare ar putea să nu fie o alegere ideală pe termen lung. În schimb, pe măsură ce streamingul video și comunicațiile fără fir devin practici comerciale standard, acest tip de cablare din cupru ar putea atinge în curând limitele lățimii de bandă.
- Categoria 7 (Cat7)
Proiectat pentru 10 Gigabit Ethernet, cablul Cat7 poate oferi mai mult decât cel mai probabil este momentan nevoie. Fiecare nou standard de cablu permite utilizatorului viteze mai mari cu diafonie mai mică, în timp ce permite folosirea de cabluri mai lungi. Majoritatea companiilor încă nu au nevoie să-și actualizeze hardware-ul la cablul Cat7, cu atât mai puțin la cablurile Cat7a sau Cat8, lansate în 2010 și 2016.
B. Cablul de fibră optică
Infrastructura cablurilor cu fibră optică devine standardul pentru companiile care își ating limitele lățimii de bandă cu Cat6. Cablările ușoare, cum ar fi rețelele optice pasive (PON) și Ethernetul activ (AE), pot încuraja tranziția companiei către cablarea cu fibră optică fără probleme.
Cablul de fibră optică este utilizat pentru conectarea segmentelor de rețea; conectează clădiri și etaje, dar nu este utilizat pentru cablarea completă a rețelei.
Cablul de fibră optică (fibra optică) poate fi utilizat aproape oriunde, deoarece folosește lumină în loc de electricitate pentru a transmite semnale. Lumina este cea mai rapidă metodă de transmitere a informațiilor, totuși, acest cablu are un avantaj suplimentar în evitarea interferențelor electrice.
Deoarece lumina întâlnește o rezistență foarte mică, puteți utiliza cablul de fibră optică pe distanțe lungi fără a fi nevoie să măriți intensitatea semnalului. Unele semnale pot fi transmise zeci de km înainte de a fi procesate.
De asemenea, fibra optică implică viteză, trimițând semnale de peste 10 Gb pe secundă. Și chiar și la compararea cablurilor de fibră optică cu cablurile coaxiale - cablarea identificată pentru serviciul de cablu TV - Comparativ cu cablurile coaxiale, folosite pentru serviciul de cablu TV, fibra optică oferă lățime de bandă și distanțe de transmisie net superioare.
Cu toate acestea, costul poate să fie un element important în alegerea soluției. Pe măsură ce fibra optică și dispozitivele conexe devin tot mai populare, prețul continuă să scadă.
Două tipuri de cabluri de fibră optică:
- Singlemode: Oferă 10 Gigabit Ethernet la 40.000 de metri. Mai scump și mai strict la instalare, acest cablu este construit astfel încât lumina poate trece prin el doar într-un singur mod de propagare.
- Multimode: Oferă 10 Gigabit Ethernet la 300 de metri (fibră OM3), respectiv 400 de metri (OM4). Diametrele mai largi ale miezului oferă fasciculelor de lumină libertatea de a călători în mai multe moduri, asigurând recepția semnalelor la capătul său de recepție.
Avantaje cablu fibră optică
- Capacitate mai mare de lățime de bandă și viteză de transmisie, în special pentru aplicațiile video;
- Ocupă mai puțin spațiu pe traseul de cablu;
- Imun la perturbările electrice;
- Poate fi cablat pe distanțe mai lungi;
- Rețelele pe fibră optică sunt o opțiune potrivită pe termen lung, în special pentru clădiri utilizate mulți ani.
Infrastructură de rețea cu rezervă de capacitate. Porturi PoE cu putere crescută, conectivitate, lățime de bandă mare și flexibilitate.
Colaborează cu noi pentru soluțiile de cablare structurată și obții o fundație stabilă pentru susținerea rețelelor în dezvoltare:
- scalabilitate,
- fiabilitate și
- simplitate pentru implementarea de rețea
5. Criterii de evaluat în alegerea infrastructurii de cablare structurată
- Respectarea standardelor în vigoare
Este crucial să vă asigurați că sistemul ales de cablare structurată va respecta standardele relevante de calitate. Respectarea standardelor asigură compatibilitatea infrastructurii cu cerințele tehnologice actuale și cu evoluțiile previzibile.
- Calitate și garanție
Optați pentru soluții de cablare de înaltă calitate, care oferă fiabilitate și longevitate. Un sistem cu o garanție completă poate economisi costuri considerabile pe termen lung.
- Selectarea furnizorului de servicii potrivit
Experiența furnizorului de servicii contează în implementarea unui sistem de cablare structurată. Se recomandă furnizori cu experiență, certificări relevante oferite de producători și un portofoliu de proiecte de succes.
- Scalabilitate și flexibilitate
Selectați un sistem care se poate extinde odată cu rețeaua. O infrastructură de cablare flexibilă și scalabilă poate facilita creșterea și progresele tehnologice fără revizuiri ample.
- Proprietatea instalației
Țineți cont dacă sunteți proprietarul clădirii sau aveți contract de închiriere pe perioadă limitată și luați în considerare principalele utilizări și viteza necesară de transfer de date.
- Utilizarea dispozitivelor PoE
Pentru echipamentele PoE, în special în VoIP, camere video sau Wi-Fi, se recomandă cablul Cat 6 sau superior, pentru o mai bună gestionare a energiei.
- Săli de conferințe sau de training
Cerințele de internet de mare viteză în aceste spații necesită cel puțin cablare Cat 6.
- Industria de producție sau de automobile
Cablurile de calitate industrială cu mantale exterioare adecvate sunt vitale în condiții dure pentru a contracara interferența electromagnetică (EMI) și eventualele pericole.
Garanție de 25 de ani pentru infrastructura de rețea
Urmăriți materialul video CommScope despre fabricile de conectivitate pe fibră →
Cablarea structurată presupune planificare, proiectare și administrare continuă, nu doar conectarea cablurilor.
De la planificare și proiectare riguroasă la gestionarea continuă, fiecare aspect al cablării structurate este esențial pentru o rețea solidă și scalabilă.
Acest lucru implică identificarea nevoilor specifice ale rețelei, proiectarea unui plan detaliat pentru instalarea cablurilor și analiza factorilor precum distanța, tipul de cablu și standardele de performanță pentru funcționarea eficientă a infrastructurii IT.
Standardele și echipamentele evoluează; verificați periodic dacă infrastructura acoperă în continuare cerințele.
Consultarea cu experți în domeniul cablării structurate și infrastructurii de date poate fi de mare ajutor în această privință. Aceștia pot oferi soluții personalizate și recomandări privind adoptarea tehnologiilor emergente.
